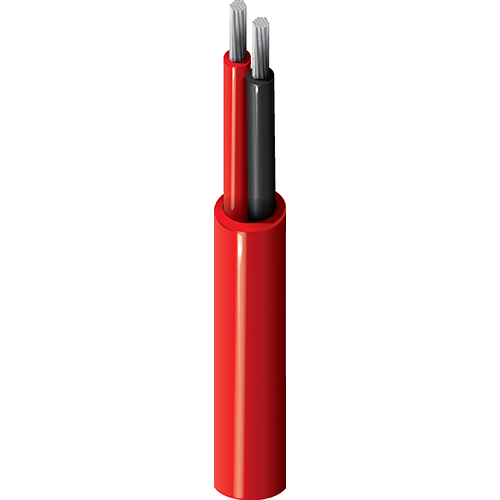

Numéro de produit: 87740

Électronique, 2 C #18 Str TC, FEP Ins, PVDF Jkt, CMP

Câble électronique haute température, 2 conducteurs 18 AWG (19 x 30) en cuivre étamé, isolation FEP, gaine extérieure PVDF, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
87740
  • 87740
1 de 1

Spécifications

Expand All

Applications recommandées

Environnements à températures extrêmement élevées ; résistant aux produits chimiques ; applications extérieures et d'enfouissement ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.0065 in (0.17 mm) 0.057 in (1.4 mm) Black & Red

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.011 in (0.28 mm) 0.136 in

Diamètre total du câble (nominal)

0,136 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
7.1 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 8.2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
150°C -20°C To +150°C

Rayon de courbure

Stationary Min. Installation Min.
1.36 in (34.5 mm) 1.36 in

Tension de traction maximum

22 kg (49 livres)

Poids câble en vrac

15 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

NFPA 262 (UL 910), FT6

Conformité NEC / UL

Article 725, article 800, CL3P, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9740

Mise à jour et révision

Numéro de révision : 0.390 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.390 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
87740 0021000 Rouge Bobine 1,000 pi 612825215936 C
