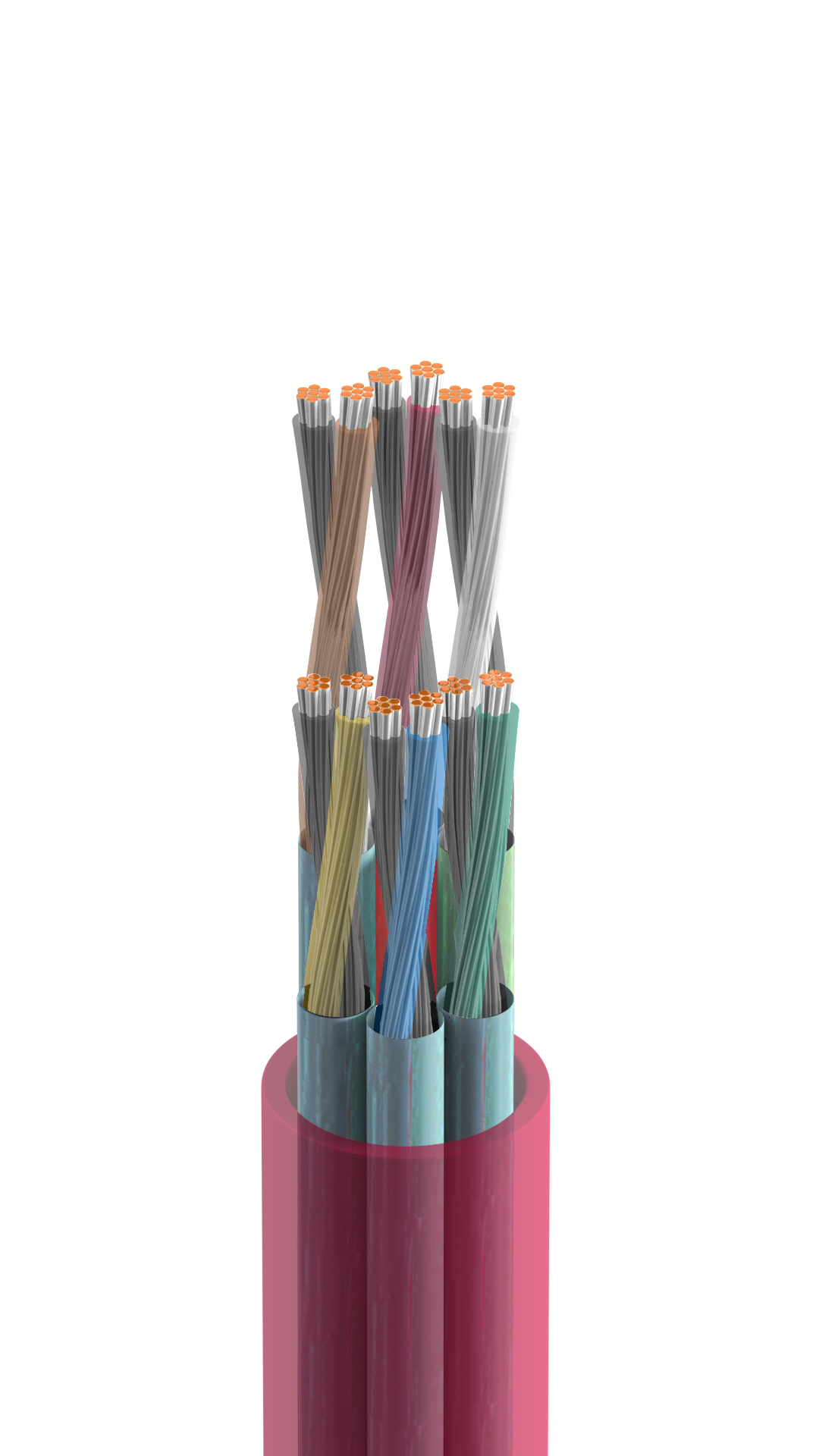

Numéro de produit: 88723

Audio, Contrôle & Instrument, #22-2pr, FEP, Indiv. Feuille, veste FEP, CMP

Audio, Contrôle & Câble d'instrument, conducteurs en cuivre étamé toronnés 22 AWG (7x30), isolation FEP, paires torsadées, blindage individuel Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG (7x32), gaine FEP.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
88723
5 de 5

Spécifications

Expand All

Applications recommandées

Environnements à températures extrêmement élevées/basses ; résistant aux produits chimiques ; applications extérieures et d'enfouissement ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.042 in (1.1 mm) Black & Red, Green & White

Blindage interne

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC each pair

Gaine extérieure

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.15 in (3.8 mm)

Diamètre total du câble (nominal)

3,8 mm (0,15) po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 35 pF/ft (110 pF/m) 67 pF/ft (220 pF/m) 40 Ohm 69% 2.8 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
150°C -70°C to +200°C

Rayon de courbure

Stationary Min. Installation Min.
1.5 in (38 mm) 1.5 in (38 mm)

Tension de traction maximum

19 kg (42 livres)

Poids câble en vrac

19 lb/1000 pi

Environnement compatible

Intérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

NFPA 262 (UL910), FT6, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

8723

Notes

Non-conduit. Gaine étanche aux gaz et à la vapeur.

Mise à jour et révision

Numéro de révision : 0.553 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.553 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
88723 002100 Rouge 612825217169 C
88723 0021000 Rouge 612825217176 C
88723 002500 Rouge 612825217183 C
88723 0025000 Rouge 612825217190
