Numéro de produit: 89740

Électronique, 2 C #18 Str TC, FEP Ins, FEP Jkt, CMP

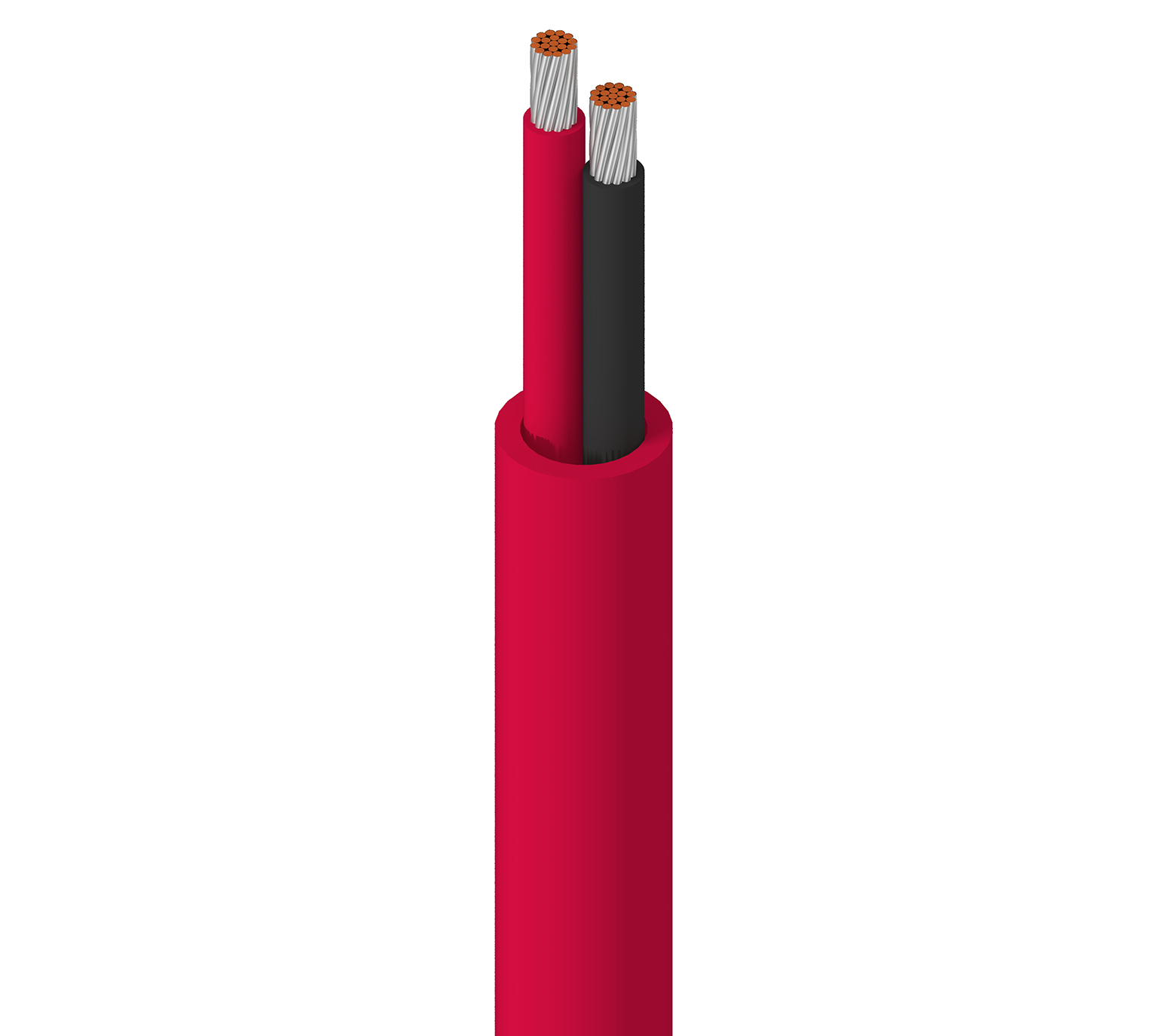

Câble électronique haute température, 2 conducteurs 18 AWG (19 x 30) en cuivre étamé, isolation FEP, gaine extérieure FEP, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
89740
  • 89740
1 de 1

Spécifications

Expand All

Applications recommandées

Environnements à températures extrêmement élevées/basses ; résistant aux produits chimiques ; applications extérieures et d'enfouissement ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black & Red

Gaine extérieure

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.144 in (3.66 mm)

Diamètre total du câble (nominal)

3,66 mm (0,144) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 5.5 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 5.4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMP), 150 V (CL3P)

Température

UL Temperature Operating
150°C -70°C to +200°C

Rayon de courbure

Stationary Min. Installation Min.
1.3 in (33 mm) 1.3 in (33 mm)

Tension de traction maximum

22 kg (49 livres)

Poids câble en vrac

15 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262 (UL 910), FT6, IEC 60332-1-2

Conformité NEC / UL

Article 725, article 800

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9740

Notes

Pour une utilisation dans des environnements de plénum intérieurs, mais également pour des applications extérieures et souterraines. Teflon® est une marque déposée de E. I. duPont de Nemours and Co. utilisée sous licence par Belden, Inc.

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
89740 002100 Rouge Bobine 100 pi 612825221227 C
89740 002500 Rouge Bobine 500 pi 612825221258 C
89740 0021000 Rouge Bobine 1,000 pi 612825221234 C
89740 0023000 Rouge Bobine 3,000 pi 612825221241 C Z
89740 0025000 Rouge Bobine 5,000 pi 612825221265 C Z
