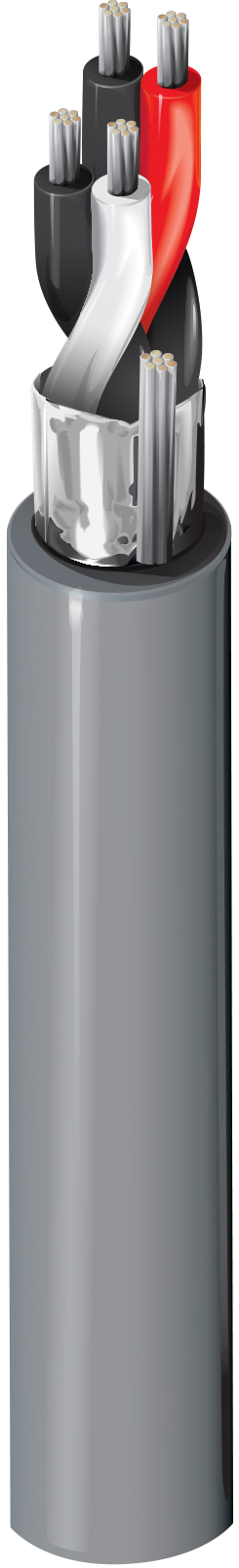

Numéro de produit: 9504ELW

RS-232, 4PR #24 Str TC, ins. LSZH, OS, Jkt LSZH, 300 V, Cca

Conducteurs TC toronnés 4 paires, calibre 24 AWG (7 x 32), isolation LSZH, paires torsadées, blindage Beldfoil global (couverture à 100 %), fil de drain TC toronné 24 AWG, gaine LSZH, résistance à la flamme IEC 60332-3C, CPR Cca

  • Disponibilité:
    Mondial
  • Statut:
    Capacité
9504ELW
5 de 5

Spécifications

Expand All

Applications recommandées

câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données IA RS-232

Conducteur

AWG Stranding Material No. of Pairs
24 7x32 TC - Tinned Copper 4

Nombre de conducteurs

8

isolation

Material Nominal Diameter Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.12 mm 0.05 mm

Nuancier

Number Color
Pair 1 Black & Red
Pair 2 Black & White
Pair 3 Black & Green
Pair 4 Black & Blue

Blindage extérieur

Type Material Material Trade Name Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) Beldfoil® TC - Tinned Copper AWG24/7

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.0 mm 0.9 mm

Câblage

Description
4 pairs twisted to cable core

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR
78.7 Ohm/km 55.8 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
98.4 pF/m 164 pF/m

Impédance

Frequency [MHz]
N/A

Courant

Element Max. Recommended Current [A]
Conductor(s) 1.5 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température d'installation

-15°C À +70°C

Plage de température de stockage

-30°C À +70°C

Plage de température de fonctionnement (installation flexible)

-15°C À +70°C

Plage de température de fonctionnement (installation fixe)

-30°C À +70°C

Résistance aux huiles

IEC 60811-404

Tension de traction maximale recommandée

200 N

Rayon de courbure minimal pendant l’installation

69 mm

CPR Euroclass

Cca-s1,d1,a1

Conformité CENELEC

EN 50290-2-20

Environnement

Intérieur/Extérieur – Euroclass Cca

Utilisation - Enterrement

Non

Utilisation – Intérieur

Oui

Utilisation – Non halogéné

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui - UL 1581 sec 1200 Noir uniquement

Inflammabilité IEC

CEI 60332-1-2

IEC 60754-1 – Quantité d'halogène

Zéro

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum

2.5 µS/mm

IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum

4.3

IEC 61034-2 – Transmittance minimale de la densité de la fumée

60%

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS) qui est sujette à modification tout au long de la phase de prototypage. La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura du Chrome comme couleur standard et des longueurs standard de 305 m ou 500 m. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production du 9504NH plus 6 à 7 semaines supplémentaires. Veuillez contacter votre représentant Belden pour confirmation.
