Numéro de produit: 9576

Électronique, 6 C #22 Sol TC, isolation PVC, gaine PVC noire, FPLR

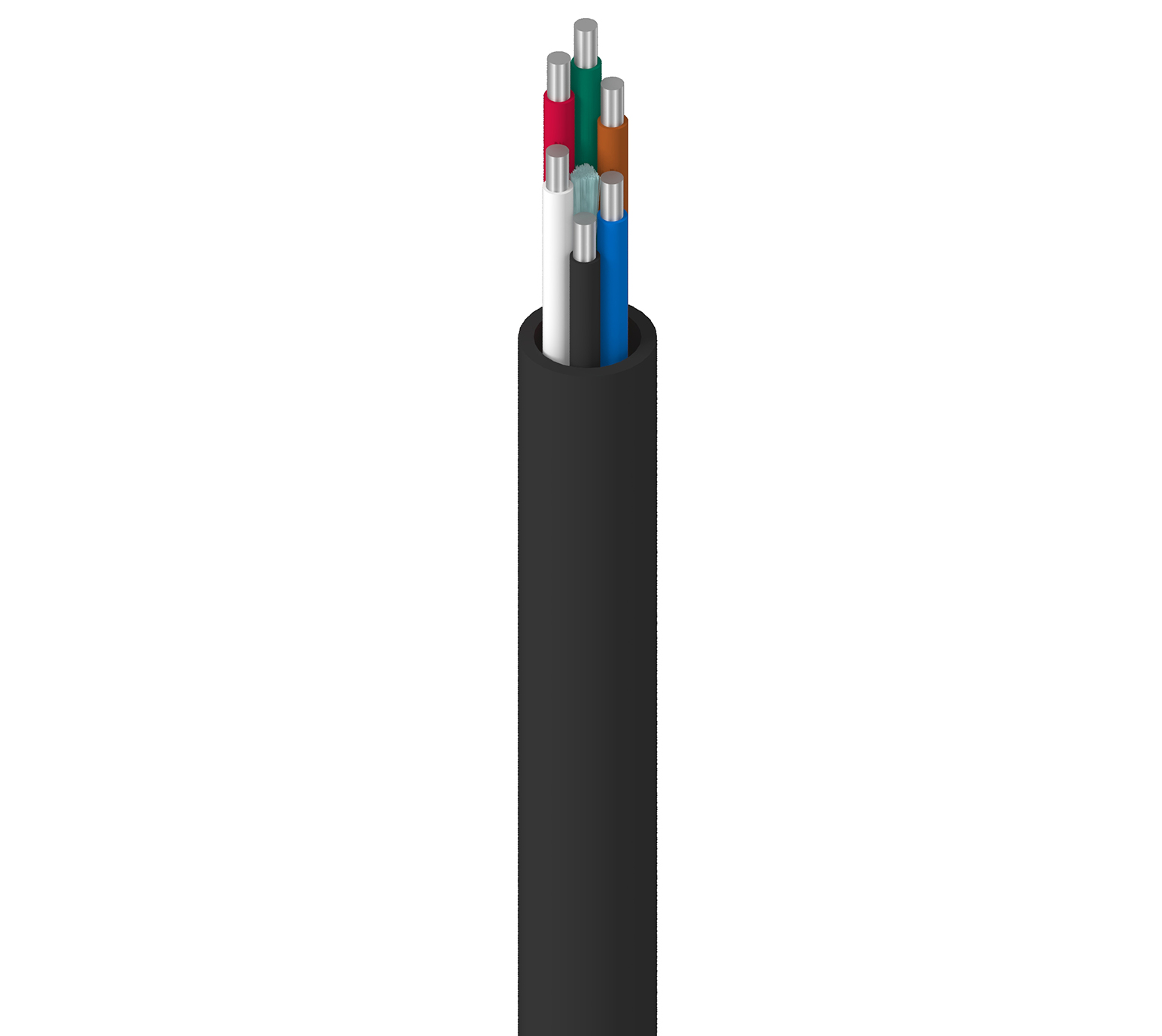

Câble électronique, 6 conducteurs 22 AWG (solide), cuivre étamé, isolation PVC, gaine extérieure PVC noire, FPLR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9576
5 de 5

Spécifications

Expand All

Applications recommandées

Alarmes incendie ; applications intérieures ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …)

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG Solid TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.052 in (1.3 mm) Black, White, Red, Green, Brown, Blue

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.039 in (0.99 mm) 0.234 in

Diamètre total du câble (nominal)

0.234 po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 20 Ohm/1000ft 25.5 pF/ft (83.7 pF/m) 0.19 µH/ft (0.62 µH/m) 3.5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
105°C -40°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
2.34 in (59.4 mm) 2.34 in

Tension de traction maximum

21.2 kg (46.8 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur, résistance à la lumière

Inflammabilité/réaction au feu

Colonne montante UL1666, FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 760, article 800, CMR, FPLR

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG, FAS105

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

California State Fire Marshall

Mise à jour et révision

Numéro de révision : 0.560 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.560 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
9576 010U1000 Noir 612825256182
