9619

RS232, n° 24-50c, SR-PVC, feuille d'aluminium + tresse O/A, gaine en PVC, CMG

...

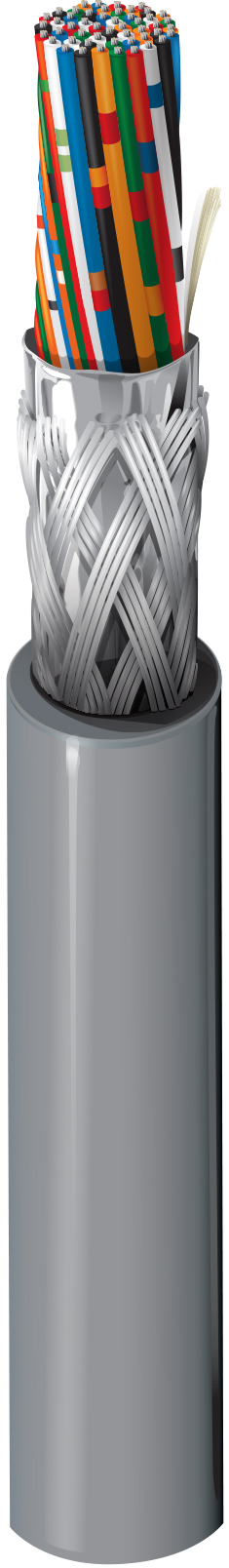

Câble d'ordinateur RS-232 EIA, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation en PVC semi-rigide, Beldfoil® sur l'ensemble (100 % de couverture) + blindage tressé en cuivre étamé (65 % de couverture), gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Applications RS-232 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 50 24 AWG 7x32 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) SR-PVC – Chlorure de polyvinyle (semi-rigide) 0,28 mm (0,011 po) 0,044 po (1,1 mm) Noir, blanc, rouge, vert, orange, bleu, blanc/rayure noire, rouge/rayure noire, vert/rayure noire, orange/rayure noire, bleu/rayure noire, noir/rayure blanche, rouge/rayure blanche, vert/rayure blanche, bleu/rayure blanche, noir/rayure rouge, blanc/rayure rouge, orange/rayure rouge, bleu/rayure rouge, rouge/rayure verte, orange/rayure verte, rayures noir/blanc/rouge, rayures blanc/noire/rouge, rayures rouge/noir/blanc, rayures vert/noir/blanc, rayures orange/noir/blanc, rayures bleu/noir/blanc, rayures noir/rouge/vert, rayures blanc/rouge/vert, rayures rouge/noir/vert, rayures vert/noir/orange, rayures orange/noir/vert, rayures bleu/blanc/orange, rayures noir/blanc/orange, rayures blanc/rouge/orange, rayures orange/blanc/bleu, rayures blanc/rouge/bleu, rayures noir/blanc/vert, rayures blanc/noir/vert, rayures rouge/blanc/vert, rayures vert/blanc/bleu, rayures orange/rouge/vert, rayures bleu/rouge/vert, rayures noir/blanc/bleu, rayures blanc/noir/bleu, rayures rouge/blanc/bleu, rayures vert/orange/rouge, rayures orange/rouge/bleu, rayures bleu/orange/rouge, rayures noir/orange/rouge
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 65 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,045 po (1,1 mm) 12,3 mm (0,485 po)

Diamètre total du câble (nominal)

12,3 mm (0,485 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
Conducteur(s) 25 Ohm/1000 pi (98 pF/m) (30 pF/pi) (180 pF/m) (55 pF/pi) 0,9 Ampères par conducteur à 25° C
Voltage
Tension nominale UL
300 V (CMG), 300 V (UL AWM 2464)
Caractéristiques mécaniques
Température
Température UL Température de service
80° C -30° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
120 mm (4,9 po) 120 mm (4,9 po)

Tension de traction maximum

150 kg (320 livres)

Poids câble en vrac

172 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge FT4, FT4

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.496 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9619 060100 Chrome Bobine 100 pi 612825256618 C
9619 060500 Chrome Bobine 500 pi 612825256632 C
9619 0601000 Chrome Bobine 1 000 pi 612825256625 C
