Numéro de produit: 9621

Électronique, 9 C #16 Str TC, isolation PVC, gaine PVC

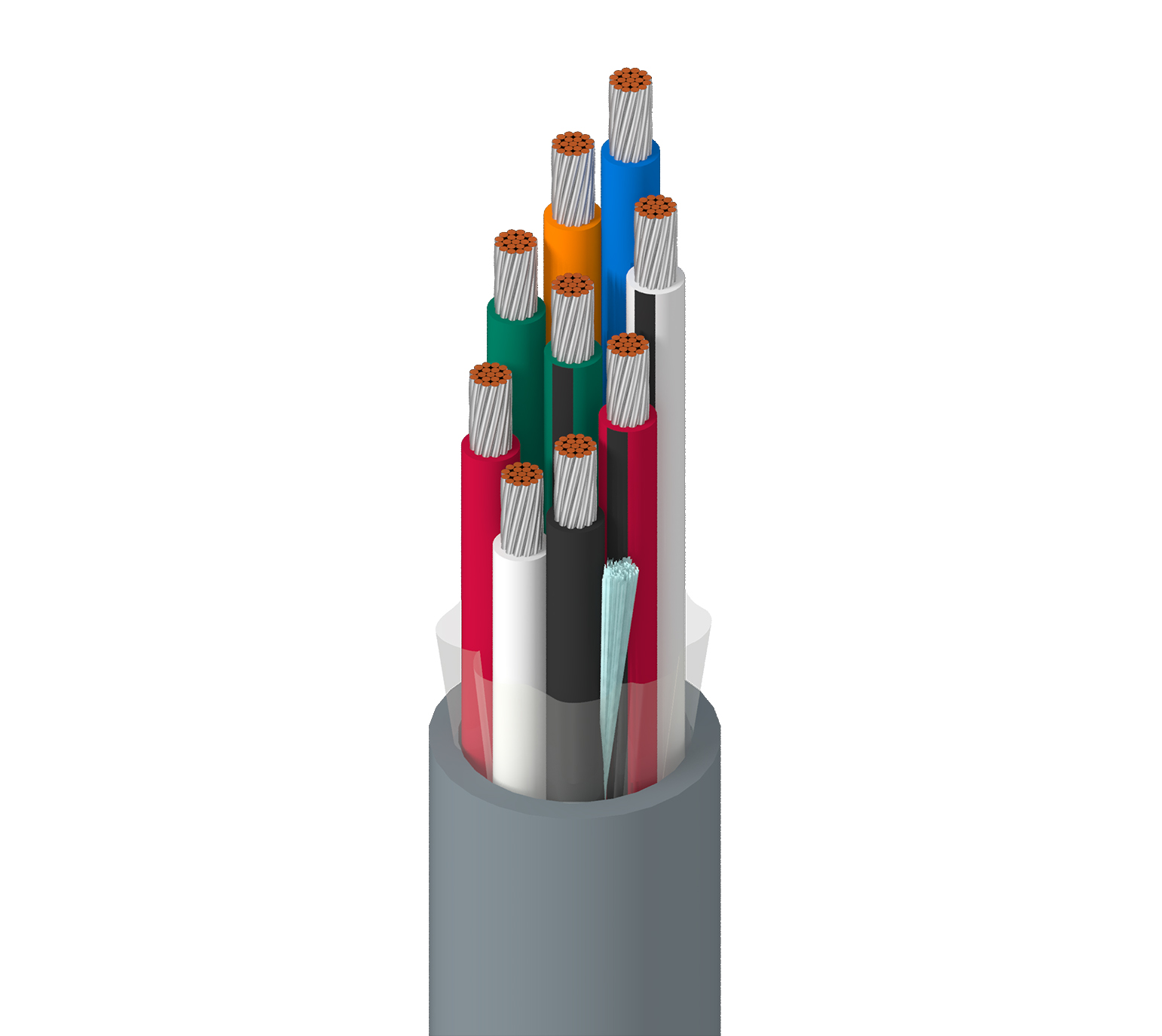

Câble électronique, 9 conducteurs 16 AWG (19 x 29) en cuivre étamé, isolation PVC, gaine extérieure PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9621
5 de 5

Spécifications

Expand All

Applications recommandées

Contrôle des signaux analogiques (jusqu'à 600 V) ; Audio de niveau ligne ; communications vocales ; câblage du panneau &

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 9 16 AWG 19x29 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.121 in (3.07 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.533 in (13.5 mm)

Diamètre total du câble (nominal)

13,5 mm (0,533) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 4.4 Ohm/1000ft 19.5 pF/ft (64.0 pF/m) 5 Amps per Conductor at 25ºC

Voltage

Voltage Rating
600 V

Température

Operating
-20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
5.3 in (130 mm) 5.3 in (130 mm)

Tension de traction maximum

124 kg (273 livres)

Poids câble en vrac

170 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1581 (VW-1), IEC 60332-1-2, VW-1

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.517 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.517 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9621 060100 Chrome 612825256700 C
9621 0601000 Chrome 612825256717 C
9621 060500 Chrome 612825256724 C
9621 0605000 Chrome 612825256731
