Numéro de produit: 9730NH

Câble d'ordinateur { pour les applications EIA RS-232

Conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation Datalene®, 3 paires torsadées chacune individuellement blindées Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG par paire, gaine LSZH.

  • Disponibilité:
    Mondial
  • Statut:
    Actif

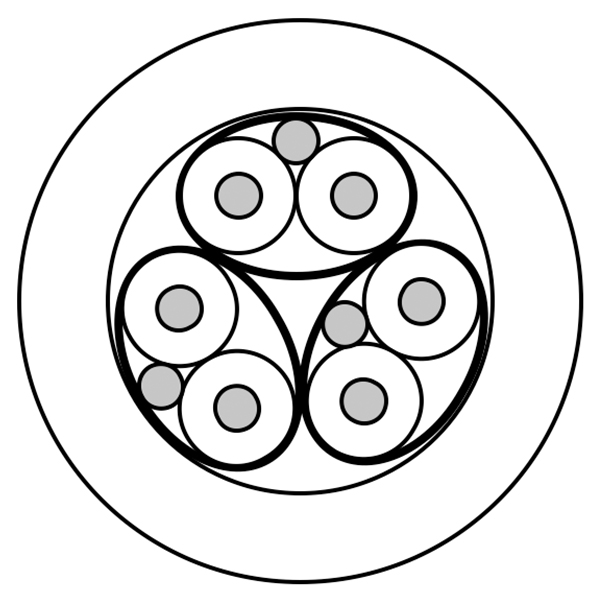

9730NH
  • 9730NH
1 de 1

Spécifications

Expand All

Applications recommandées

câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données

Conducteur

AWG Stranding Material No. of Pairs
24 7x32 TC - Tinned Copper 3

Nombre de conducteurs

6

isolation

Material Material Trade Name Nominal Diameter Diameter +/- Tolerance
PE - Polyethylene (Foam) Datalene® 1.55 mm 0.06 mm

Nuancier

Number Color
Pair 1 Black & Red
Pair 2 Black & White
Pair 3 Black & Green

Notes du tableau du nuancier1

Paires blindées

Nuancier 2

Number Color
Pair 1 Red
Pair 2 Green
Pair 3 Blue

Blindage interne

Type Material Material Trade Name Thickness of Foil Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 9 / 12 µm TC - Tinned Copper AWG24/7

Blindage extérieur

Material
Bi-Laminate (Alum+Poly)

Gaine extérieure

Material Nominal Diameter Min. Wall Thickness Min. Average Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8.48 mm 0.91 mm 1.14 mm

Câblage

Description
3 pairs twisted to cable core

Allongement minimum à la rupture de la gaine

100 %

Résistance minimale à la traction de la gaine

10 MPa

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Inner Shield DCR
78.7 Ohm/km 49.2 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
41 pF/m 76.1 pF/m

Inductance

Nominal Pair Inductance
0.75 µH/m

Impédance

Nominal Characteristic Impedance
100 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz 3.08 dB/100m
2 MHz 3.71 dB/100m
3 MHz 4.43 dB/100m
4 MHz 5.15 dB/100m
5 MHz 5.58 dB/100m
12 MHz 8.43 dB/100m
24 MHz 11.7 dB/100m

Courant

Element Max. Recommended Current [A]
Conductor(s) 2.5 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température d'installation

-15°C À +80°C

Plage de température de stockage

-20°C À +80°C

Plage de température de fonctionnement (installation fixe)

-15°C À +55°C

Tension de traction maximale recommandée

150 N

Rayon de courbure minimal pendant l’installation

84.8 mm

Environnement

Intérieur - Euroclass Eca

Inflammabilité IEC

CEI 60332-3-24

Autre inflammabilité

E4156 Part 2

IEC 60754-1 – Quantité d'halogène

Zéro

Mise à jour et révision

Numéro de révision : 0.191 Date de révision : 01-12-2025
