Câble multiconducteur 9875

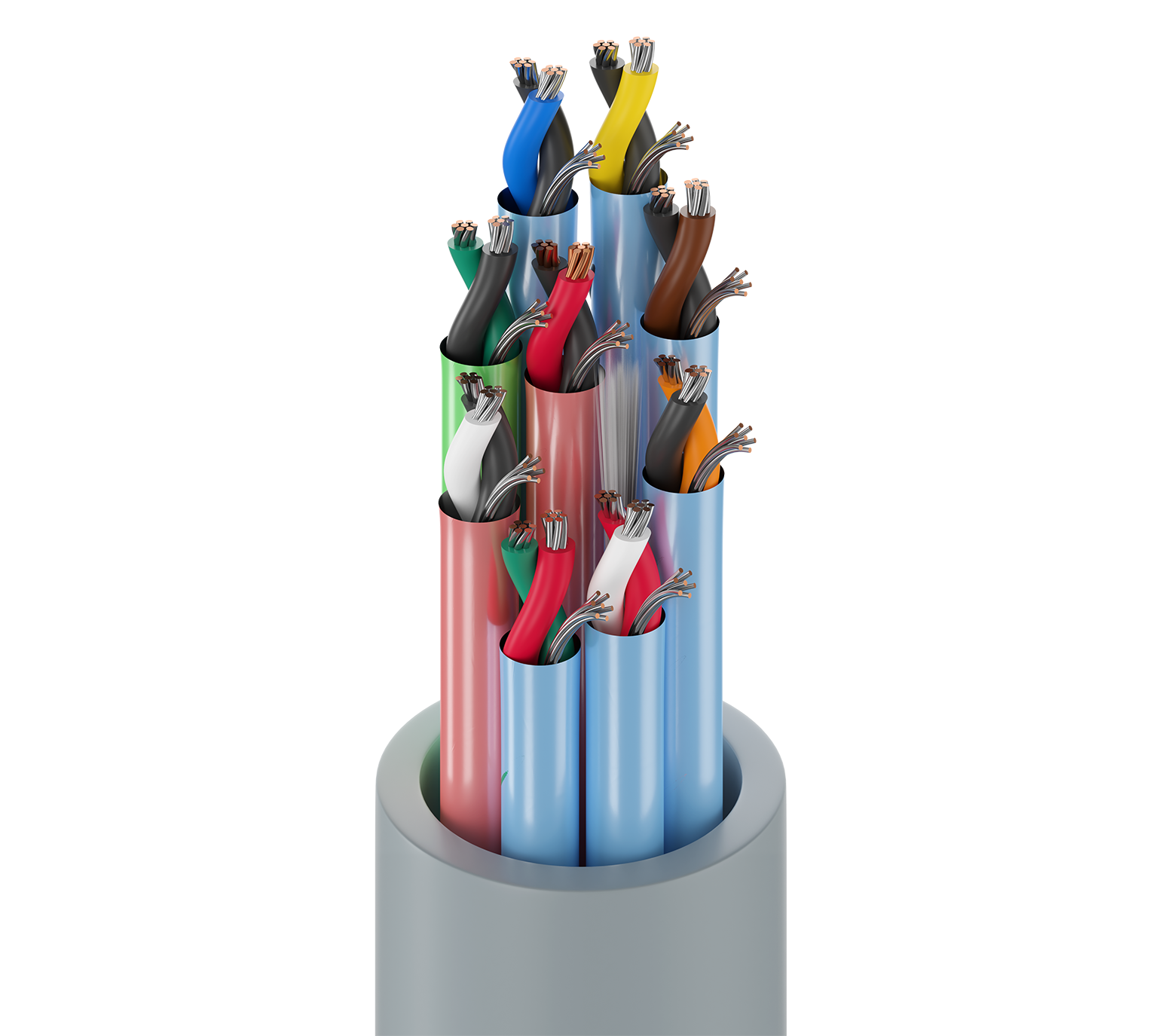

Câble audio et de contrôle pour instruments, conducteurs en cuivre étamé toronné 20 AWG (7x28), isolation en polypropylène, 9 paires torsadées, blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine générale en PVC. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, 24 V) ; Audio niveau ligne ; communication informatique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.015 in (0.38 mm)	0.066 in (1.7 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.052 in (1.3 mm)	0.555 in (14.1 mm)

Diamètre total du câble (nominal)	14,1 mm (0,555) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	11.3 Ohm/1000ft	11.7 Ohm/1000ft (38.4 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.18 µH/ft (0.59 µH/m)	66%	2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM), 30 V (AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
5.6 in (140 mm)	5.6 in (140 mm)

Tension de traction maximum	142 kg (312 livres)
Poids câble en vrac	157 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL 1685 FT4
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
