Numéro de produit: 9946

RS-232, #22-10c, SR-PVC, feuille O/A + tresse, gaine PVC, CMG

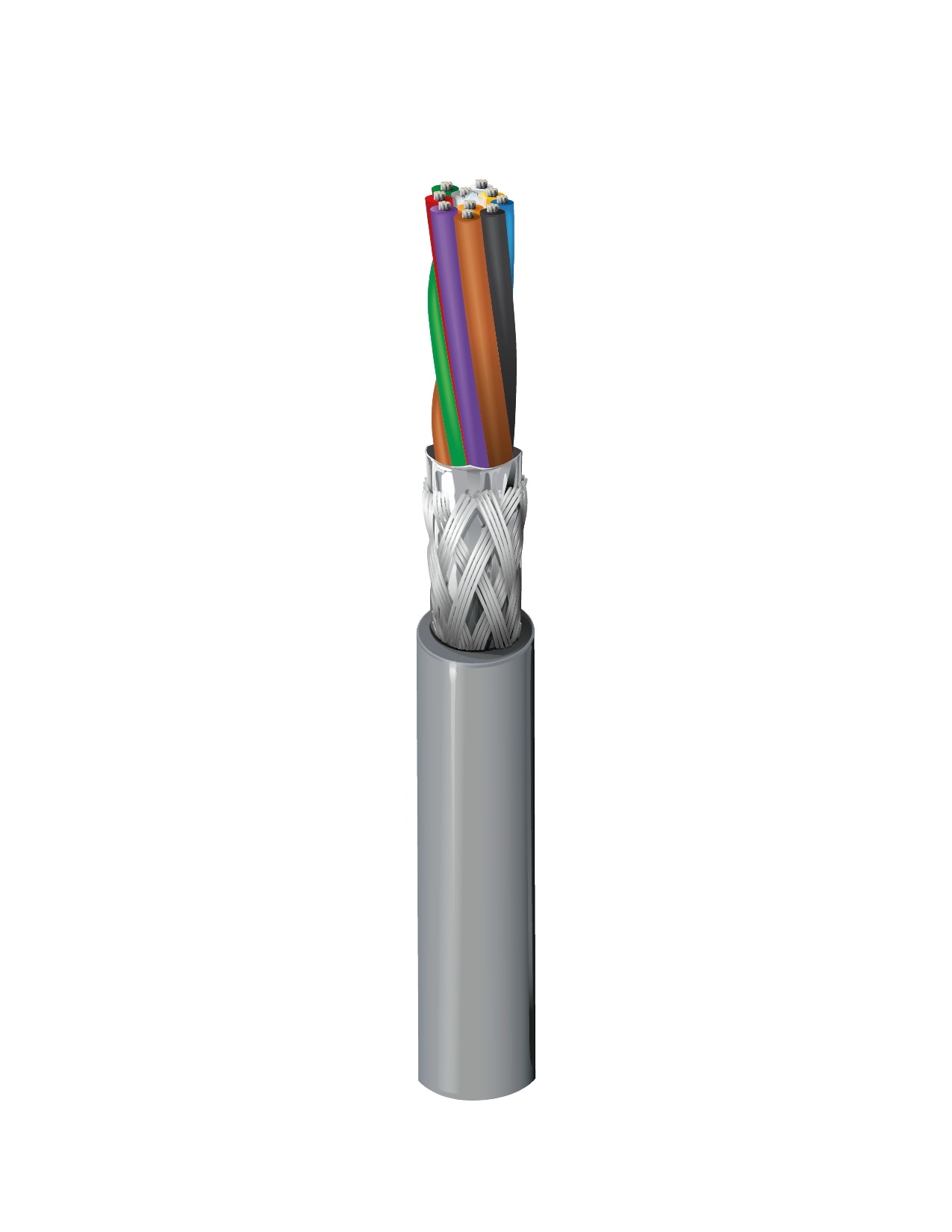

Câble informatique EIA RS-232, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation PVC semi-rigide, blindage global Beldfoil® (couverture 100 %) + tresse en cuivre étamé (couverture 65 %), gaine PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9946
  • 9946
1 de 1

Spécifications

Expand All

Applications recommandées

Applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Contrôle numérique basse tension (24 V, …) ; Audio niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 10 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.300 in (7.62 mm)

Diamètre total du câble (nominal)

7,62 mm (0,300) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 14.7 Ohm/1000ft 35 pF/ft (110 pF/m) 63 pF/ft (210 pF/m) 1.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,6 Ohm/1000 pieds (15 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
60°C (UL CMG);80°C (UL AWM 2464) -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

Tension de traction maximum

51.3 kg (113 livres)

Poids câble en vrac

59 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Charge UL 1685 FT4, FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.504 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.504 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9946 060100 Chrome 612825264910
9946 0601000 Chrome 612825264927 C
9946 060500 Chrome 612825264934 C
9946 0605000 Chrome 612825264941 C
