Numéro de produit: 9954

Électronique, 4 C #16 Str TC, PVC-NYL Ins, OA TC Brd, PVC Jkt

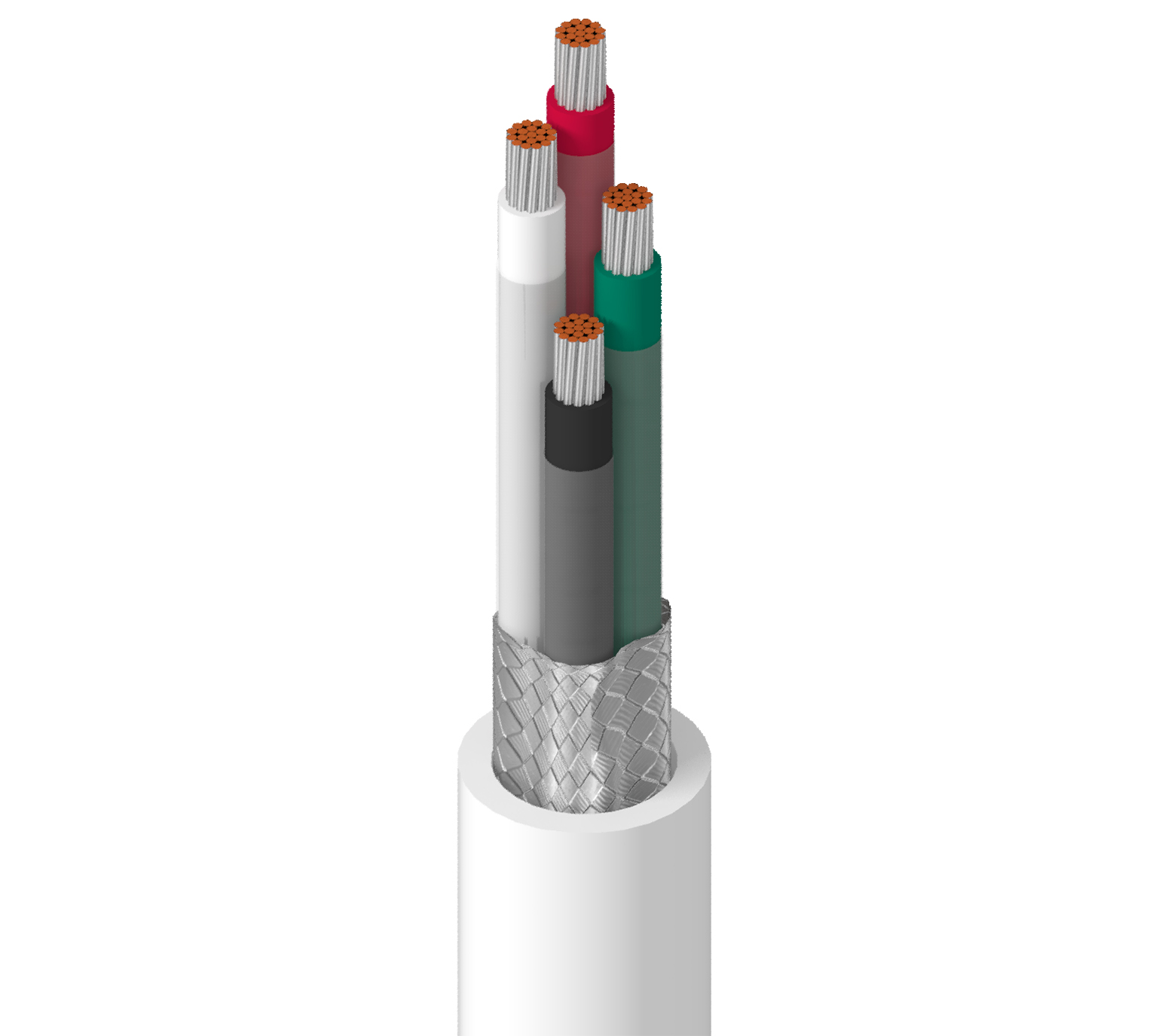

Câble électronique, 4 conducteurs 16 AWG (19 x 29) en cuivre étamé, isolation PVC-NYL, blindage par tresse de cuivre étamé (90 %), gaine extérieure en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9954
  • 9954
1 de 1

Spécifications

Expand All

Applications recommandées

Spécification MIL-W-16878 (Type B) ; signaux analogiques jusqu'à 600 V ; contrôle de tension jusqu'à 600 V

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 19x29 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.012 in (0.30 mm) 0.088 in (2.2 mm) White, Black, Red, Green

Blindage extérieur

Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.027 in (0.69 mm) 0.291 in (7.39 mm)

Diamètre total du câble (nominal)

7,39 mm (0,291) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 4.4 Ohm/1000ft 49 pF/ft (160 pF/m) 94 pF/ft (310 pF/m) 0.108 µH/ft (0.354 µH/m) 6.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,4 Ohm/1000 pieds (14 Ohm/km)

Voltage

Voltage Rating
600 V

Température

Operating
-20°C to +105°C

Rayon de courbure

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

69 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1581 (VW-1), VW-1

Conformité aux normes militaires

MIL-W-16878E/17 (conducteur isolé)

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9954 009100 Blanc 612825265160
9954 0091000 Blanc 612825265177 C
9954 009500 Blanc 612825265184 C
