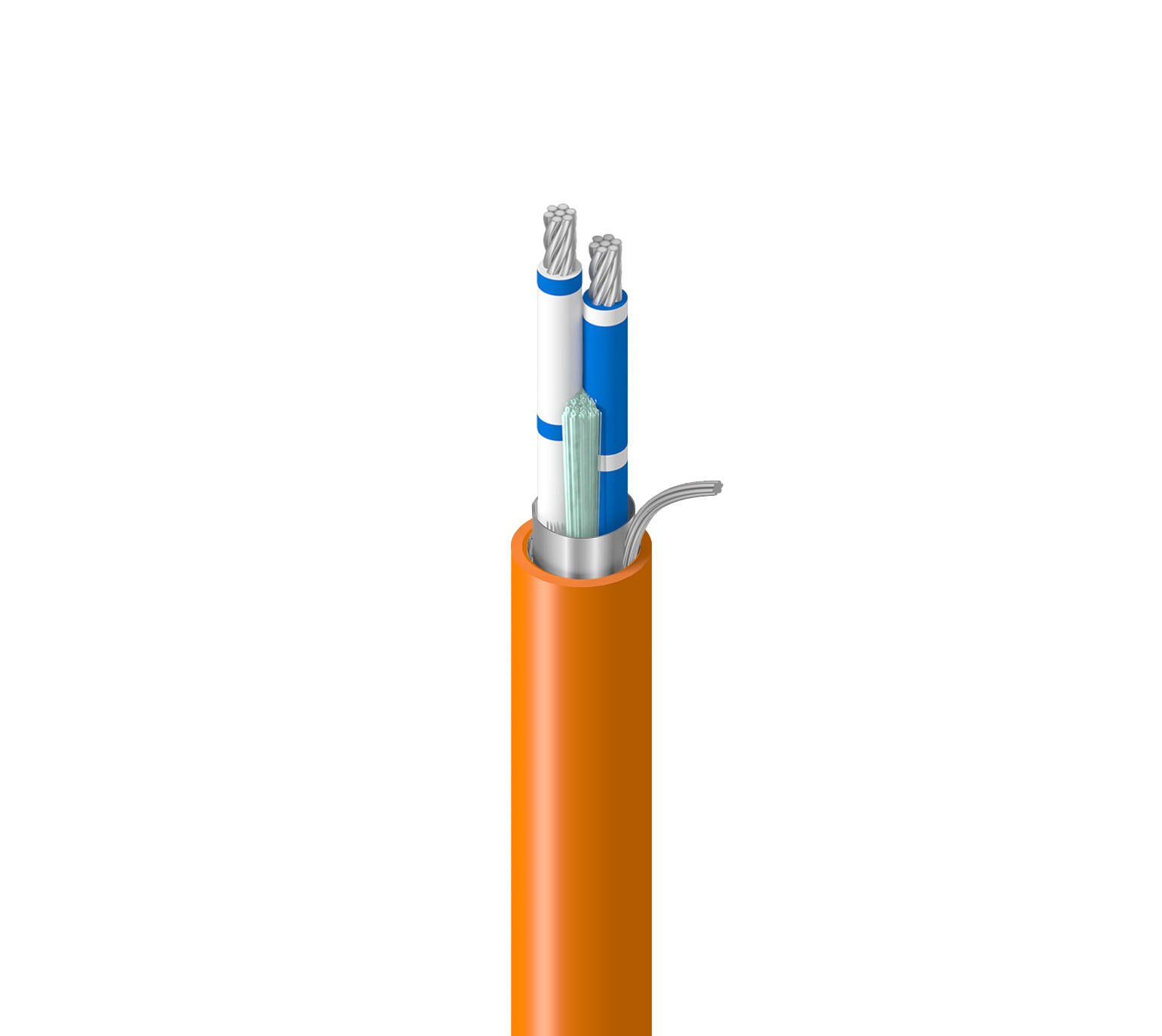

Câble à paires multiples 4440FDZ

Câble RS-485 OSDP, 1 paire de fils de cuivre étamé AWG 20, isolation en polyoléfine (PO, PE, PP), blindage par feuille et fil de drainage, gaine LSZH/FRNC, Eca

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'instrumentation et d'ordinateur. Pour les applications de transmissions OSDP EIA RS-485

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.82 mm (0.032 in)	2.60 mm (0.102 in)	White & Blue, Blue & White

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.6 mm (0.024 in)	6.60 mm (0.260 in)

Diamètre total du câble (nominal)	6,6 mm (0,26 po)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	36 Ohm/km (11 Ohm/1000ft)	40 pF/m (12 pF/ft)	78 pF/m	120 Ohm	78%	3.8 Amps per Conductor

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.45 dB/100m (0.442 dB/100ft)

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-30°C To +70°C	-15°C To +70°C	-30°C To +70°C

Rayon de courbure

Stationary Min.	Installation Min.
33 mm (1.3 in)	66 mm (2.6 in)

Tension de traction maximum	300 N (67 lbf)
Poids câble en vrac	43 kg/km (29 lb/1000 pi)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Eca, intérieur, non halogéné, résistance à la lumière du soleil
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass: Eca
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité IEC 62821-1 sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 S/mm, IEC 60754-2 - Quantité de gaz acides halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura la couleur orange comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4541FDW. Veuillez contacter votre représentant Belden pour confirmation.

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura la couleur orange comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4541FDW. Veuillez contacter votre représentant Belden pour confirmation.
