Numéro de produit: 5A4B00001

OSDP RS485, 1 Pr #22 Str TC, mousse-PE Ins, OS, LSZH Jkt

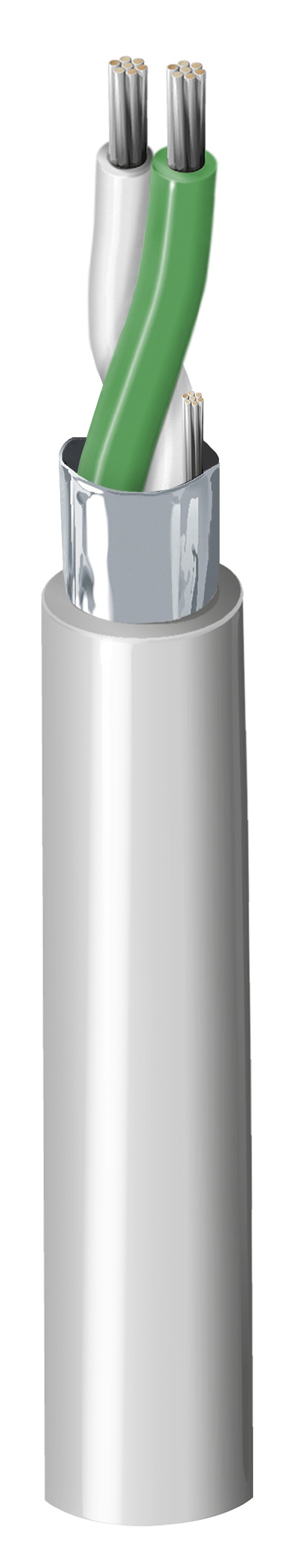

Câble RS-485 OSDP, 1 paire toronnée en cuivre étamé 24 AWG (7 x 30), isolation en mousse PE, blindage global + fil de drainage en cuivre étamé, gaine extérieure LSZH

  • Disponibilité:
    Asie-Pacifique
  • Statut:
    Actif
5A4B00001
5 de 5

Spécifications

Expand All

Applications recommandées

Câble d'instrumentation et d'ordinateur. Pour les applications de transmissions OSDP EIA RS-485

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 2.40 mm (0.0945 in) Green & White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Gaine extérieure

Material Nom. Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.8 mm (0.031 in)

Diamètre total du câble (nominal)

6,60 mm (0,260 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedence
59.7@20°C Ohm/km 120 Ohm

Voltage

Voltage Rating
300 V

Température

UL Temperature
-20°C-75°C

Rayon de courbure

Installation Min.
66 mm (2.6 in)

Environnement compatible

Intérieur, non halogéné

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 22-09-2025

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 22-09-2025
