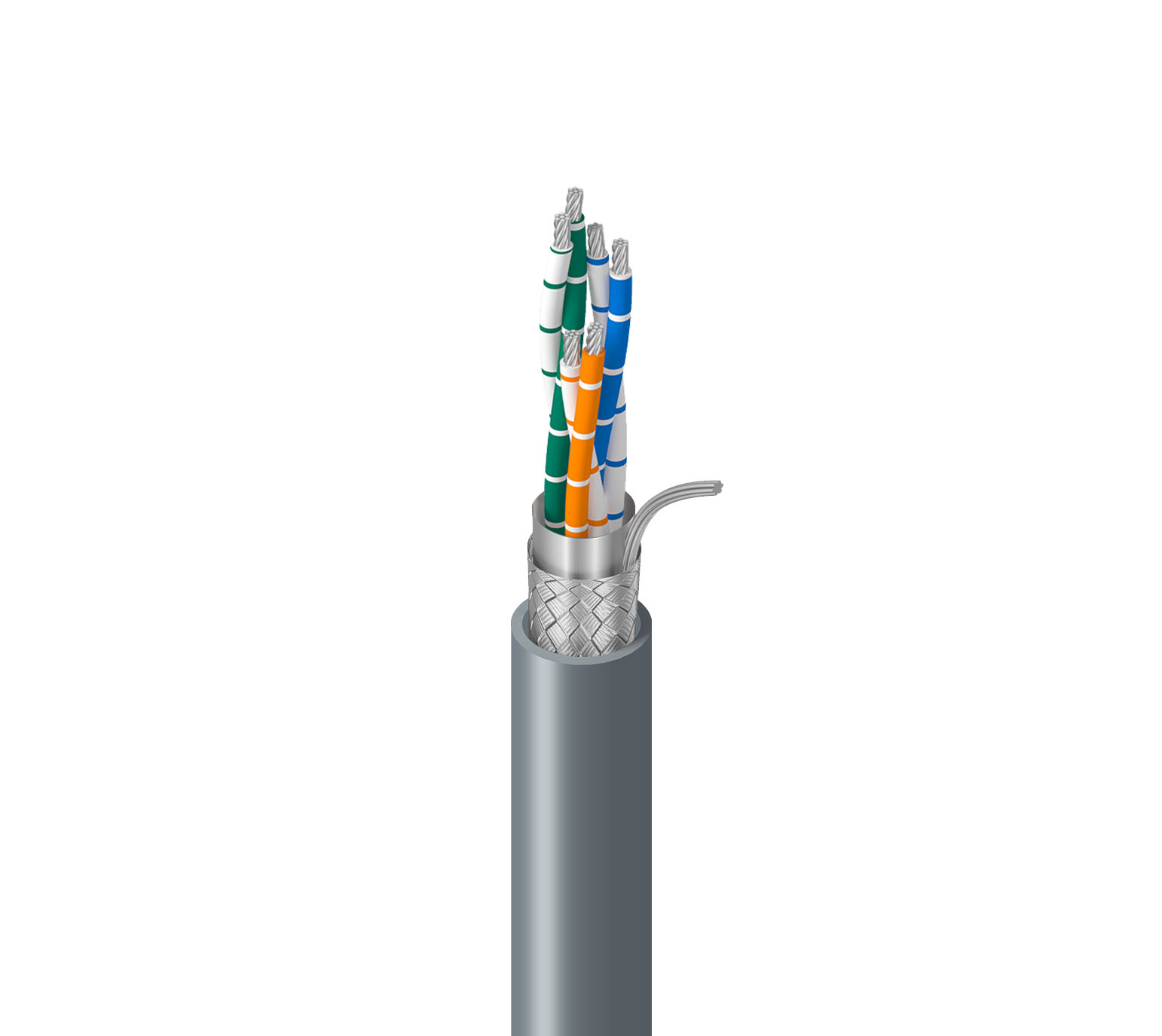

Câble à paires multiples 71742ELZ

RS-485, 3 paires de câbles en cuivre étamé 20 AWG (7 x 28), isolation PO, blindage global Beldfoil® + tresse en cuivre étamé (65 %), gaine extérieure LSZH, CPR Eca

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-485, POS ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.82 mm (0.032 in)	2.60 mm (0.102 in)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.0 mm (0.039 in)	12.3 mm (0.484 in)

Diamètre total du câble (nominal)	12,3 mm (0,484 po)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	36 Ohm/km (11 Ohm/1000ft)	40 pF/m (12 pF/ft)	78 pF/m	120 Ohm	66%	2.7 Amps per Conductor

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.45 dB/100m (0.442 dB/100ft)

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-30°C To +70°C	-15°C To +70°C	-30°C To +70°C

Rayon de courbure

Stationary Min.	Installation Min.
62 mm (2.4 in)	123 mm (4.84 in)

Tension de traction maximum	670 N (150 lbf)
Poids câble en vrac	128 kg/km (86,0 lb/1 000 pi)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Eca, intérieur, non halogéné, résistance à la lumière du soleil, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	DMX-512

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 3107ENH. Veuillez contacter votre représentant Belden pour confirmation.
