Numéro de produit: 9842PE

RS-485, 2 Pr #24 Str TC, PO Ins, OS+TC Brd, PE Jkt

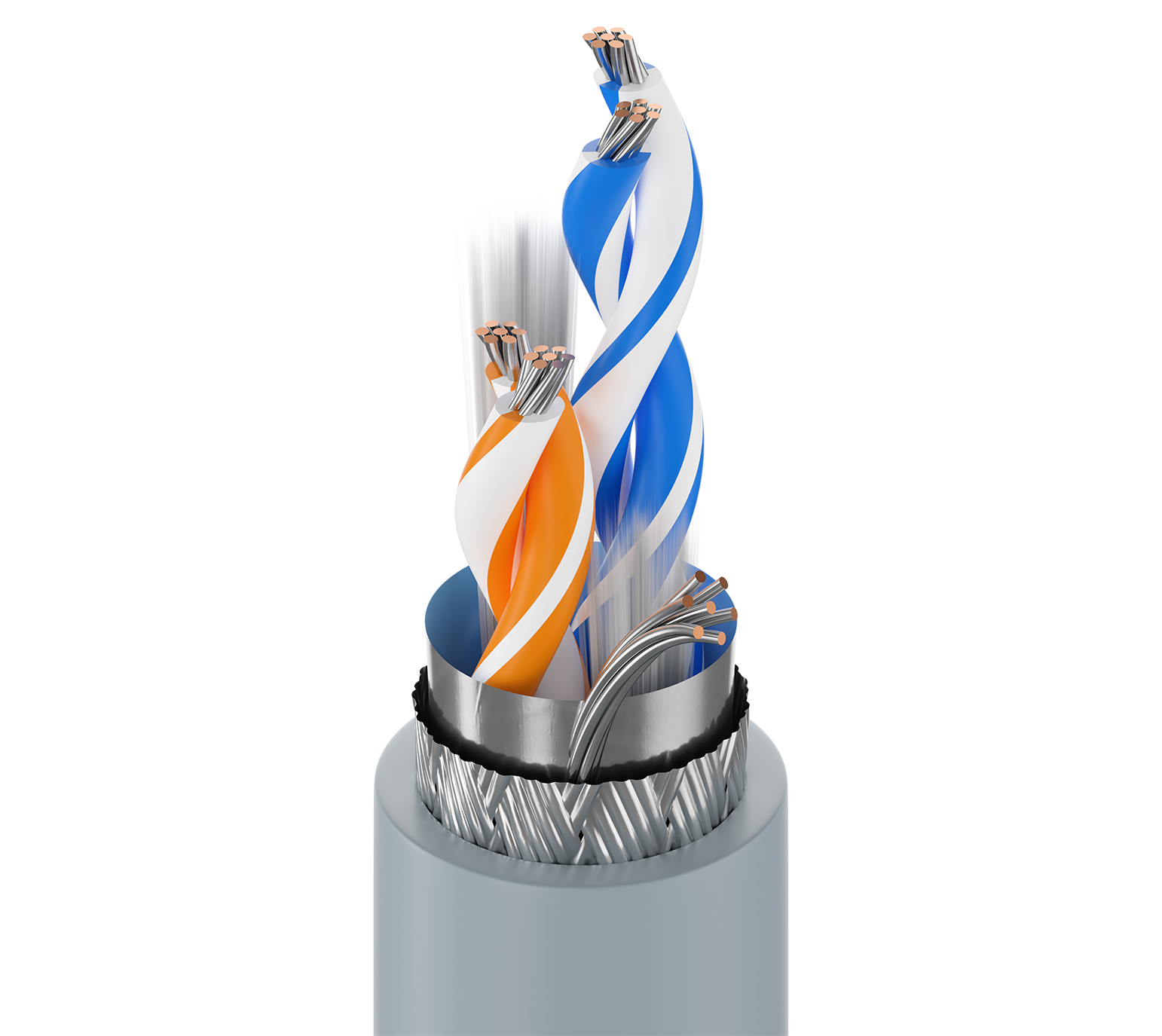

RS-485, 2 paires de câbles 24 AWG (7 x 32) en cuivre étamé, isolation PO, blindage global Beldfoil® + tresse en cuivre étamé (90 %), gaine extérieure PE

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9842PE
5 de 5

Spécifications

Expand All

Applications recommandées

RS-485, POS ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.56 mm (0.022 in) 1.73 mm (0.0681 in) White/Blue & Blue/White, White/Orange & Orange/White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PE - Polyethylene 0.9 mm (0.035 in) 8.65 mm (0.341 in)

Diamètre total du câble (nominal)

8,65 mm (0,341 po)

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 78.7 Ohm/km (24.0 Ohm/1000ft) 42 pF/m (13 pF/ft) 75.5 pF/m 120 Ohm 66% 2.1 Amps per Conductor

Nom Outer Shield DCR

7,2 Ohm/km (2,2 Ohm/1000 pieds)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 1.97 dB/100m (0.600 dB/100ft)

Voltage

Voltage Rating
300 V

Température

Operating Installation Storage
-45°C To +70°C -15°C To +70°C -45°C To +70°C

Rayon de courbure

Stationary Min. Installation Min.
43 mm (1.7 in) 86 mm (3.4 in)

Tension de traction maximum

395 N (88.8 lbf)

Environnement compatible

Exposition à l’eau/conduit souterrain, intérieur, extérieur, non halogéné, résistance à la lumière du soleil

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Autre(s) norme(s) de conformité

DMX-512

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 28-11-2025

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 28-11-2025
