Catégorie 3 Câble

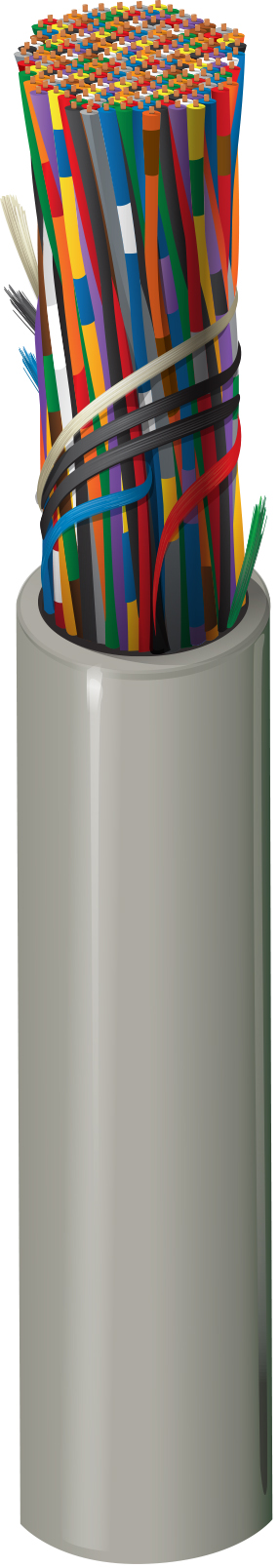

Câble de réseau principal CAT3, DIW 300 paires, U/UTP non blindé, Plenum-CMP, conducteurs en cuivre nu massif 24 AWG, isolation LS-PVC, cordon de déchirure, gaine LS-PVC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble réseau principal du site

Détails de la construction

Conducteur

Size	Stranding	Material	No. of Pairs
24	Solid	BC - Bare Copper	300

isolation

Material	Color Code
PVC - Polyvinyl Chloride	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Slate & Slate/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Slate & Slate/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Slate & Slate/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Slate & Slate/Yellow, Violet/Blue & Blue/Violet, Violet/Orange & Orange/Violet, Violet/Green & Green/Violet, Violet/Brown & Brown/Violet, Violet/Slate & Slate/Violet, White/Blue, White/Orange, White/Green, White/Brown, White/Slate, Red/Blue, Red/Orange, Red/Green, Red/Brown, Red/Slate, Black/Blue, Black/Orange
	Blue/White, Orange/White, Green/White, Brown/White, Gray/White, Blue/Red, Orange/Red, Green/Red, Red/Brown, Red/Gray, Black/Blue, Black/Orange

Material

Color Code

PVC - Polyvinyl Chloride

White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Slate & Slate/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Slate & Slate/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Black/Green & Green/Black, Black/Brown & Brown/Black, Black/Slate & Slate/Black, Yellow/Blue & Blue/Yellow, Yellow/Orange & Orange/Yellow, Yellow/Green & Green/Yellow, Yellow/Brown & Brown/Yellow, Yellow/Slate & Slate/Yellow, Violet/Blue & Blue/Violet, Violet/Orange & Orange/Violet, Violet/Green & Green/Violet, Violet/Brown & Brown/Violet, Violet/Slate & Slate/Violet, White/Blue, White/Orange, White/Green, White/Brown, White/Slate, Red/Blue, Red/Orange, Red/Green, Red/Brown, Red/Slate, Black/Blue, Black/Orange

Blue/White, Orange/White, Green/White, Brown/White, Gray/White, Blue/Red, Orange/Red, Green/Red, Red/Brown, Red/Gray, Black/Blue, Black/Orange

Gaine extérieure

Material	Material Trade Name	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	Flamarrest®	1.350 in	Yes

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	330 pF/100m

Délai

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
16 MHz	543 ns/100m	45 ns/100m	61%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. RL (Return Loss) [dB]	Max./Min. Fitted Impedance
0.772	2.2	47.0	43.0	50.1	46.1
1	2.6	45.0	41.0	47.8	43.8	12.0	100 ± 15 Ohm
4	5.6	36.0	32.0	36.0	32.0	12.0	100 ± 15 Ohm
8	8.5	31.0	28.0	28.3	24.3	12.0	100 ± 15 Ohm
10	9.7	30.0	26.0	26.2	22.3	12.0	100 ± 15 Ohm
16	13.1	27.0	23.0	20.1	16.1	10.0	100 ± 15 Ohm

Voltage

UL Voltage Rating
300 V RMS

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-30°C To +60°C	0°C To +50°C	-30°C To +60°C

Rayon de courbure

Stationary Min.	Installation Min.
13.5 in (343 mm)	27.0 in (686 mm)

Tension de traction maximum	820 kg (1800 livres)
Poids câble en vrac	1 220 lb/1 000 pi (1 820 kg/km)

Normes et conformité

Environnement compatible	Plénum, intérieur
Inflammabilité/réaction au feu	NFPA 262 plénum (UL 910), FT6
Conformité CPR	CPR Euroclass: Eca
Conformité NEC / UL	CMP
Conformité CEC / C(UL)	CMP
Catégorie de données	Catégorie 3
Conformité normes TIA/EIA	ANSI/TIA-568-C.2 Catégorie 3
Conformité aux directives européennes	Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	DIW300

Notes sur le produit

Notes	Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquences descendantes pied/mètre.
