Numéro de produit: 74002E

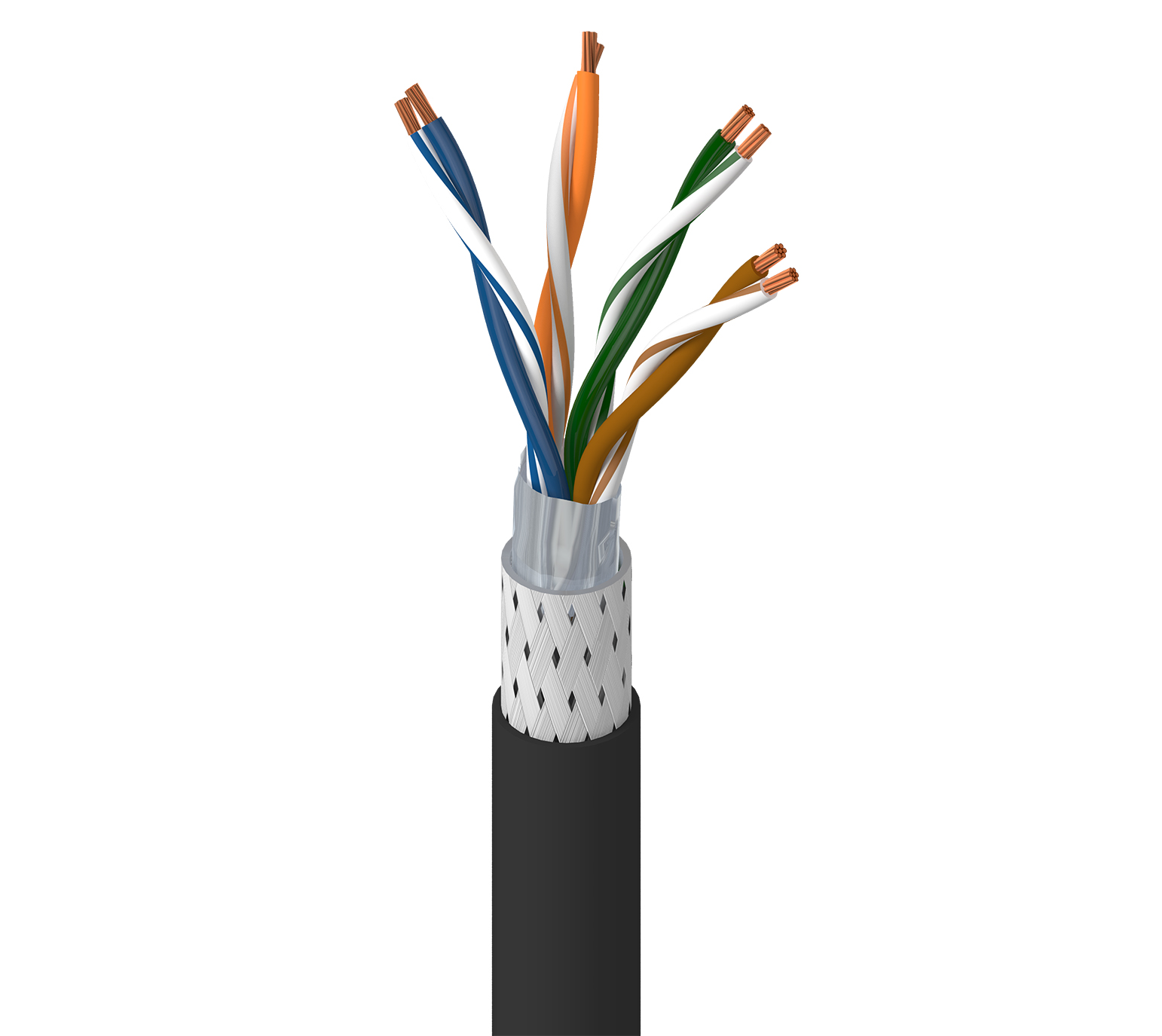

DataTuff® 5E, 4PR #26 Str BC, PO ins, SF/UTP, gaine PVC, AWM 2464

DataTuff® 5E, 4 paires de fils en cuivre nu AWG 26, toronnés, isolation PP, blindage tressé et feuille SF/UTP, gaine PVC, AWM 2464

  • Disponibilité:
    Mondial
  • Statut:
    Actif
74002E
5 de 5

Spécifications

Expand All

Applications recommandées

Cat5e, environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Size Stranding Material No. of Pairs
26 AWG 7x0.16 mm BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 0.98 mm (0.039 in) White/Blue & Blue, White/Orange & Orange, White/Green & Green, White/Brown & Brown

Âme du câble

Description
4 pairs twisted to cable core covered with a polyester foil

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Notes du tableau du blindage extérieur

Extérieur en aluminium

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.5 mm (0.26 in)

Diamètre total du câble (nominal)

6,5 mm (0,26 po)

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Délai

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 60%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
0.772 67 64 19.4
1 3.2 dB/100m 65.3 62.3 63.8 60.8 20
4 6 dB/100m 56.3 53.3 51.8 48.8 23
10 9.5 dB/100m 50.3 47.3 43.8 40.8 25
16 12.1 dB/100m 47.2 44.2 39.7 36.7 25
20 13.6 dB/100m 45.8 42.8 37.8 34.8 25
25 15.3 dB/100m 44.3 41.3 35.8 32.8 24.3
31.25 17.1 dB/100m 42.9 39.9 33.9 40.9 23.6
62.5 24.8 dB/100m 38.3 35.4 27.9 24.9 21.5
100 32 dB/100m 35.3 32.3 23.8 20.8 20.1

Voltage

Voltage Rating
450 V DC and 300 V AC

Température

Operating Installation Storage
-40°C to +80°C -15°C To +60°C -40°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
35 mm (1.4 in) 70 mm

Tension de traction maximum

80 N (18 lbf)

Environnement compatible

Intérieur - Euroclass Eca, intérieur, résistance à la lumière du soleil - noir uniquement, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité AWM

AWM 2464

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/IEC 11801-1

Conformité CENELEC

EN 50173-1

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.260 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.260 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
74002E.01B100 Noir Boîte plate 100 m 8719605171597
74002E.01305 Noir Bobine 305 m 8719605013026
74002E.01500 Noir Bobine 500 m 8719605013033
