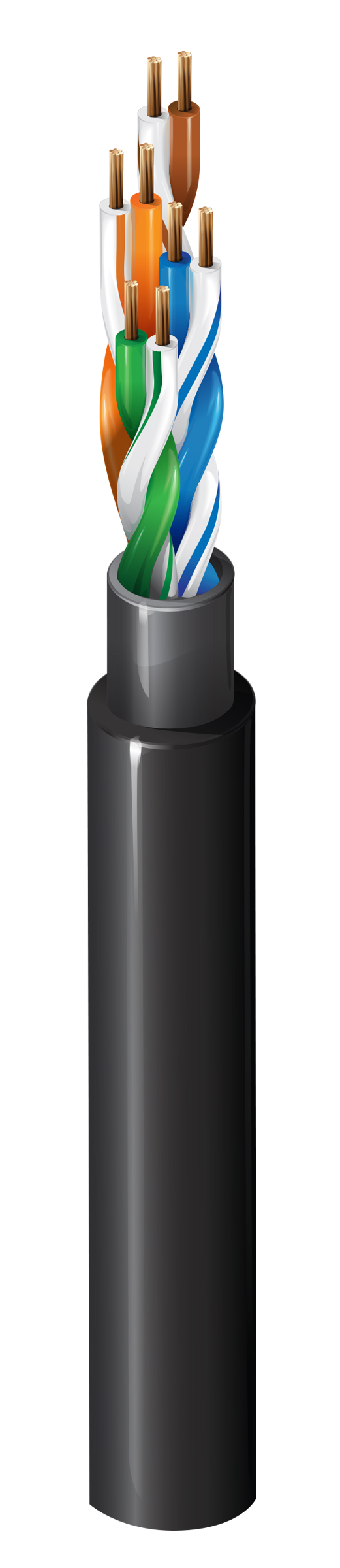

Numéro de produit: 1319SB

Câble de bord de catégorie 6, ABS, 4 paires, LSZH

Câble de bord catégorie 6, ABS, 4 paires, conducteurs en cuivre nu massif 23 AWG, CMG-LS, gainé, gaine LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1319SB
5 de 5

Spécifications

Expand All

Applications recommandées

Câble horizontal sur site, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Gaine intérieure

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.239 in (6.07 mm) Yes

Blindage extérieur

Shield Type Material Coverage
Tape Nomex® 100%

Gaine extérieure

Separator Material Material Trade Name Nom. Diameter Ripcord
Dielectric Tape (Patented) LSZH - Low Smoke Zero Halogen (Flame Retardant) Haloarrest® 0.293 in (7.44 mm) No

Diamètre total du câble (nominal)

7,44 mm (0,293) po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 160 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 74.3 72.3 70.3 67.8 64.8 20.0 100 ± 15 100 ± 15 40.0 35.0
4 3.8 65.3 63.3 59.5 55.7 52.7 23.0 100 ± 15 100 ± 15 40.0 23.0
8 5.3 60.8 58.8 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9
10 6.0 59.3 57.3 51.4 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0
16 7.6 56.3 54.3 46.7 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9
20 8.5 54.8 52.8 44.3 41.7 38.7 25.0 100 ± 15 100 ± 15 37.0 9.0
25 9.5 53.3 51.3 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15 36.0 7.0
31.25 10.7 51.9 49.9 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15 35.1 5.1
62.5 15.4 47.4 45.4 30.0 31.8 28.8 21.5 100 ± 15 100 ± 15 32.0
100 19.8 44.3 42.3 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15 30.0
155 25.2 41.5 39.5 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15 28.1
200 29.0 39.8 37.8 8.8 21.7 18.7 18.0 100 ± 22 100 ± 15 27.0
250 32.8 38.3 36.3 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15 26.0

Voltage

UL Voltage Rating
300 V (CMG-LS)

Température

UL Temperature Operating Installation Storage
105°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.25 in (31.8 mm) 3.0 in (76 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

42 lb/1000 pi (63 kg/km)

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, non-halogéné, résistance aux UV, résistance aux hydrocarbures, aérien - lorsqu’il est pris en charge par un fil porteur

Inflammabilité/réaction au feu

UL 1685 (fumée à charge limitée UL), IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMG-LS

Conformité CEC / C(UL)

CMG-ST1

Conformité ICEA

S-116-732, S-56-434, S-99-689, S-100-685

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité marine

Certificat de type ABS 18-HS1803790-PDA

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. La copie présente les marques de séquence descendantes. Ramenez la longueur à 0.

Mise à jour et révision

Numéro de révision : 0.705 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.705 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1319SB 0101000 Noir Bobine 1,000 pi 612825111825 C
1319SB 0105000 Noir Bobine 5,000 pi 612825111832
