Numéro de produit: 7971A

DataTuff® 6, 4 Bonded-Pr #22 Sol BC, PO Ins, X-spline, PVC Jkt, OS+TC Brd, PVC Jkt, PLTC, CMR, CMX Outdoor

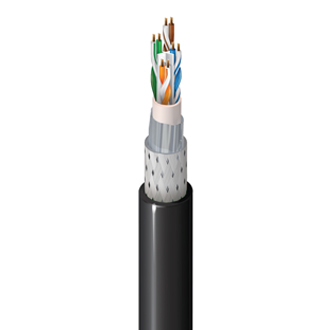

Câble Ethernet industriel Cat. 6, 4 paires collées 22 AWG (solide), cuivre nu, isolation PO, cannelures en X, gaine intérieure en PVC, blindage global Beldfoil® + tresse en cuivre étamé (80 %), gaine extérieure en PVC, PLTC, CMR, CMX extérieur

  • Disponibilité:
    Amériques
  • Statut:
    Actif
7971A
5 de 5

Spécifications

Expand All

Applications recommandées

Plateau à puissance limitée, environnement difficile, IIoT, automatisation d'usine ou de processus, caméras et appareils IP, communication de données, etc.

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Size Stranding Material No. of Pairs
22 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Paire collée

Oui

Gaine intérieure

Separator Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.305 in (7.75 mm) Yes
Center Member (Patented X-Spline®)

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

Gaine extérieure

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.425 in (10.8 mm) No

Diamètre total du câble (nominal)

10,8 mm (0,425) po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
56.5 Ohm/km (17.2 Ohm/1000ft) 330 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 68%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) Min. TCL [dB]
1 2 74.3 72.3 72.3 70.3 67.8 64.8 20 100 ± 15 40
4 3.78 65.28 63.28 61.5 59.5 55.71 52.71 23.01 100 ± 15 40
8 5.32 60.77 58.77 55.45 53.45 49.69 46.69 24.52 100 ± 15 40
10 5.95 59.31 57.31 53.36 51.36 47.75 44.75 25 100 ± 15 40
16 7.55 56.25 54.25 48.7 46.7 43.67 40.67 25 100 ± 15 37.96
20 8.47 54.8 52.8 46.33 44.33 41.73 38.73 25 100 ± 15 36.99
25 9.51 53.35 51.35 43.84 41.84 39.79 36.79 24.32 100 ± 15 36.02
31.25 10.67 51.89 49.89 41.22 39.22 37.86 34.86 23.64 100 ± 15 35.05
62.5 15.38 47.38 45.38 31.99 29.99 31.83 28.83 21.54 100 ± 15 32.04
100 19.8 44.31 42.31 24.51 22.51 27.75 24.75 20.11 100 ± 15 30
155 25.16 41.46 39.46 16.3 14.3 23.95 20.95 18.77 100 ± 15 28.1
200 28.98 39.8 37.8 10.82 8.82 21.73 18.73 18 100 ± 15 26.99
250 32.85 38.35 36.35 5.5 3.5 19.79 16.79 17.32 100 ± 15 26.02

Voltage

UL Voltage Rating
300 V (PLTC, CMR/CMX-Outdoor), 600 V (AWM)

Température

UL Temperature Operating Installation Storage
75°C -40°C To +75°C -40°C To +75°C -40°C To +60°C

Rayon de courbure

Installation Min. Flexing Min.
2.6 in (66 mm) 5.1 in (130 mm)

Notes du tableau du rayon de cintrage

Ces câbles sont conçus pour des applications intérieures et extérieures. Pour les installations extérieures, le rayon de cintrage en flexion continue doit être respecté pour une utilisation extérieure. En raison de facteurs environnementaux, les installations extérieures sont susceptibles de bouger fréquemment

Poids câble en vrac

87,5 lb/1 000 pi (130 kg/km)

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL 1685 flamme uniquement

Conformité CPR

CPR Euroclass : Fca

Conformité NEC / UL

Article 800, article 725, PLTC - CMR/CMX extérieur

Conformité AWM

AWM 21047

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur les tests de câble et une performance représentative au sein d'un système typique.

Mise à jour et révision

Numéro de révision : 0.83 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.83 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n°
7971A 0101000
7971A 0105000
