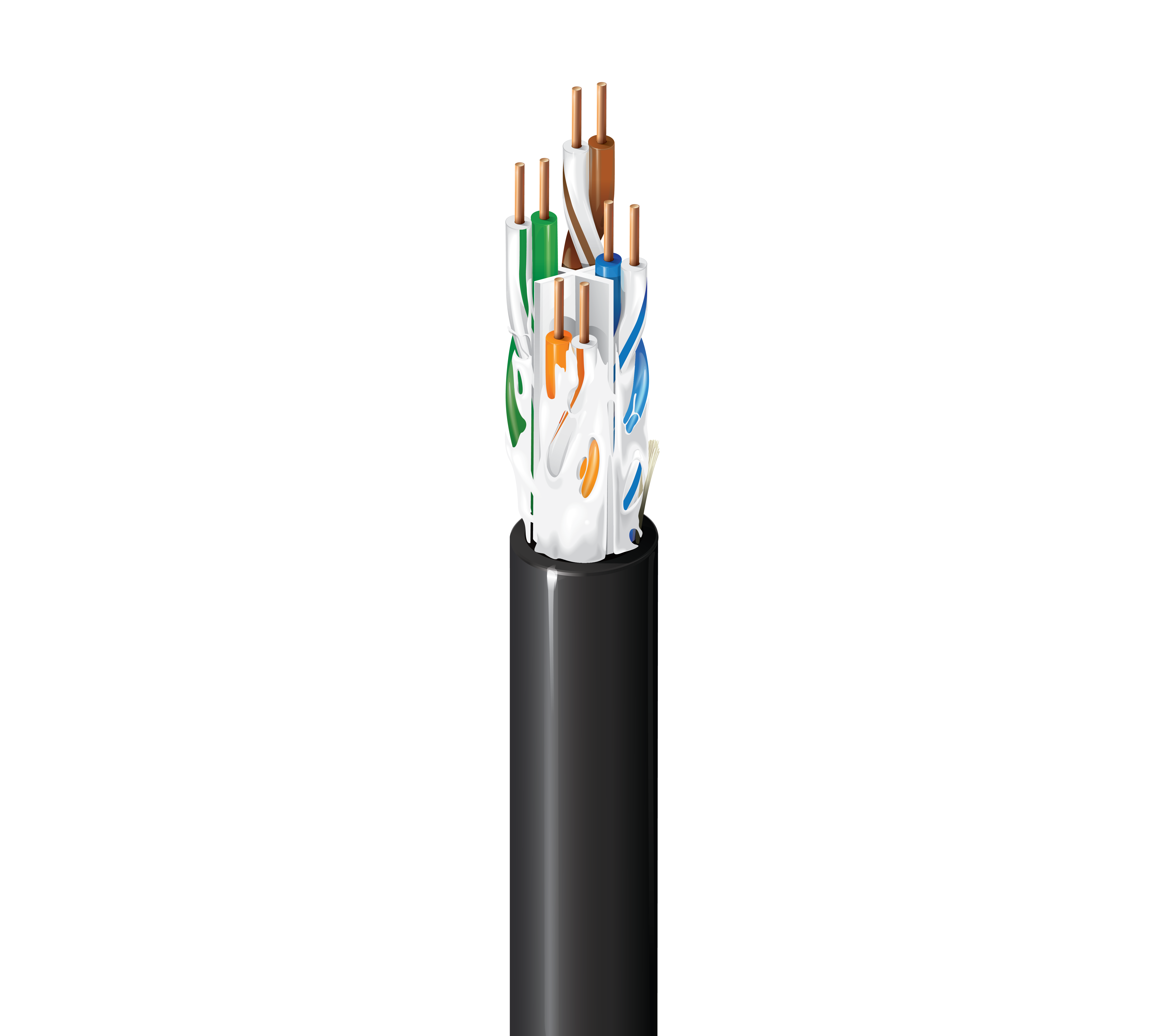

Numéro de produit: LAN-Trak OSP Cat 6 UTP

Câble OSP Mohawk catégorie 6, 4 paires, U/UTP, rempli de gel

Câble horizontal Mohawk de catégorie 6, homologué OSP, 4 paires, conducteurs en cuivre nu massif 24 AWG, U/UTP, rempli de gel, gaine en polyéthylène

  • Disponibilité:
    Mondial
  • Statut:
    Actif
LAN-Trak OSP Cat 6 UTP
5 de 5

Spécifications

Expand All

Applications recommandées

OSP - Extérieur, Câble horizontal sur site, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, Environnements bruyants

Conducteur

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Blocage de l'eau

Rempli de gel

Gaine extérieure

Separator Material Nom. Diameter Ripcord
Flexweb® Core Separator PE - Polyethylene 0.251 in (6.38 mm) Yes

Diamètre total du câble (nominal)

6,38 mm (0,251) po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 160 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100ft 65%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 74.3 72.3 72.3 70.3 67.8 64.8 20.0 100 ± 15 100 ± 15 40.0 35.0
4 3.8 65.3 63.3 61.5 59.5 55.7 52.7 23.0 100 ± 15 100 ± 15 40.0 23.0
8 5.3 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9
10 6.0 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0
16 7.6 56.3 54.3 48.7 46.7 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9
20 8.5 54.8 52.8 46.3 44.3 41.7 38.7 25.0 100 ± 15 100 ± 15 37.0 9.0
25 9.5 53.3 51.3 43.8 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15 36.0 7.0
31.25 10.7 51.9 49.9 41.2 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15 35.1 5.1
62.5 15.4 47.4 45.4 32.0 30.0 31.8 28.8 21.5 100 ± 15 100 ± 15 32.0
100 19.8 44.3 42.3 24.5 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15 30.0
155 25.2 41.5 39.5 16.3 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15 28.1
200 29.0 39.8 37.8 10.8 8.8 21.7 18.7 18.0 100 ± 22 100 ± 15 27.0
250 32.8 38.3 36.3 5.5 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15 26.0
500 48.9 33.8 31.8 15.2 100 ± 32 100 ± 15 23.0
550 51.8 33.2 31.2 14.9 100 ± 32 100 ± 15 22.6

Voltage

Voltage Rating
300 V

Température

Operating Storage
-40°C To +75°C -40°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.0 in (25 mm) 2.5 in (64 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

25 lb/1000 pi (37 kg/km)

Environnement compatible

Résistance extérieure, résistance à la lumière, aérien – lorsqu'il est pris en charge par un fil porteur.

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Conformité ICEA

S-116-732, S-56-434, S-99-689, S-100-685

Conformité IEEE

IEEE 802.bt Type 1, Type 2, Type 3

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité aux directives européennes

Directive européenne 2015/863/EU (amendement RoHS 2), directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur les tests de câble et une performance représentative au sein d'un système typique. Convient pour une utilisation dans les bâtiments dans des endroits humides. Pas approprié pour l'enfouissement direct. Entièrement imperméable et résistant aux rayons du soleil (gaine noire uniquement).

Mise à jour et révision

Numéro de révision : 0.42 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.42 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur
M57622 Noir Bobine 1,000 pi
