Numéro de produit: NH50106UFL

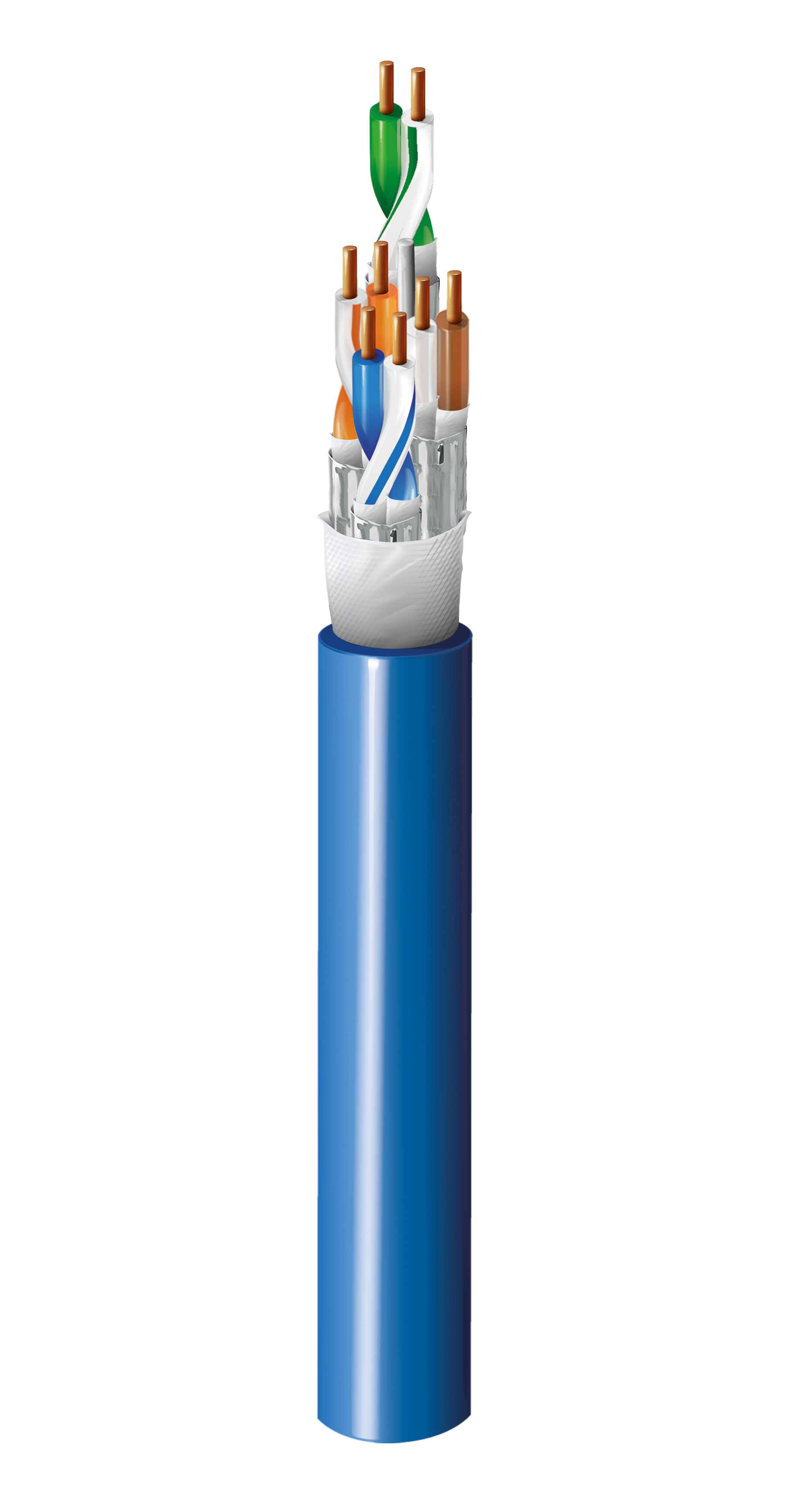

Câble Ethernet industriel DataTuff™ CAT6 4x2x23AWG/1 U/FTP résistant au feu

Câble Ethernet industriel DataTuff™ CAT6 4x2x23AWG/1 U/FTP résistant au feu

  • Disponibilité:
    Mondial
  • Statut:
    Actif
NH50106UFL
5 de 5

Spécifications

Expand All

Applications recommandées

Ce câble de catégorie 6 est un câble standard pour Gigabit Ethernet, capable de continuer à transmettre des données même en cas d'attaque directe par le feu.

Conducteur

Element Size Stranding Material No. of Pairs
Conductor(s) 23 AWG Solid BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene 1.17 mm (0.0461 in) Blue & White with Blue Strips, Orange & White with Orange Strips, Green & White with Green Strips, Brown & White with Brown Strips Fire Protection Barrier: Mica glass Tape(MGT), Twist Direction = S, 25% AL-mylar tape(Overlapping)

Blindage interne

Shield Type Material Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 26 AWG (Solid) TC All 4 Pairs laid up together & binded by Fire Protection Barrier: Mica Glass Tape(MGT)

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Diamètre total du câble (nominal)

10,80 mm (0,4252 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
73.2 Ohm/km @ 20 Deg. C 100 Ohm

Délai

Max. Delay Skew
45 ns/70m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
4 3.8 dB/70m 65.3 63.3 55.8 52.8 23.0
10 6.0 dB/70m 59.3 57.3 47.8 44.8 25.0
20 8.5 dB/70m 54.8 52.8 41.8 38.8 25.0
25 9.5 dB/70m 53.3 51.3 39.8 36.8 24.3
31.25 10.7 dB/70m 51.9 49.9 37.9 34.9 23.6
62.5 15.5 dB/70m 47.4 45.4 31.9 28.9 21.5
100 19.8 dB/70m 44.3 42.3 27.8 24.8 20.1
250 32.8 dB/70m 38.3 36.3 19.8 16.8 17.3

Température

Operating
-40°C to + 60°C

Environnement compatible

Résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-22, CEI 60331-23, EN 50200 PH120

Conformité AWM

AWM 21130

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

IEC 61156-5

Normes européennes sans halogène

IEC 60754-1 - Teneur en halogènes = 0,5 %, IEC 60754-2 - Teneur en gaz acide halogénés - Conductivité max. = 10 S/mm, IEC 60754-2 - Teneur en gaz acide halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ

Autre(s) norme(s) de conformité

BS6387 CWZ

Mise à jour et révision

Numéro de révision : 0.175 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.175 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
NH50106UFL-C305 Bleu clair Bobine 305 m 8719605204660
