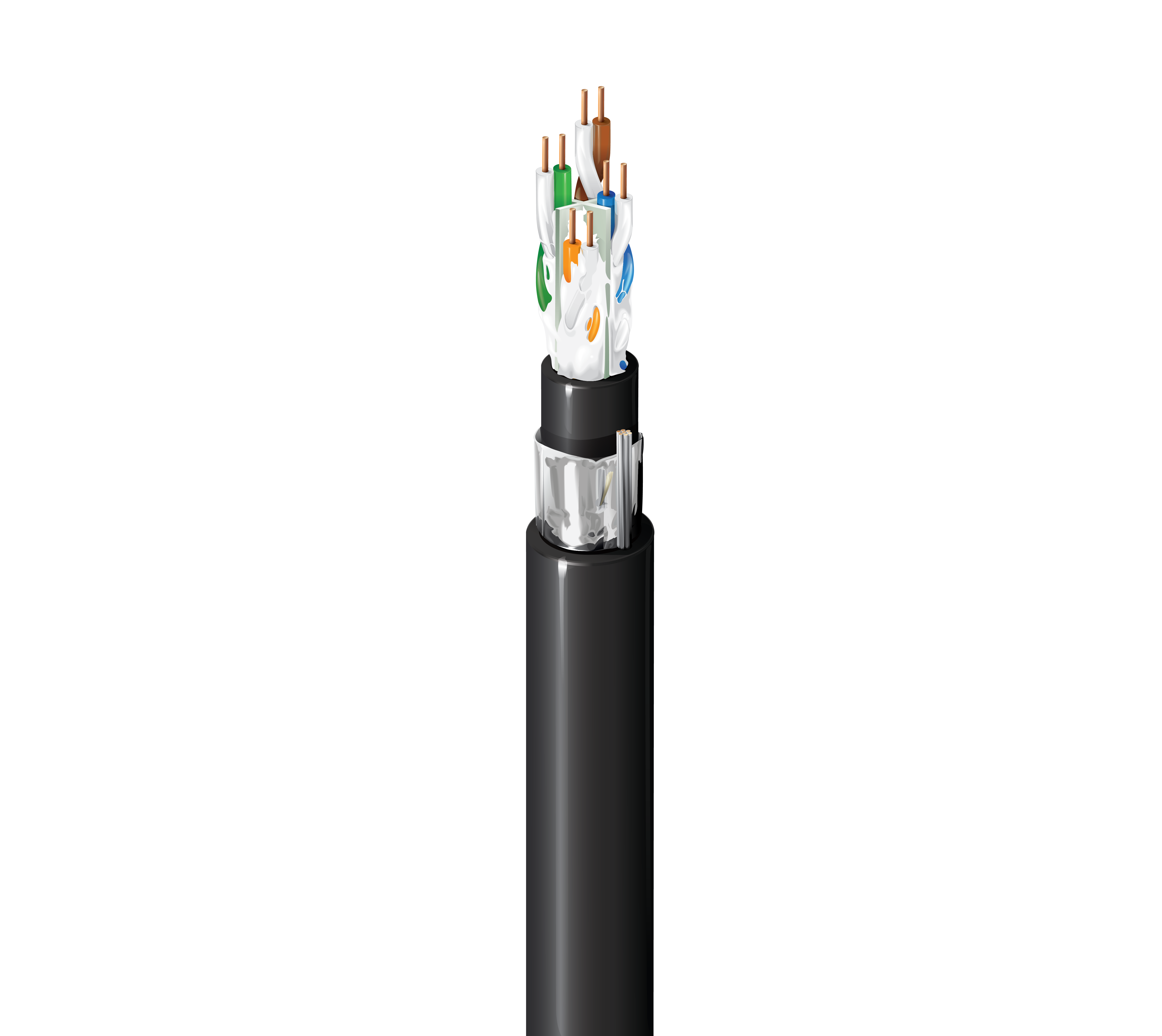

Câble de catégorie 6A-2141A

Câble horizontal de catégorie 6A (500 MHz), intérieur/extérieur OSP/CM-LS, 4 paires, conducteurs en cuivre nu massif 23 AWG, gaine intérieure Haloarrest® LSZH, F/UTP - Blindage par feuille, rempli de gel, gaine extérieure Haloarrest® LSZH ignifuge et résistante aux UV

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble horizontal OSP pour extérieur, intérieur/extérieur, sur site, Ethernet jusqu'à 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, environnements bruyants, HDBaseT
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

isolation

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

Gaine intérieure

Separator	Material	Nom. Diameter
Center Member (Patented X-Spline®)	PE - Polyethylene	0.270 in (6.86 mm)

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	26 AWG (7x34) TC

Blocage de l'eau	Rempli de gel

Gaine extérieure

Material	Material Trade Name	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Haloarrest®	0.370 in (9.40 mm)	Yes

Diamètre total du câble (nominal)	9,40 mm (0,370) po

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

Délai

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	64%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	72.3	70.2	67.8	64.8	20.0	105 +/- 10	115 +/- 15	67.0	67.0	40.0	35.0
4	3.8 dB/100m	63.3	59.5	55.8	52.8	23.0	105 +/- 10	100 +/- 7	67.0	66.2	40.0	23.0
8	5.3 dB/100m	58.8	53.4	49.7	46.7	24.5	100 +/- 22	100 +/- 7	67.0	60.1	40.0	16.9
10	5.9 dB/100m	57.3	51.4	47.8	44.8	25.0	100 +/- 22	100 +/- 7	67.0	58.2	40.0	15.0
16	7.5 dB/100m	54.2	46.8	43.7	40.7	25.0	100 +/- 22	100 +/- 7	67.0	54.1	38.0	10.9
20	8.4 dB/100m	52.8	44.4	41.8	38.8	25.0	100 +/- 22	100 +/- 7	67.0	52.2	37.0	9.0
25	9.4 dB/100m	51.3	42.0	39.8	36.8	24.3	100 +/- 22	100 +/- 7	67.0	50.2	36.0	7.0
31.25	10.5 dB/100m	49.9	39.4	37.9	34.9	23.6	100 +/- 22	100 +/- 7	67.0	48.3	35.1	5.1
62.5	15.0 dB/100m	45.4	30.4	31.9	28.9	21.5	100 +/- 22	100 +/- 7	65.6	42.3	32.0
100	19.1 dB/100m	42.3	23.2	27.8	24.8	20.1	100 +/- 22	100 +/- 7	62.5	38.2	30.0
200	27.6 dB/100m	37.8	10.2	21.8	18.8	18.0	100 +/- 22	100 +/- 7	58.0	32.2	27.0
250	31.1 dB/100m	36.3	5.3	19.8	16.8	17.3	100 +/- 32	100 +/- 7	56.5	30.2	26.0
300	34.3 dB/100m	35.1	0.9	18.3	15.3	16.8	100 +/- 32	100 +/- 7	55.3	28.7	25.2
350	37.2 dB/100m	34.1		16.9	13.9	16.3	100 +/- 32	100 +/- 7	54.3	27.3	24.6
400	40.1 dB/100m	33.3		15.8	12.8	15.9	100 +/- 32	100 +/- 7	53.5	26.2	24.0
450	42.7 dB/100m	32.5		14.7	11.7	15.5	100 +/- 32	100 +/- 7	52.7	25.1	23.5
500	45.3 dB/100m	31.8		13.8	10.8	15.2	100 +/- 32	100 +/- 7	52.0	24.2	23.0

Voltage

UL Voltage Rating
300 V (CM-LS)

Caractéristiques mécaniques

Température

UL Temperature	Operating	Installation	Storage
75°C	-40°C To +75°C	-20°C To +75°C	-40°C To +75°C

Rayon de courbure

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.75 in (95.3 mm)

Tension de traction maximum	11 kg (25 livres)
Poids câble en vrac	48 lb/1000 pi

Normes et conformité

Environnement compatible	intérieur/extérieur, intérieur, extérieur, non-halogéné, résistance aux rayons du soleil, aérien : lorsqu'il est supporté par un câble porteur
Inflammabilité/réaction au feu	UL 1685 (fumée à charge limitée UL)
Conformité NEC / UL	Article 800, CM-LS
Conformité CEC / C(UL)	CM-LS
Conformité ICEA	S-116-732, S-56-434, S-99-689, S-100-685
Conformité IEEE	IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
Conformité NEMA	ANSI/NEMA WC-66
Catégorie de données	Catégorie 6A
Conformité normes TIA/EIA	ANSI/TIA-568,2-D, catégorie 6A
Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité aux directives européennes	Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression comprend des marquages de longueur/mètre décroissants de la longueur maximale de mise en place à 0. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans les bâtiments dans des endroits humides. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs.

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression comprend des marquages de longueur/mètre décroissants de la longueur maximale de mise en place à 0. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans les bâtiments dans des endroits humides. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs.
