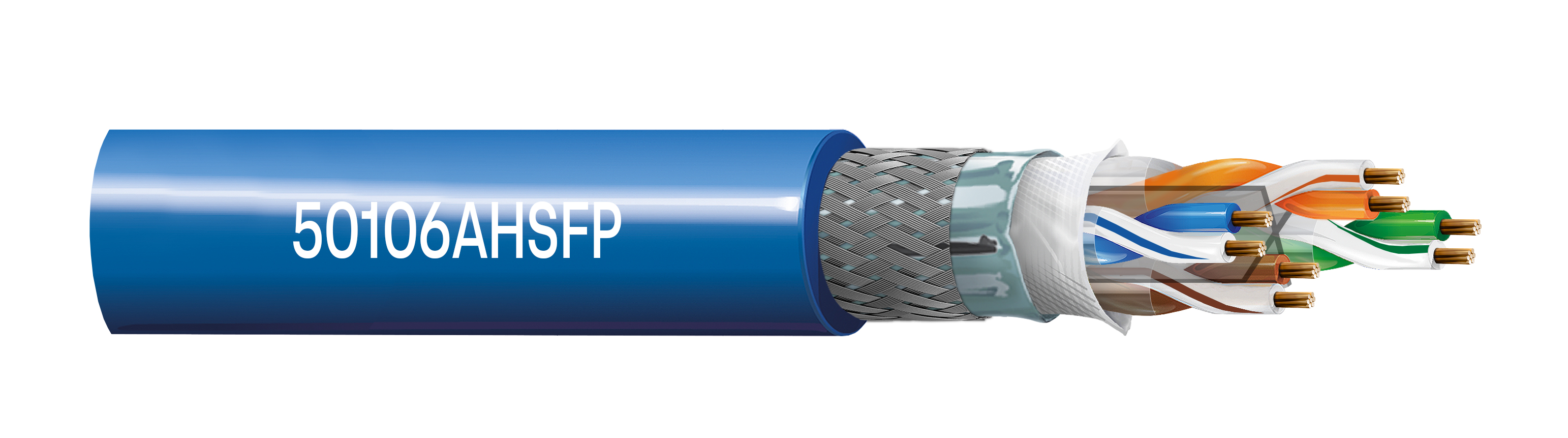

Numéro de produit: 50106AHSFP

Câble Ethernet industriel haute flexibilité BELDEN CAT6A, SF/UTP, gaine PUR, intérieur

Câble Ethernet industriel BELDEN CAT6A, SF/UTP, 4 x 2 x 26 AWG, conducteurs toronnés en cuivre nu, isolation PO, blindage Al-Mylar + tresse, gaine PUR, intérieur

  • Disponibilité:
    Mondial
  • Statut:
    Actif
50106AHSFP
5 de 5

Spécifications

Expand All

Applications recommandées

Les câbles Ethernet industriels sont utilisés pour interconnecter les commutateurs Ethernet industriels, les contrôleurs IP, les convertisseurs de média, les systèmes de contrôle distribués, les contrôleurs logiques programmables et la transmission de signaux de données de protocole industriel. Prend en charge les applications actuelles et futures de catégorie 6A, telles que : 10Base-T, 100Base-TX, 1000Base-T et 10GBase-T. Ce sont des câbles Cat 6A pour une utilisation en intérieur conformes aux normes IEC61156-6, UL 758, EN50288-10-2, IEC11801

Conducteur

Element Size Material No. of Pairs
Pair(s) 26 AWG BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.0 mm (0.039 in) 1.White/Blue,Blue, 2.White/Orange,Orange, 3.White/Green,Green, 4.White/Brown,Brown

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Gaine extérieure

Material
PUR - Polyurethane (Halogen Free)

Diamètre total du câble (nominal)

7,3 mm (0,29 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
145@20°C（ Ohm/km） 100 Ohm

Voltage

UL Voltage Rating
300 V

Température

UL Temperature
-40°C To +80°C

Rayon de courbure

Flexing Min.
75 mm (3.0 in)

Environnement compatible

Intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

Inflammabilité IEC 60332-1

Conformité AWM

AWM 20549, AWM I A/B

Normes européennes sans halogène

IEC 60754-1 - Quantité d’halogène = libre

Notes

Longueur de transmission maximale : Classe de maillons : CatEa (CAT6A), Canal : 74 m ; test de chaîne traînée : 10 millions de cycles ; vitesse : 30 cycles/min ; longueur de chaîne : 1 m, Test de torsion : 10 millions de cycles, vitesse : 20 cycles/min à une longueur de 1 m. Les tests de flexibilité sont réalisés à température ambiante dans le laboratoire Belden.

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 23-03-2026

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 23-03-2026
