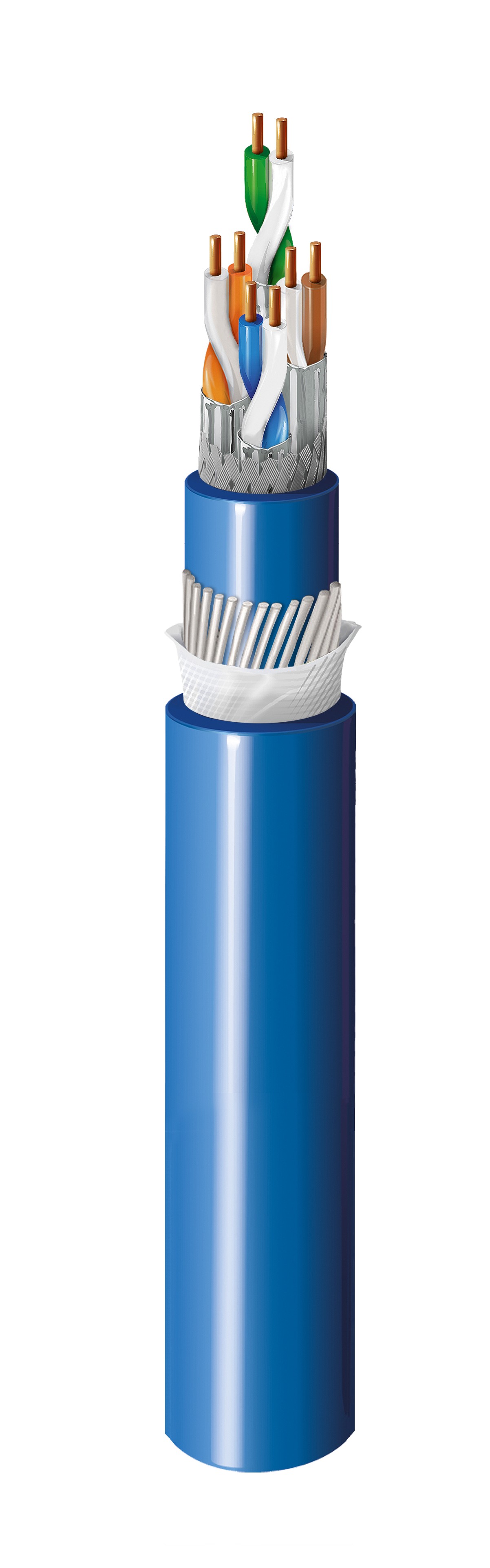

Câble de catégorie 6A-50106ASFLA

Câble CAT 6A 4PR x 23AWG S/FTP, conducteur en cuivre nu massif, isolation FMPE, blindage individuel Al-Mylar, blindage tressé TC, gaine intérieure LSZH, armature en fil d'acier, ruban de protection contre l'eau, gaine extérieure LSZH, intérieur/extérieur

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Les câbles Ethernet industriels sont utilisés pour interconnecter les commutateurs Ethernet industriels, les contrôleurs IP, les convertisseurs de média, les systèmes de contrôle distribués, les contrôleurs logiques programmables et la transmission de signaux de données de protocole industriel. Ces câbles conviennent à la transmission de 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Catégorie 6, EtherCAT. Ce sont des câbles robustes et très durables pour une utilisation en intérieur et en extérieur, conformes aux normes IEC 60332-3-24 et IEC 60754-1 & 2. &

Applications recommandées

Les câbles Ethernet industriels sont utilisés pour interconnecter les commutateurs Ethernet industriels, les contrôleurs IP, les convertisseurs de média, les systèmes de contrôle distribués, les contrôleurs logiques programmables et la transmission de signaux de données de protocole industriel. Ces câbles conviennent à la transmission de 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Catégorie 6, EtherCAT. Ce sont des câbles robustes et très durables pour une utilisation en intérieur et en extérieur, conformes aux normes IEC 60332-3-24 et IEC 60754-1 & 2. &

Détails de la construction

Conducteur

Element	Size	Material
Pair(s)	23 AWG	BC - Bare Copper

isolation

Material	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	1.40 mm (0.0551 in)	1.White & Blue, 2. White & Orange, 3. White & Green, 4. White & Brown

Blindage interne

Element	Shield Type	Material
Pair(s)	Tapes (Each Pair)	Bi-Laminate (Alum+Poly)

Gaine intérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Blindage extérieur

Shield Type	Material	Coverage
Braid	Tinned Copper (TC)	30%

Armure

Armor Type & Material
SWA - Steel Wire Armor

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Diamètre total du câble (nominal)	12,5 mm (0,492 po)

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Mutual Capacitance
95 Ohm/km (29 Ohm/1000ft)	0.56 pF/m (0.17 pF/ft)

Délai

Max. Delay Skew
25 ns/100m

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1	75.3	72.3	68.0	65.0	20.0	67.0	67.0	40.0	35.0
4	3.8	66.3	63.3	56.0	53.0	23.0	67.0	66.2	34.0	23.0
10.0	5.9	60.3	57.3	48.0	45.0	25.0	67.0	58.2	30.0	15.0
16	7.5	57.2	54.2	43.9	40.9	25.0	67.0	54.1	28.0	10.9
31.2	10.5	52.9	49.9	38.1	35.1	23.6	67.0	48.3	25.1	5.1
62.5	15.0	48.4	45.4	32.1	29.1	21.5	65.6	42.3	22.0
100	19.1	45.3	42.3	28.0	25.0	20.1	62.5	38.2	20.0
125	21.5	43.8	40.8	26.1	23.1	19.4	61.0	36.3	19.0
200	27.6	40.8	37.8	22.0	19.0	18.0	58.0	32.2	17.0
250	31.1	39.3	36.3	20.0	17.0	17.3	56.5	30.2	16.0
300	34.3	38.1	35.1	18.5	15.5	17.3	53.3	28.7
500	45.3	34.8	31.8	14.0	11.0	17.3	52.0	24.2

Voltage

Voltage Rating
72 V DC

Caractéristiques mécaniques

Température

Operating
-30°C to + 70°C

Rayon de courbure

Installation Min.
125 mm (4.92 in)

Poids câble en vrac	290 kg/km (190 lb/1000 pi)

Normes et conformité

Environnement compatible	Intérieur, extérieur
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-22
Catégorie de données	Catégorie 6A
Conformité ISO/IEC	CEI 61156-5, ISO/CEI 11801
