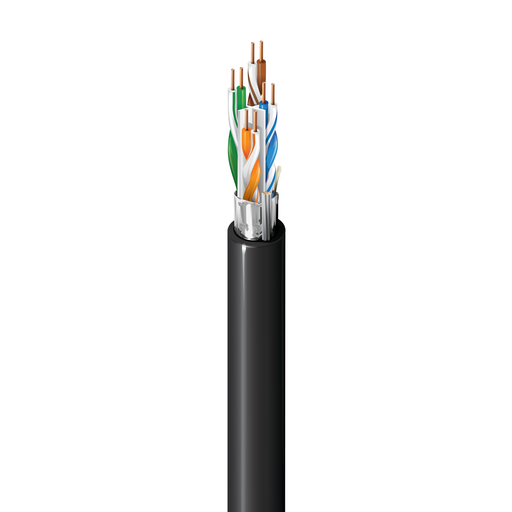

IOP6AF

Câble intérieur/extérieur de catégorie 6A, 4 paires, F/UTP, CMP/CMX, sans gel

...
Câble horizontal local de catégorie 6A, Intérieur/extérieur, 4 paires, conducteurs en cuivre brut solide 23 AWG, blindage par feuille d'aluminium F/UTP, Plénum-CMP/CMX extérieur, sans gel

Régions disponibles : Global
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Intérieur/extérieur, Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, environnement bruyants, HDBaseT, caméras IP, Sites humides suivant les notes sur le produit

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
23 Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
FEP – Éthylène propylène fluoré Blanc et bleu, blanc et orange, blanc et vert, blanc et marron
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 26 AWG (7x34)
Gaine extérieure
Séparateur Matériel Diamètre nominale Fil de déchirement
Membre central (X-Spline® breveté) PVDF – Fluorure de polyvinylidène 6,9 mm (0,27 po) Oui

Diamètre total du câble (nominal)

6,9 mm (0,27 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 45 pF/100 m
Délai
Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 70 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion Max. (atténuation) [dB/100 m] NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) Impédance ajustée max./min. PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 74,3 72,3 72,2 70,2 67,8 64,8 20,0 105 +/- 10 115 +/- 15 67,0 67,0 40,0 35,0
4 3,8 65,3 63,3 61,5 59,5 55,8 52,8 23,0 105 +/- 10 100 +/- 7 67,0 66,2 40,0 23,0
8 5,3 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100 +/- 22 100 +/- 7 67,0 60,1 40,0 16,9
10 5,9 59,3 57,3 53,4 51,4 47,8 44,8 25,0 100 +/- 22 100 +/- 7 67,0 58,2 40,0 15,0
16 7,5 56,2 54,2 48,8 46,8 43,7 40,7 25,0 100 +/- 22 100 +/- 7 67,0 54,1 38,0 10,9
20 8,4 54,8 52,8 46,4 44,4 41,8 38,8 25,0 100 +/- 22 100 +/- 7 67,0 52,2 37,0 9,0
25 9,4 53,3 51,3 44,0 42,0 39,8 36,8 24,3 100 +/- 22 100 +/- 7 67,0 50,2 36,0 7,0
31,25 10,5 51,9 49,9 41,4 39,4 37,9 34,9 23,6 100 +/- 22 100 +/- 7 67,0 48,3 35,1 5,1
62,5 15,0 47,4 45,4 32,4 30,4 31,9 28,9 21,5 100 +/- 22 100 +/- 7 65,6 42,3 32,0
100 19,1 44,3 42,3 25,2 23,2 27,8 24,8 20,1 100 +/- 22 100 +/- 7 62,5 38,2 30,0
200 27,6 39,8 37,8 12,2 10,2 21,8 18,8 18,0 100 +/- 22 100 +/- 7 58,0 32,2 27,0
250 31,1 38,3 36,3 7,3 5,3 19,8 16,8 17,3 100 +/- 32 100 +/- 7 56,5 30,2 26,0
300 34,3 37,1 35,1 2,9 0,9 18,3 15,3 16,8 100 +/- 32 100 +/- 7 55,3 28,7 25,2
350 37,2 36,1 34,1 16,9 13,9 16,3 100 +/- 32 100 +/- 7 54,3 27,3 24,6
400 40,1 35,3 33,3 15,8 12,8 15,9 100 +/- 32 100 +/- 7 53,5 26,2 24,0
450 42,7 34,5 32,5 14,7 11,7 15,5 100 +/- 32 100 +/- 7 52,7 25,1 23,5
500 45,3 33,8 31,8 13,8 10,8 15,2 100 +/- 32 100 +/- 7 52,0 24,2 23,0
Voltage
Tension nominale UL
300 V (CMP), 300 V (CL3P)
Caractéristiques mécaniques
Température
Température UL Température de service Installation Stockage
150C -40° C à +75° C De 0° C à +60° C -40° C à +75° C
Rayon de courbure
Installation min.
69 mm (2,7 po)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

39 lb/1000 pieds (58 kg/km)

Normes et conformité

Environnement compatible

Intérieur/extérieur, exposition à l’eau/conduit souterrain, intérieur, extérieur, résistance à la lumière du soleil, enfouissement - enfouissement technique uniquement

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité NEC / UL

Article 800, CMP

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

11801 ed 2.2 (2011) classe EA

Conformité CENELEC

Classe de ségrégation selon EN50174-2 = a

Conformité aux directives européennes

PORTÉE

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. La protection supplémentaire contre l’écrasement et les chocs comprendrait le blindage des câbles, l’installation dans une conduite ou l’installation avec des barrières supérieures conformément au bulletin technique T/8-6 de Belden. Le système de gaine du câble est spécialement conçu pour protéger son noyau. Le câble ne contient pas de ruban d'étanchéité, de gel ou de poudre. Doit être installé conformément aux codes électriques applicables. Maintenir l'intégrité de la gaine pendant l'installation. Évitez que l'eau ou les liquides pénètrent le fourreau de la gaine ou les extrémités du câble. S'assurer que les extrémités du câble sont protégées contre l'eau et les liquides après l'installation.

Historique

Mise à jour et révision

Numéro de révision : 0.139 Date de révision : 27-03-2025

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur
IOP6AF 0101000 Noir Bobine 1 000 pi
