Numéro de produit : OSP6AF

Datatuff Ind. Cat. Câble OSP 6A, 4 paires, F/UTP, Rempli de gel

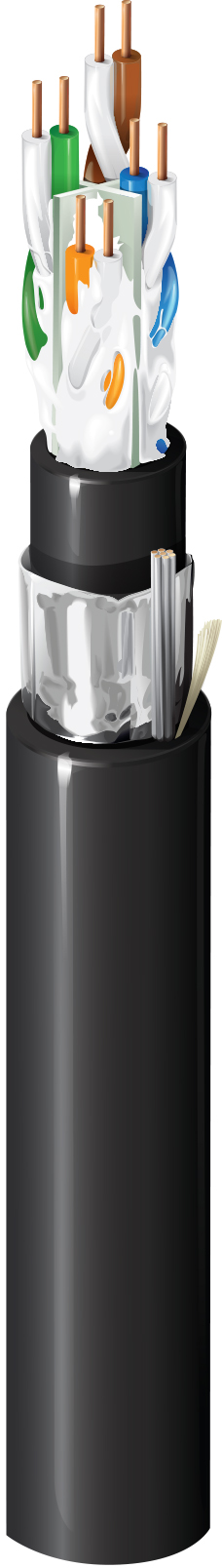

Câble Datatuff industriel de catégorie 6A (500 MHz), classé OSP, 4 paires, conducteurs en cuivre brut solide 23 AWG, F/UTP, Gaine intérieure en polyoléfine, rempli de gel, Gaine extérieure en polyoléfine

  • Disponibilité:
    Amériques
  • Inventaire mondial :
    Disponible
OSP 6AF
  • OSP 6AF
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

OSP - extérieur des usines, Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, HDBaseT

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Conducteur

Taille Câblé Matériel Nombre de paires
23 Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
PO – Polyoléfine Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Gaine intérieure

Matériel Diamètre nominale
PE - Polyéthylène 6,6 mm (0,26 po)

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 26 AWG (7x34)

Blocage de l'eau

Rempli de gel

Gaine extérieure

Séparateur Matériel Diamètre nominale Fil de déchirement
Élément central (X-Spline® breveté),technologie de barrière EquiBlock™ PO – Polyoléfine 9,14 mm (0,360 po) Oui

Diamètre total du câble (nominal)

9,14 mm (0,360 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 45 pF/100 m

Délai

Fréquence Délai de propagation maximum Vitesse de propagation nominale
100 MHz 45 ns/100 m 64 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion Max. (atténuation) [dB/100 m] NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) Impédance ajustée max./min. PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 74,3 72,3 72,2 70,2 67,8 64,8 20,0 105 +/- 10 115 +/- 15 67,0 67,0 40,0 35,0
4 3,8 65,3 63,3 61,5 59,5 55,8 52,8 23,0 105 +/- 10 100 +/- 7 67,0 66,2 40,0 23,0
8 5,3 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100 +/- 22 100 +/- 7 67,0 60,1 40,0 16,9
10 5,9 59,3 57,3 53,4 51,4 47,8 44,8 25,0 100 +/- 22 100 +/- 7 67,0 58,2 40,0 15,0
16 7,5 56,2 54,2 48,8 46,8 43,7 40,7 25,0 100 +/- 22 100 +/- 7 67,0 54,1 38,0 10,9
20 8,4 54,8 52,8 46,4 44,4 41,8 38,8 25,0 100 +/- 22 100 +/- 7 67,0 52,2 37,0 9,0
25 9,4 53,3 51,3 44,0 42,0 39,8 36,8 24,3 100 +/- 22 100 +/- 7 67,0 50,2 36,0 7,0
31,25 10,5 51,9 49,9 41,4 39,4 37,9 34,9 23,6 100 +/- 22 100 +/- 7 67,0 48,3 35,1 5,1
62,5 15,0 47,4 45,4 32,4 30,4 31,9 28,9 21,5 100 +/- 22 100 +/- 7 65,6 42,3 32,0
100 19,1 44,3 42,3 25,2 23,2 27,8 24,8 20,1 100 +/- 22 100 +/- 7 62,5 38,2 30,0
200 27,6 39,8 37,8 12,2 10,2 21,8 18,8 18,0 100 +/- 22 100 +/- 7 58,0 32,2 27,0
250 31,1 38,3 36,3 7,3 5,3 19,8 16,8 17,3 100 +/- 32 100 +/- 7 56,5 30,2 26,0
300 34,3 37,1 35,1 2,9 0,9 18,3 15,3 16,8 100 +/- 32 100 +/- 7 55,3 28,7 25,2
350 37,2 36,1 34,1 16,9 13,9 16,3 100 +/- 32 100 +/- 7 54,3 27,3 24,6
400 40,1 35,3 33,3 15,8 12,8 15,9 100 +/- 32 100 +/- 7 53,5 26,2 24,0
450 42,7 34,5 32,5 14,7 11,7 15,5 100 +/- 32 100 +/- 7 52,7 25,1 23,5
500 45,3 33,8 31,8 13,8 10,8 15,2 100 +/- 32 100 +/- 7 52,0 24,2 23,0

Voltage

Tension nominale
300 V

Température

Température de service Installation Stockage
-40° C à +75° C -40° C à +60° C -40° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
76 mm (3,0 po) 3,75 po (95,3 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

49 lb/1000 pieds (73 kg/km)

Environnement compatible

Extérieur, extérieur, résistance à la lumière du soleil, aérien - lorsqu’il est pris en charge par un fil porteur, enfouissement - enfouissement technique uniquement

Conformité CPR

CPR Euroclass : Fca; classe CPR UKCA : Fca

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

11801 ed 2.2 (2011) classe EA

Conformité CENELEC

Classe de ségrégation selon EN50174-2 = a

Conformité aux directives européennes

Directive européenne 2015/863/EU (amendement RoHS 2), directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Il n’est pas garanti que le câble réponde à la spécification TIA 568.2 pour un retard supérieur à une longueur de 90 m. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0. Entièrement bloqué par l’eau. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. La protection supplémentaire contre l’écrasement et les chocs comprendrait le blindage des câbles, l’installation dans une conduite ou l’installation avec des barrières supérieures conformément au bulletin technique T/8-6 de Belden. Belden recommande l'utilisation d'un point de démarcation d'entrée pour le passage des câbles OSP pleins de gel dans les immeubles à cause du modèle des câbles contenant du gel approprié pour les environnements extérieurs. Le point de transition proposé est le coupleur à noyau du REVConnect, numéro de référence RVACPKUBK-S1.
