Numéro de produit: 50106ASFR

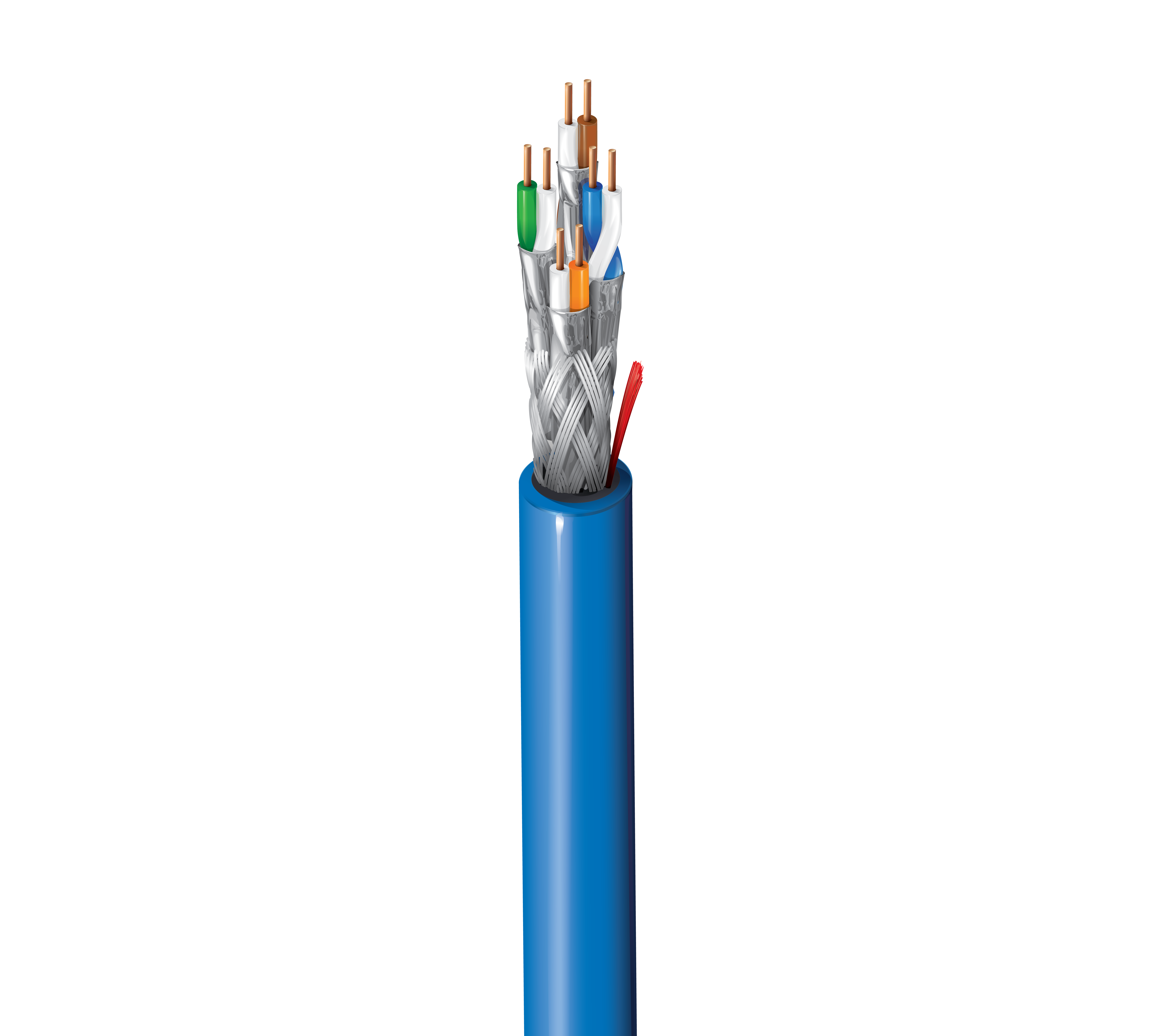

Câble Ethernet industriel BELDEN CAT6A, S/FTP, LSZH, anti-rongeurs, anti-termites, 4 paires, AWG 23, intérieur

Câble Ethernet industriel BELDEN CAT6A, S/FTP, 4x2x 23AWG, conducteurs en cuivre nu massif, isolation en mousse de polyoléfine, paires blindées individuellement par feuille & Blindage tressé en cuivre étamé global, gaine LSZH, câble anti-rongeurs & anti-termites.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
50106ASFR
5 de 5

Spécifications

Expand All

Applications recommandées

Ethernet : 10 GBase-T, 100Base-TX, 1000Base-T

Conducteur

Element Size Material
Pair(s) 23 AWG BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PO - Polyolefin (Foam) 1.35 mm (0.0531 in) 1. White & Blue, 2. Orange & White, 3. Green & White, 4. Brown & White

Blindage interne

Element Shield Type Material
Pair(s) Tapes (Each Pair) Bi-Laminate (Alum+Poly)

Blindage extérieur

Shield Type Material Coverage
Braid Tinned Copper (TC) 30%

Gaine extérieure

Material Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) Yes

Diamètre total du câble (nominal)

7.8 ± 0.3 mm

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
95 Ω/km @ 20°C 100 Ohm

Notes du tableau des appareils électriques

Vitesse nominale de propagation : 0,77

Haute fréquence

Frequency Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB] Min. Coupling Attenuation [dB]
1 2.1 75.3 72.3 73.2 70.2 68 65 20 67 67 40 35
4 MHz 3.8 66.3 63.3 62.5 59.5 56 53 23 67 66.2 34 23
10 MHz 5.9 60.3 57.3 54.4 51.4 48 45 25 67 58.2 30 15
16 MHz 7.5 57.2 54.2 49.7 46.7 43.9 40.9 25 67 54.1 28 10.9
31.3 MHz 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67 48.3 25.1 5.1 55
62.5 MHz 15 48.4 45.4 33.4 30.4 32.1 29.1 21.5 65.6 42.3 22 55
100 MHz 19.1 45.3 42.3 26.2 23.2 28 25 20.1 62.5 38.2 20 55
125 MHz 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61 36.3 19 53
200 MHz 27.6 40.8 37.8 13.2 10.2 22 19 18 58 32.2 17 49
250 MHz 31.1 39.3 36.3 8.2 5.2 20 17 17.3 56.5 30.2 16 47
350 MHz 37.3 37.1 34.1 17.1 14.1 17.3 54.3 27.3 44
500 MHz 45.3 34.8 31.8 14 11 17.3 52 24.2 41

Impédance de transfert

Frequency Max. Transfer Impedance
1 50
10 100
30 200
100 1000

Voltage

Voltage Rating Breakdown Voltage
72 V DC 2500V DC/2Sec.

Température

Operating Storage
-30°C to + 60°C -20°C to + 50°C

Rayon de courbure

Installation Min.
62.4 mm (2.46 in)

Poids câble en vrac

67 kg/km (45 lb/1000 pi)

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-22

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/CEI 11801 Éd. 2.0:2002/A2:2010/C1:2011IEC 61156-5

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0, IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité max. = 10 S/mm, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3 µ

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), Directive UE 2011/65/EU (RoHS 2),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 26-02-2026

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 26-02-2026
