Numéro de produit: 50106FLS

CAT 6 4P23AWG, F/UTP, SWA, gaine LSZH, intérieur/extérieur

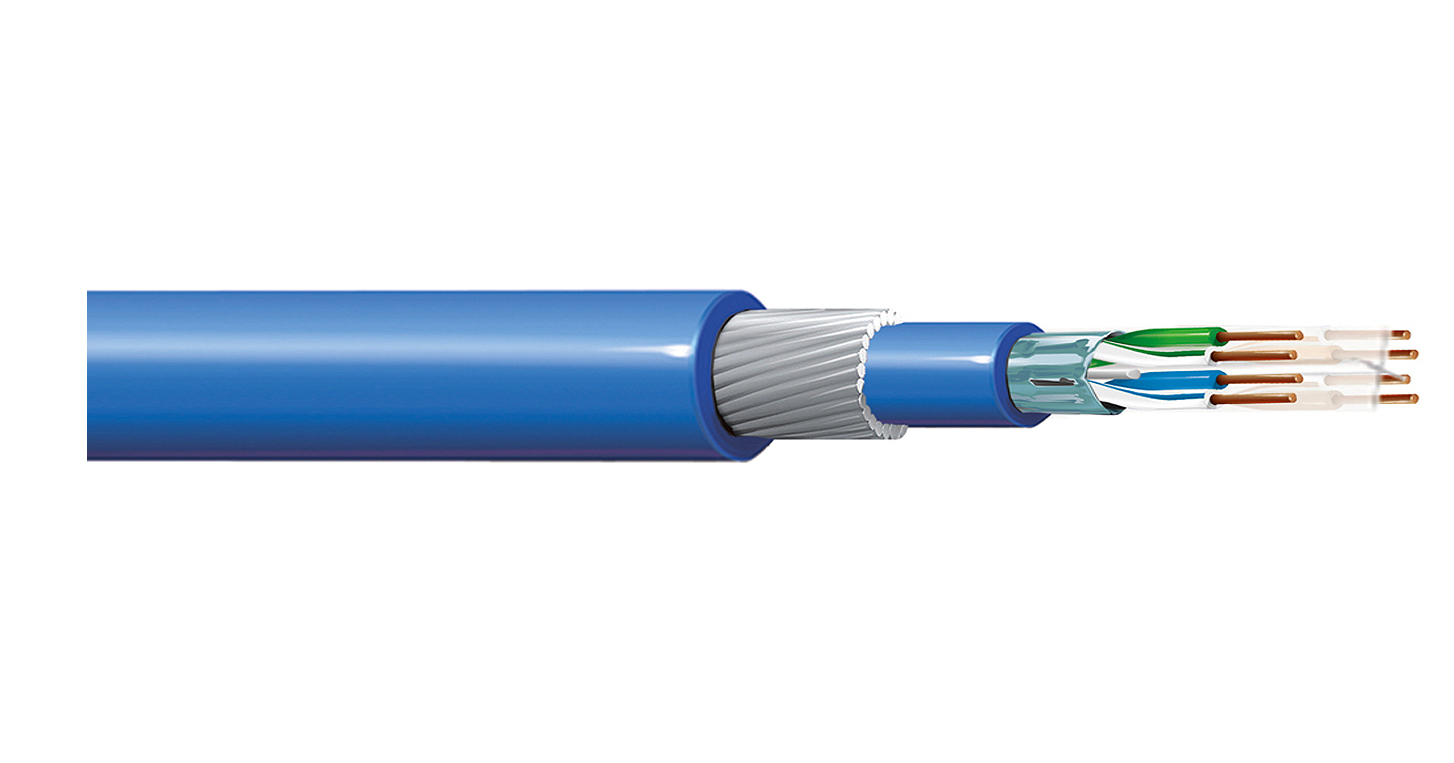

Câble CAT 6 4PR x 23AWG F/UTP, conducteur en cuivre nu massif, isolation PO, blindage par feuille, gaine intérieure LSZH, armature en fil d'acier, gaine extérieure LSZH, intérieur/extérieur

  • Disponibilité:
    Mondial
  • Statut:
    Actif
50106FLS
5 de 5

Spécifications

Expand All

Applications recommandées

Les câbles Ethernet industriels sont utilisés pour interconnecter les commutateurs Ethernet industriels, les contrôleurs IP, les convertisseurs de média, les systèmes de contrôle distribués, les contrôleurs logiques programmables et la transmission de signaux de données de protocole industriel. Ces câbles conviennent à la transmission de 1000BASE-TX Gigabit Ethernet, 100BASE-T Ethernet, 100BaseVG ANYLAN, 155ATM, 622ATM, RS-422, 250MHz Catégorie 6, EtherCAT. Ce sont des câbles robustes et très durables pour une utilisation en intérieur et en extérieur, conformes aux normes IEC 60332-3-24 et IEC 60754-1 & 2 &

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code
PO - Polyolefin 1.10 mm (0.0433 in) Blue & White with Blue Markings, Orange & White with Orange Markings, Green & White with Green Markings, Brown & White with Brown Markings

Blindage interne

Shield Type Material Drainwire Type
Tape Bi-Laminate (Alum+Poly) 26 AWG (Solid) TC

Gaine intérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 9.0 mm (0.35 in)

Armure

Armor Type & Material
SWA - Steel Wire Armor

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 12.3 mm (0.484 in)

Électricité

Max. Conductor DCR Max. Capacitance Unbalance Nom. Characteristic Impedance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m 100 Ohm

Délai

Max. Delay Max. Delay Skew
538 ns/100m 45 ns/100m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
1 2 74.3 72.3 67.8 64.8 20
4 3.8 65.3 63.3 55.8 52.8 23
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6 59.3 57.3 47.8 44.8 25
16 7.6 56.2 54.2 43.7 40.7 25
20 8.5 54.8 52.8 41.8 38.8 25
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.9 28.9 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.4 39.4 24 21 18.8
200 29 39.8 37.8 21.8 18.8 18
250 32.8 38.3 36.3 19.8 16.8 17.3

Voltage

Voltage Rating
300 V

Température

Operating
-20°C to +75°C

Rayon de courbure

Installation Min.
98.0 mm (3.86 in)

Tension de traction maximum

110 N (25 lbf)

Poids câble en vrac

282 kg/km (189 lb/1000 pi)

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement

Catégorie de données

Catégorie 6

Conformité ISO/IEC

ISO/CEI 11801

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité max. = 10 S/mm, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ

Conformité aux directives européennes

Directive UE 2011/65/EU (RoHS 2)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.92 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.92 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur
50106FLS 010305M Noir Bobine 305 m
50106FLS-A500 Noir Bobine 500 m
50106FLS 006305M Bleu Bobine 305 m
50106FLS 008305M Gris Bobine 305 m
50106FLS-P500 Vert Bobine 500 m
