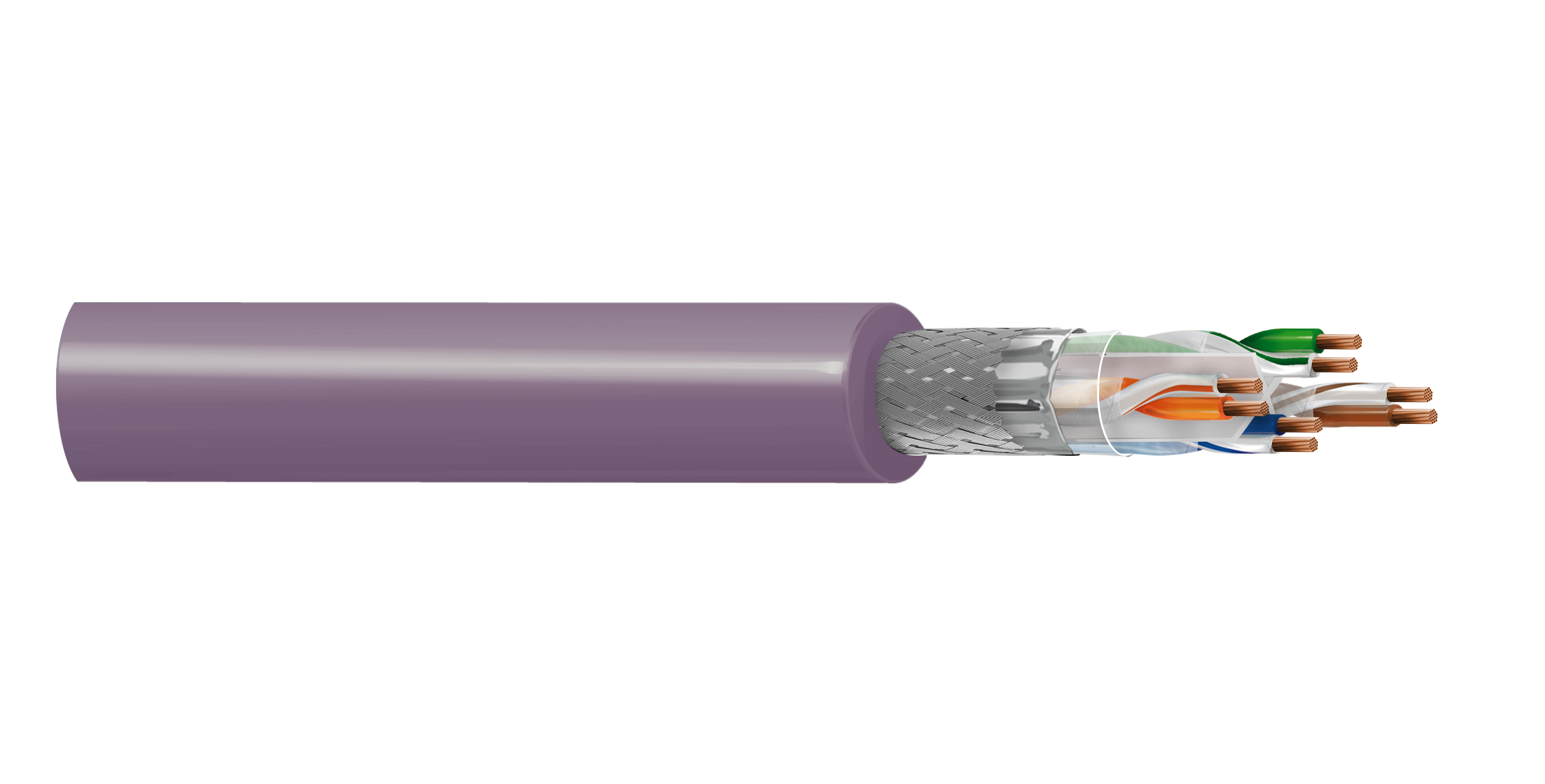

Câble Ethernet industriel-50106HSF

Câble Ethernet industriel BELDEN CAT6, SF/UTP, 4 conducteurs toronnés en cuivre nu de 2 x 0,15 mm², isolation en polyoléfine, blindage par feuille et tresse de cuivre étamé, gaine en PVC, câble haute flexibilité, 10 millions de cycles de flexion (chaîne porte-câbles), AWM 2095, 80 °C, 300 V, FT2

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Ethernet : 10 GBase-T, 100Base-TX, 1000Base-T

Détails de la construction

Conducteur

Element	Size	Material
Pair(s)	0.15 mm²	BC - Bare Copper

isolation

Material	Nom. Insulation Diameter	Color Code
PO - Polyolefin	1.0 mm (0.039 in)	White/Blue, Blue, White/Orange, Orange, White/Green, Green, White/Brown, Brown

Blindage extérieur

Shield Type	Material	Coverage
Tape	Polyester + Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)	80%

Gaine extérieure

Material
PVC - Polyvinyl Chloride

Diamètre total du câble (nominal)	7,3 mm (0,29 po)

Caractéristiques électriques

Électricité

Max. Conductor DCR	Nom. Characteristic Impedance
145 Ω/km @ 20°C	100 Ohm

Notes du tableau des appareils électriques	Longueur de transmission maximale a) Classe de liaison : Classe E (application de données jusqu'à 250 MHz), canal : 74 m, permanent : 63 m ; vitesse nominale de propagation : 72 %

Voltage

UL Voltage Rating	Breakdown Voltage
300 V	2000V AC/Min.

Caractéristiques mécaniques

Température

Operating
-20 ℃ to + 80℃

Notes du tableau du rayon de cintrage	Essai de chaîne porte-câbles (5 millions de cycles) : a) Rayon de courbure : max. 12,5D, vitesse : min. 30 cycles/min, longueur de chaîne : 1 m ; essai de chaîne porte-câbles (10 millions de cycles) : a) Rayon de courbure : max. 14,5D, vitesse : min. 30 cycles/min, longueur de chaîne : 1 m

Normes et conformité

Conformité AWM	AMW 2095
Conformité CEC / C(UL)	AWM I/II 80C 300V
Catégorie de données	Catégorie 6
Conformité aux directives européennes	Directive UE 2015/863/EU (amendement RoHS 2), Directive UE 2011/65/EU (RoHS 2),
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
