Numéro de produit: 74005E

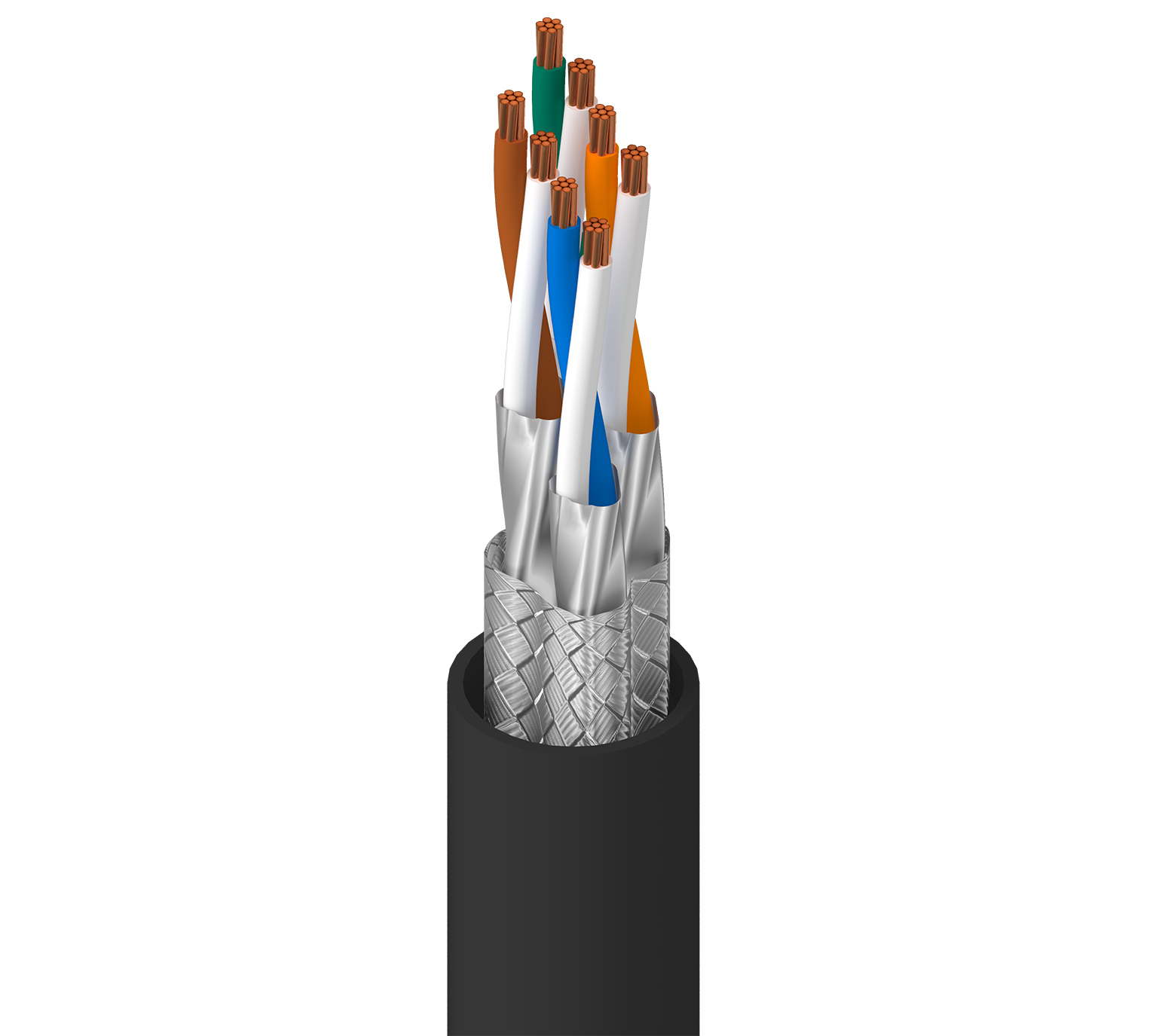

DataTuff® 7, 4PR #26 Str BC, PO ins, S/FTP, gaine PVC, AWM 20121

DataTuff® 7, 4 paires de fils de cuivre nu AWG 26 - toronnés, isolation en polyéthylène, blindage par tresse globale S/FTP / feuille individuelle, gaine en PVC, AWM 20121

  • Disponibilité:
    Mondial
  • Statut:
    Actif
74005E
5 de 5

Spécifications

Expand All

Applications recommandées

Cat7, environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Size Stranding Material No. of Pairs
26 AWG Stranded BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.05 mm (0.0413 in) White & Blue, White & Orange, White & Green, White & Brown

Âme du câble

Description
2 twisted insulated conductors, 4 pairs twisted together left hand lay

Blindage interne

Element Shield Type Material
Individual Shielded Pair Tape Bi-Laminate (Alum+Poly)

Blindage extérieur

Shield Type Material
Braid Tinned Copper (TC)

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 6.8 mm (0.27 in)

Diamètre total du câble (nominal)

6,8 mm (0,27 po)

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
145 Ohm/km (44.2 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Délai

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 70%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation)
1 2.7 dB/100m
4 5.5 dB/100m
10 8.5 dB/100m
16 10.8 dB/100m
20 12.1 dB/100m
31.25 15.2 dB/100m
62.5 21.8 dB/100m
100 27.8 dB/100m
200 40.1 dB/100m
300 50 dB/100m
600 73.3 dB/100m

Voltage

UL Voltage Rating
30 V RMS

Température

Operating Installation Storage
-40°C to +80°C -15°C To + 60°C -40°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
30 mm (1.2 in) 65 mm

Tension de traction maximum

80 N (18 lbf)

Environnement compatible

Intérieur - Euroclass Eca, intérieur, résistance à la lumière du soleil - noir uniquement, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité AWM

AWM 20121

Catégorie de données

Catégorie 7

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/IEC 11801-1

Conformité CENELEC

EN 50173-1

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.199 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.199 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
74005E.01500 Noir Bobine 500 m 8719605013255
