Numéro de produit: 74034PU

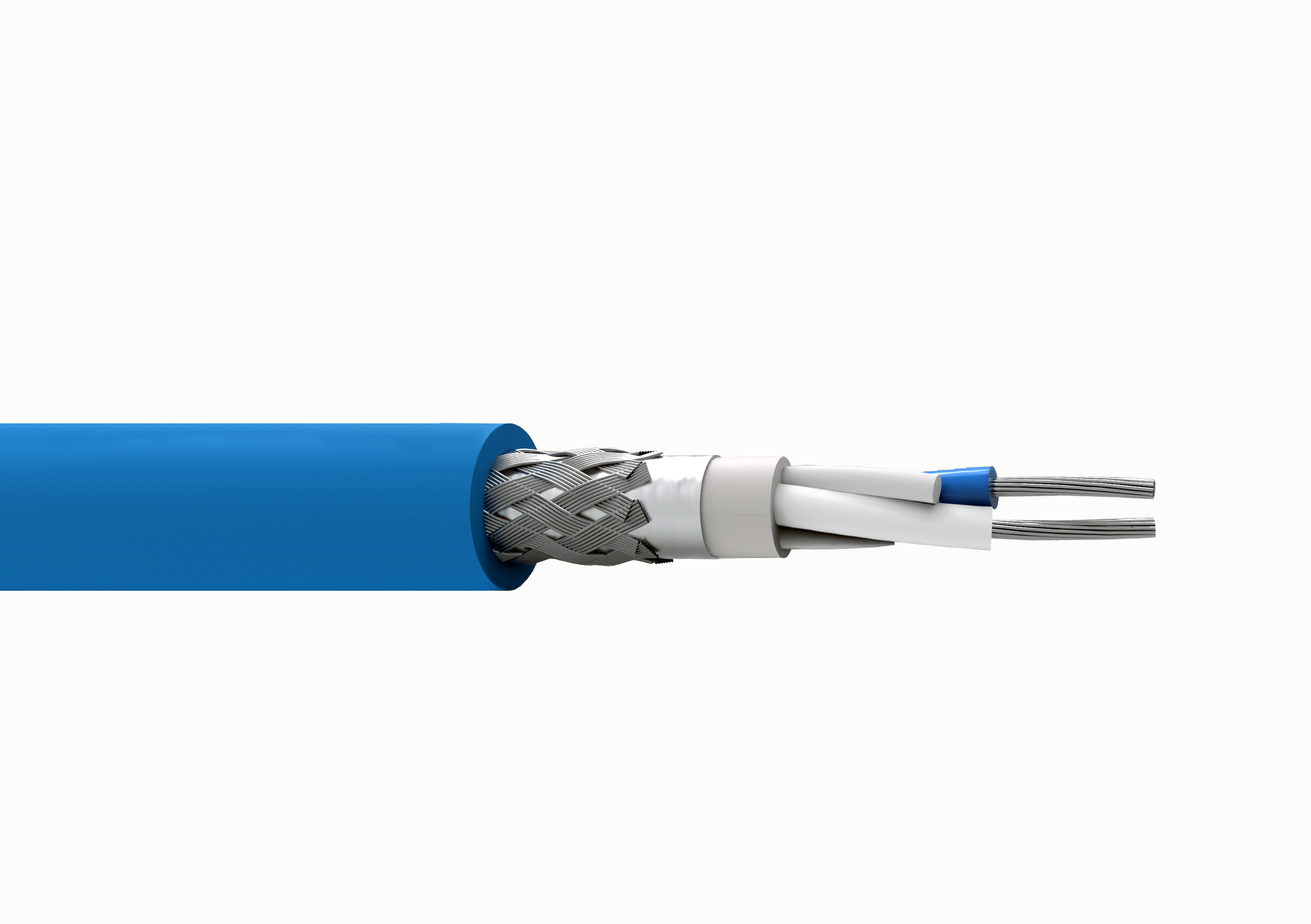

Câble Ethernet flexible Belden 26 AWG SPE

Câble Ethernet flexible Belden 26 AWG SPE, câble pour applications de chaîne d'entraînement avec gaine en PU à double blindage.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
74034PU
5 de 5

Spécifications

Expand All

Applications recommandées

1 Ethernet à paire unique, jusqu'à 600 MHz accord IEEE 802.3bp (1000BASE-T1)

Conducteur

Element Size Stranding Material No. of Pairs
Pair(s) 26 AWG 19x0.10 mm TC - Tinned Copper 1

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.1 mm (0.043 in) White, Blue

Gaine intérieure

Material Color
TPE - Thermoplastic Elastomer White

Blindage extérieur

Shield Type Material Coverage
Tape Polyester + Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Gaine extérieure

Material
PUR - Polyurethane (Halogen Free)

Diamètre total du câble (nominal)

5,0 mm (0,20 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
150 Ω/km @ 20°C 100 Ohm

Haute fréquence

Frequency Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance Min. Coupling Attenuation [dB]
1 3.1 dB/100 m 20 40 40 50
4 MHz 5.6 dB/100 m 23 40 28 75.9
10 MHz 8.7 dB/100 m 25 35 20 100
20 MHz 12.3 dB/100 m 25 30.5 14 154.9
30 MHz 15.1 dB/100 m 18.5 27.8 10.5 200 85
100 MHz 27.8 dB/100 m 15.6 20 5.0 85
600 MHz 70.7 dB/100 m 15.6 8.3 5.0 69.4
1000 MHz 65

Voltage

UL Voltage Rating Breakdown Voltage
300 V 2kV ac/min

Température

Operating
-40 ℃ to + 80℃

Propriétés de traînage/de flexion

Motion Number of Cycles Radius Speed Acceleration Traverse Length
Trailing/Bending 5,000,000 75 mm 3 m/s 10 m/s² 5 m

Poids câble en vrac

32 kg/km (22 lb/1000 pi)

Conformité AWM

AWM 20549

Catégorie de données

SPE 1000 Mbit/s

Conformité ISO/IEC

IEC 61156-12, UL 758

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0,5 %

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), Directive UE 2011/65/EU (RoHS 2),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

HF : Selon EN 60684-2 : ≤0,1 %

Mise à jour et révision

Numéro de révision : 0.30 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.30 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
74034PU-C500 Bleu clair Bobine 500 m 8719605219572
