Numéro de produit: BA43105

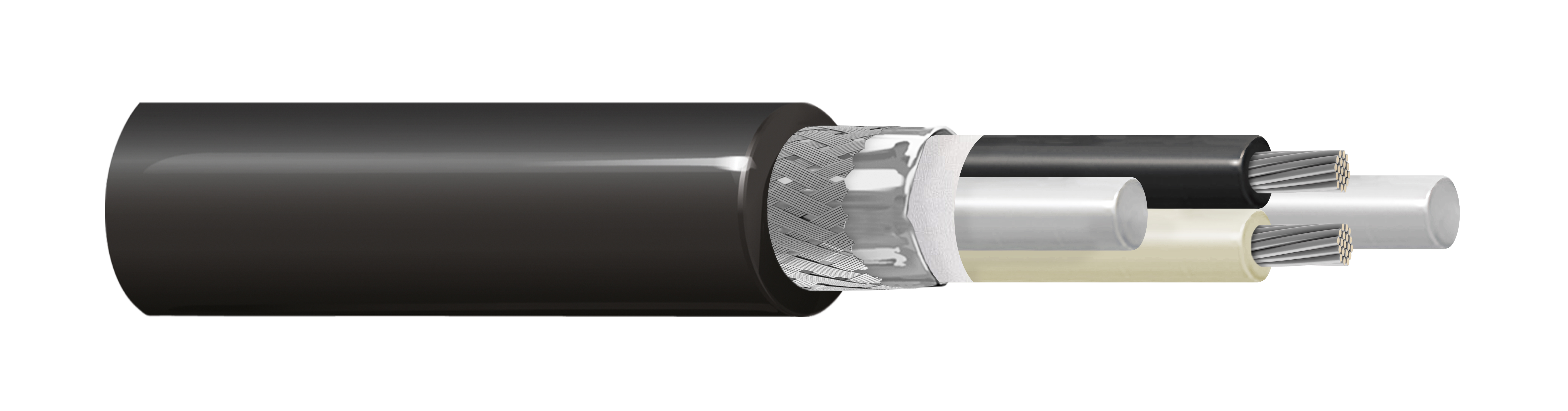

RailTuff™ 2 noyaux WTB Câble TCN pour chemin de fer avec matériau LSZH

Conducteurs en cuivre étamé 2C, 0,75 brin, isolation PE XL-Foam, blindés, gaine extérieure XL-LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif
BA43105
5 de 5

Spécifications

Expand All

Applications recommandées

Câble de données WTB (wire train bus) pour les installations fixes et protégées à l’intérieur des véhicules ferroviaires. Ce câble est appliqué pour la transmission de signaux numériques avec un bon taux de transmission aux hautes fréquences. Il convient au câblage des composants du réseau de communication (TCN) sur l’ensemble de la rame. Ce câble répond aux exigences des parties pertinentes des normes ferroviaires internationales telles que DIN 5510-2, EN 50153, EN 50155, EN 50305, EN 45545-2 et TJ/CL-313.

Conducteur

Size Material Notes
0.75 mm² TC - Tinned Copper Nom. Conductor Stranding 19/0.22 mm

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 2.65 mm (0.104 in) Black and White

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 90%

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant, Thermoset)

Diamètre total du câble (nominal)

8,25 mm (0,325 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
Max. 26.7 Ohm/km 120 Ohm

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m]
1 10
2 14

Voltage

UL Voltage Rating
300 V

Température

Operating
-40°C to +90°C

Rayon de courbure

Installation Min.
4×D

Environnement compatible

Intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-25

Conformité CENELEC

EN 45545-2

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Notes

Capacité (1MHz) Core to Core : 65 pF / m (Max.)

Mise à jour et révision

Numéro de révision : 0.16 Date de révision : 26-02-2026

Mise à jour et révision

Numéro de révision : 0.16 Date de révision : 26-02-2026
