Numéro de produit: GQWM112

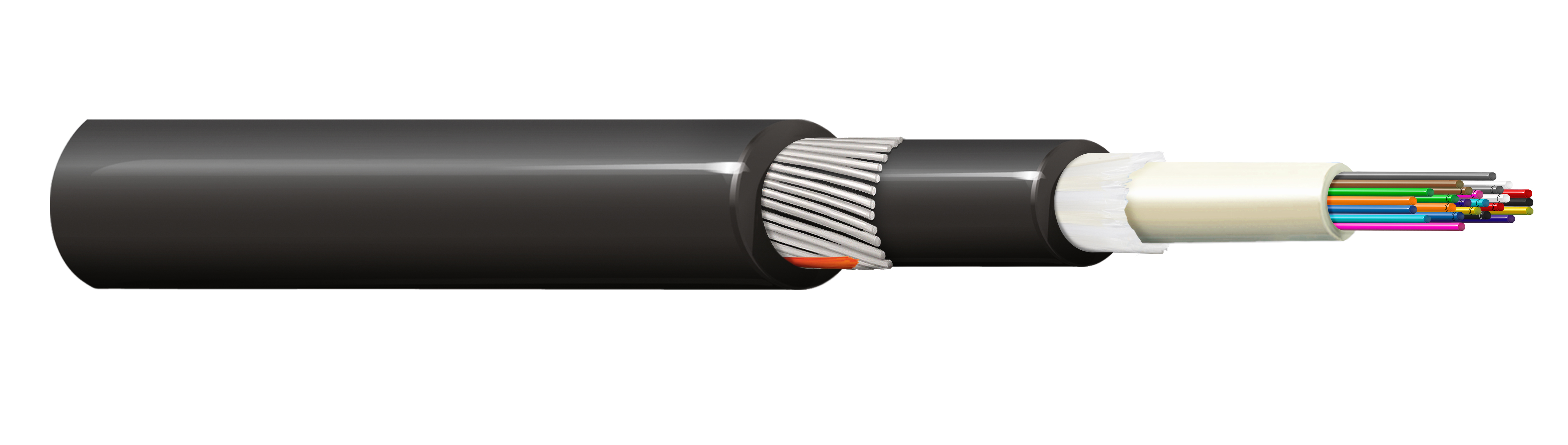

Tube OFC CLT universel (sans gel) : FILS DE VERRE + LSZH + SWA + LSZH (HAUTE TEMPÉRATURE) avec 1 tube sans gel de Ø3,3mm 12f MM OM1. CPR Eca.

Câble à fibre optique universel (intérieur/extérieur) à haute température d'installation à tube central libre (tube sans gel) avec fils de verre comme élément de résistance, gaine intérieure à faible émission de fumées et zéro halogène, armure en fil d'acier (protection complète contre les rongeurs) et gaine extérieure à faible émission de fumées et zéro halogène. Caractéristique du produit : ce câble bénéficie d'une protection améliorée contre les rongeurs par blindage en fil d'acier (protection totale contre les rongeurs). Constitué de 1 Tube sans gel d'un diamètre de 3,3mm avec 12 fibres MM OM1. CPR Euroclass Eca.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GQWM112
5 de 5

Spécifications

Expand All

Environnement

Intérieur/extérieur

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Conception du câble à fibre optique

Fiber Type Fiber Count Subunit Color
OM1 12 TIA coding (Gxxxxxx.T): Natural

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, aqua

Le noyau du câble est étanche

Oui

Blocage de l’eau du noyau du câble

Fils de verre hydrofuges

Poids câble en vrac

154 kg/km

Nombre de sous-unités actives

1

Nombre de places de sous-unités

1

Fibres par sous-unité

12

Type d'armure

Fil d'acier

Nombre de gaines

Gaine double

Gaine intérieure1 Diamètre nominal

5.8 mm

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Gaine extérieure

Material Color Nominal Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) Black 10.2 mm Yes

Notes du tableau de la gaine extérieure1

Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Atténuation maximale à 1300 nm

0.9 dB/km

Atténuation maximale à 850 nm

2.9 dB/km

Tests mécaniques

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 192 mm IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 192 mm IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 1500 N (337 lbf) IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1 500 N (112 lbf) IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 22 kN/m IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 11 kN/m IEC 60794-3-10

Plage de température de fonctionnement

-30 °C à +70 °C

Plage de température d'installation

-5 °C à +50 °C

Plage de température de stockage

-30 °C à +70 °C

Classification UL/Test de combustion

Non certifié UL

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum

10 µS/mm

Inflammabilité IEC

CEI 60332-1-2

IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum

4.3

IEC 60754-1 – Quantité d'halogène

Zéro

IEC 61034-2 – Transmittance minimale de la densité de la fumée

60%

CPR Euroclass

Eca

PORTÉE

Conforme

Conformité ISO/IEC

CEI 60794, ISO/CEI 11801-1

Protection contre les UV/la lumière du soleil

Oui

Mise à jour et révision

Numéro de révision : 0.4 Date de révision : 21-08-2025

Mise à jour et révision

Numéro de révision : 0.4 Date de révision : 21-08-2025
