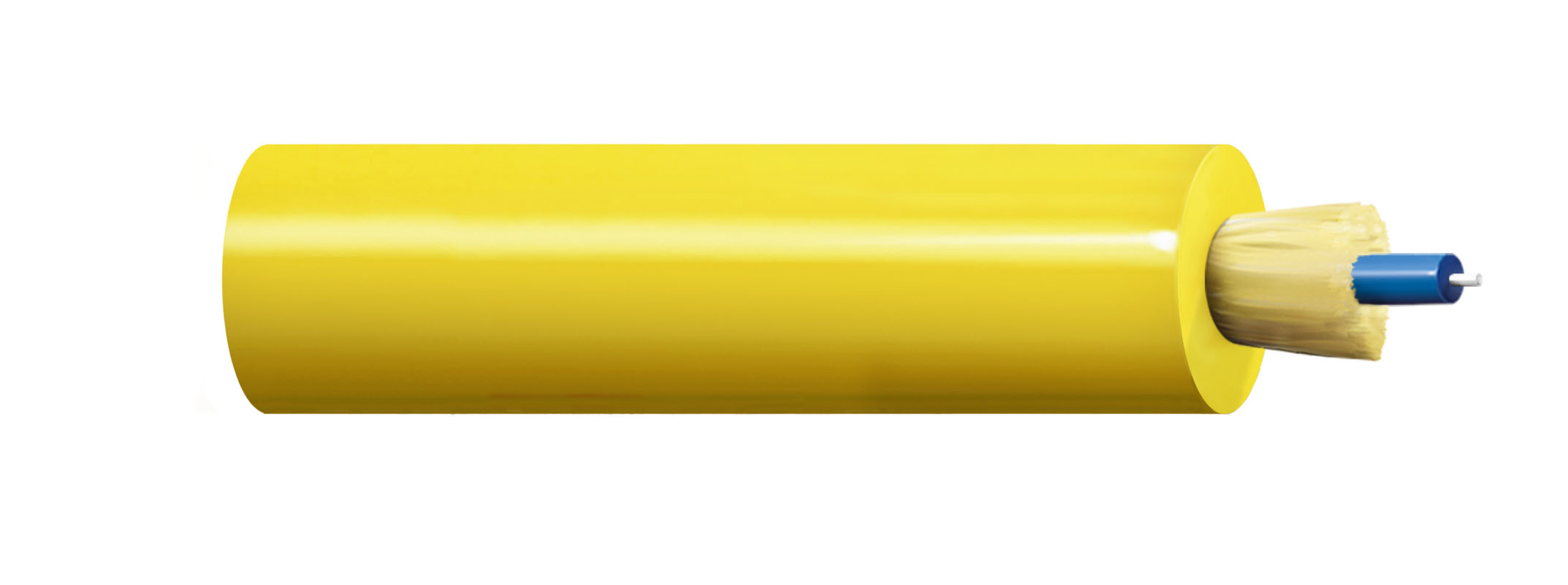

Numéro de produit: GIPSAD1

Cordon de raccordement intérieur semi-serré avec gaine LSZH 2,4 mm simplex SM OS2 G.652.D & G.657.A1. CPR Eca.

Cordon de raccordement semi-serré pour intérieur avec gaine extérieure à faible émission de fumée et zéro halogène. 2,4 mm simplex SM OS2 G.652.D & G.657.A1. CPR Euroclass Eca.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GIPSAD1
5 de 5

Spécifications

Expand All

Applications recommandées

Câbles de terminaison flexibles tels que pigtails, cordons de raccordement et cordons de test. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM. Applications à courte distance pour une utilisation en intérieur.

Type de fibre

OS2

Grade de fibre Acc à ITU-T

G.652D & G.657A1

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Construction de tampon de fibre

Semi-étanche

Diamètre du tampon de fibre

0.9 mm

Nombre de fibres

1

Code couleur de la fibre

Code TIA (Gxxxxxx.T) : bleu

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

2,4 mm (0,094 po)

Caractéristiques optiques

Wavelength 1310 nm 1550 nm 1625 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km 0.30 dB/km

Tests mécaniques

Description Tested Standard According to Family Specification
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 IEC 60794-2-10
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 IEC 60794-2-10
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1 IEC 60794-2-10
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 IEC 60794-2-10

Rayon de courbure minimal pendant le fonctionnement

60 mm

Résistance maximale à la traction pendant l'installation

300 N (67 lbf)

Résistance à la traction maximale pendant le fonctionnement

100 N (22 lbf)

Poids câble en vrac

5,6 kg/km (3,8 lb/1000 pi)

Plage de température d'installation

-15 °C à + 50 °C

Plage de température de fonctionnement

-40 °C à + 70 °C

Plage de température de stockage

-40 °C à + 70 °C

Environnement compatible

Intérieur - Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité ISO/IEC

CEI 60794< multisep/> ISO/CEI 11801-1

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité max. = 10 S/mm, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.166 Date de révision : 25-09-2025

Mise à jour et révision

Numéro de révision : 0.166 Date de révision : 25-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
GIPSAD1.012100 Rouge Bobine 2,100 m 8719605075543
GIPSAD1.004100 Jaune Bobine 4,100 m 8719605075536
GIPSAD1.T42100 Jaune Bobine 2,100 m 8719605235237
