Numéro de produit: GUPPA02

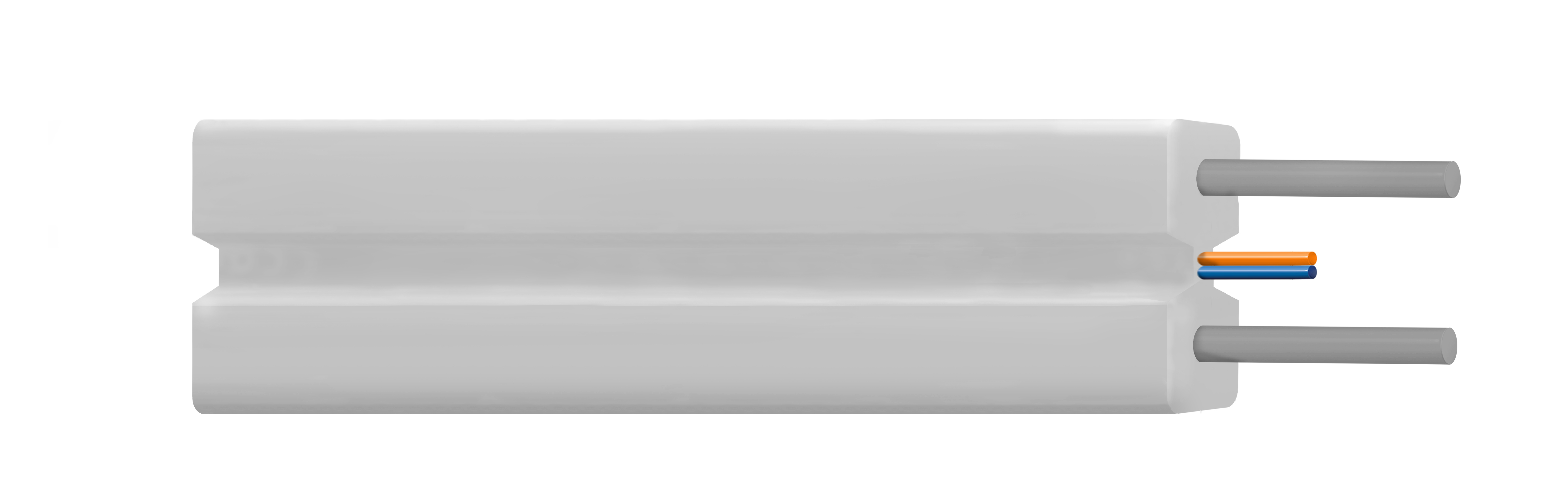

Cordon de raccordement universel avec gaine LSZH 2f SM OS2 G.652.D & G.657.A1. CPR Eca.

Cordon de raccordement universel (intérieur/extérieur) avec gaine extérieure à faible émission de fumée et zéro halogène. 2 fibres SM OS2 G.652.D & G.657.A1. CPR Euroclass Eca.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GUPPA02
  • GUPPA02
1 de 1

Spécifications

Expand All

Applications recommandées

Le câble plat de petite taille et léger offre une solution idéale pour les petits nombres de fibres nécessaires dans les sections finales d'un réseau optique, en particulier dans une installation de fibre optique jusqu'au domicile (FTTx)

Type de fibre

OS2

Grade de fibre Acc à ITU-T

G.652D & G.657A1

Nombre de fibres

2

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

2,2 mm (0,087 po)

Caractéristiques optiques

Wavelength 1310 nm 1550 nm 1625 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km 0.30 dB/km

Tests mécaniques

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 25 mm IEC 60794-2-10
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 25 mm IEC 60794-2-10
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 450 N (100 lbf) IEC 60794-2-10
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1 150 N (34 lbf) IEC 60794-2-10
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 5 kN/m IEC 60794-2-10

Poids câble en vrac

14 kg/km (9,4 lb/1000 pi)

Plage de température d'installation

-15 °C à + 50 °C

Plage de température de fonctionnement

-40 °C à + 70 °C

Plage de température de stockage

-40 °C à + 70 °C

Environnement compatible

Intérieur/extérieur

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité ISO/IEC

CEI 60794< multisep/> ISO/CEI 11801-1

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µ S/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.241 Date de révision : 26-09-2025

Mise à jour et révision

Numéro de révision : 0.241 Date de révision : 26-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
GUPPA02.002100 Blanc Bobine 2,100 m 8719605081650
