Câble à fibre optique à structure libre multitube-GCDI896

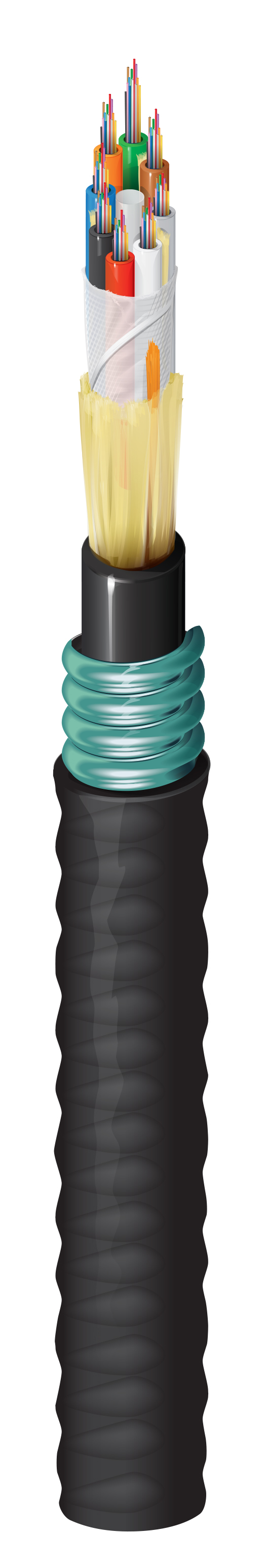

Câble à tube multi-faisceau à fibre optique à noyau sec universel (intérieur/extérieur) avec fils d'aramide comme élément de résistance, gaine intérieure à faible émission de fumée et sans halogène, armure en ruban d'acier ondulé (entièrement protégé contre les rongeurs) et gaine extérieure à faible émission de fumée et sans halogène. Caractéristique du produit : ce câble bénéficie de la meilleure protection contre les rongeurs grâce au ruban d'acier ondulé (protection totale contre les rongeurs). Constitué de 8 tubes de diamètre 1,9mm avec 96 fibres (8t x 12f) SM OS2 G.652.D & G.657.A1.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Spécifications de la fibre

Type de fibre	OS2
Grade de fibre Acc à ITU-T	G.652D & G.657A1
Nombre de fibres	96
Code couleur de la fibre	Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, aqua

Conception du câble

Nombre de sous-unités actives	8
Fibres par sous-unité	12
Blocage de l'eau des sous-unités	Rempli de gel
Diamètre sous-unité	1.9 mm
Couleur de la sous-unité	Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir
Type d’élément de résistance centrale	GRP
Blocage de l’eau du noyau du câble	Fils d'aramide hydrofuges + Ruban adhésif

Spécifications de la gaine intérieure

Matériel	LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Spécifications de l'armure

Type d'armure et matériau	CST - Ruban en acier ondulé

Spécifications de la gaine extérieure

Matériau de la gaine	LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Nom. Diamètre	14,5 mm (0,571 po)

Caractéristiques optiques

Wavelength	1310 nm	1550 nm	1625 nm
Max. Attenuation	0.39 dB/km	0.24 dB/km	0.29 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	290 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	290 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	2700 N (610 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	900 N (200 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10

Poids câble en vrac	228 kg/km (153 lb/1000 pi)

Plage de température

Plage de température d'installation	-5 °C à +50 °C
Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température de stockage	-30 °C à +70 °C

Normes et conformité

Environnement compatible	Intérieur/extérieur
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-22
Conformité ISO/IEC	CEI 60794< multisep/> ISO/CEI 11801-1
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µ S/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
