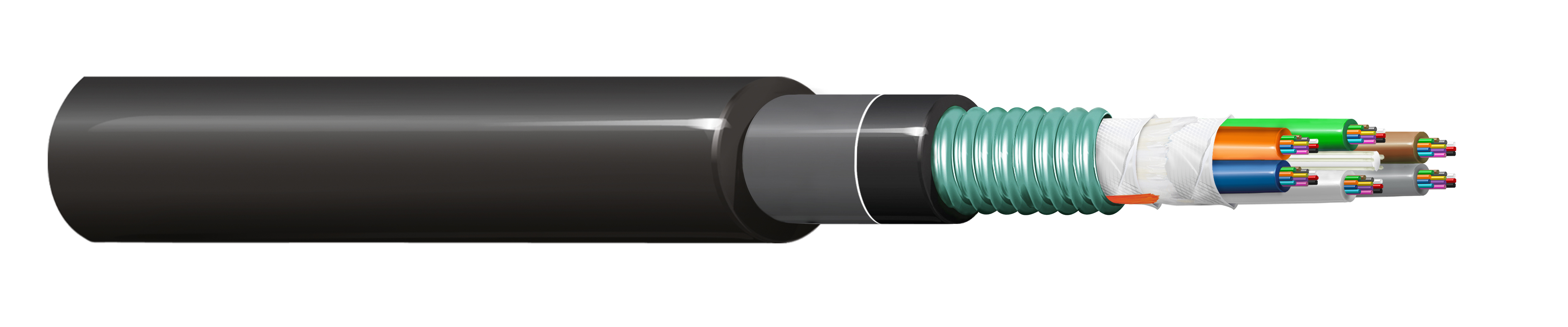

Câble à fibre optique à structure libre multitube-GCKHE60

Câble à tube multi-faisceau à fibre optique universel (intérieur/extérieur) à noyau sec avec fils de verre comme élément de résistance, armure intérieure en ruban d'acier ondulé (entièrement protégé contre les rongeurs), gaine intérieure à faible émission de fumée et sans halogène, protection contre les termites par couche de polyamide et gaine extérieure à faible émission de fumée et sans halogène. Caractéristiques du produit : ce câble est muni d'une protection contre les rongeurs grâce à des fils de verre et une protection contre les termites grâce à une couche en polyamide. Composé de 6 tubes de diamètre 1,9mm avec 60 fibres (5t x 12f) MM OM4.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Environnement	Intérieur/extérieur
Applications recommandées	Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Environnement

Intérieur/extérieur

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Conception

Conception du câble à fibre optique

Fiber Type	Fiber Count	Subunit Color
OM4	60	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray

Code couleur de la fibre	Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, aqua

Type d’élément de résistance centrale	GRP
Le noyau du câble est étanche	Oui
Blocage de l’eau du noyau du câble	Fils d'aramide hydrofuges + Ruban adhésif
Poids câble en vrac	245 kg/km

Caractéristiques des sous-unités

Nombre de sous-unités actives	5
Nombre de places de sous-unités	6
Fibres par sous-unité	12

Spécifications physiques

Type d'armure	Ruban en acier ondulé

Caractéristiques de la gaine

Nombre de gaines	Gaine triple

Gaine intérieure

Matériel	LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Matériau de la gaine intérieure 2	Nylon

Spécifications de la gaine extérieure

Gaine extérieure

Material	Color	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Black	14.1 mm	No

Notes du tableau de la gaine extérieure1	Couleur standard : Noir. Couleurs disponibles : Noir, Orange, Jaune, Turquoise, Violet Erika, Rouge, Bleu, Vert, Marron, Violet, Rose, Gris, Blanc, Vert citron

Caractéristiques optiques

Atténuation maximale à 1300 nm	0.9 dB/km
Atténuation maximale à 850 nm	2.9 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	282 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	282 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	3240 N (728 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	1080 N (243 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10

Plage de température

Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température d'installation	-5 °C à +50 °C
Plage de température de stockage	-30 °C à +70 °C

Matériau du produit

Classification UL/Test de combustion	Non certifié UL

Normes

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	10 µS/mm
Inflammabilité IEC	CEI 60332-1-2
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
Réaction au feu – Test de combustion en faisceau	CEI 60332-3-24
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%
PORTÉE	Conforme
Conformité ISO/IEC	CEI 60794, ISO/CEI 11801-1
Protection contre les UV/la lumière du soleil	Oui
