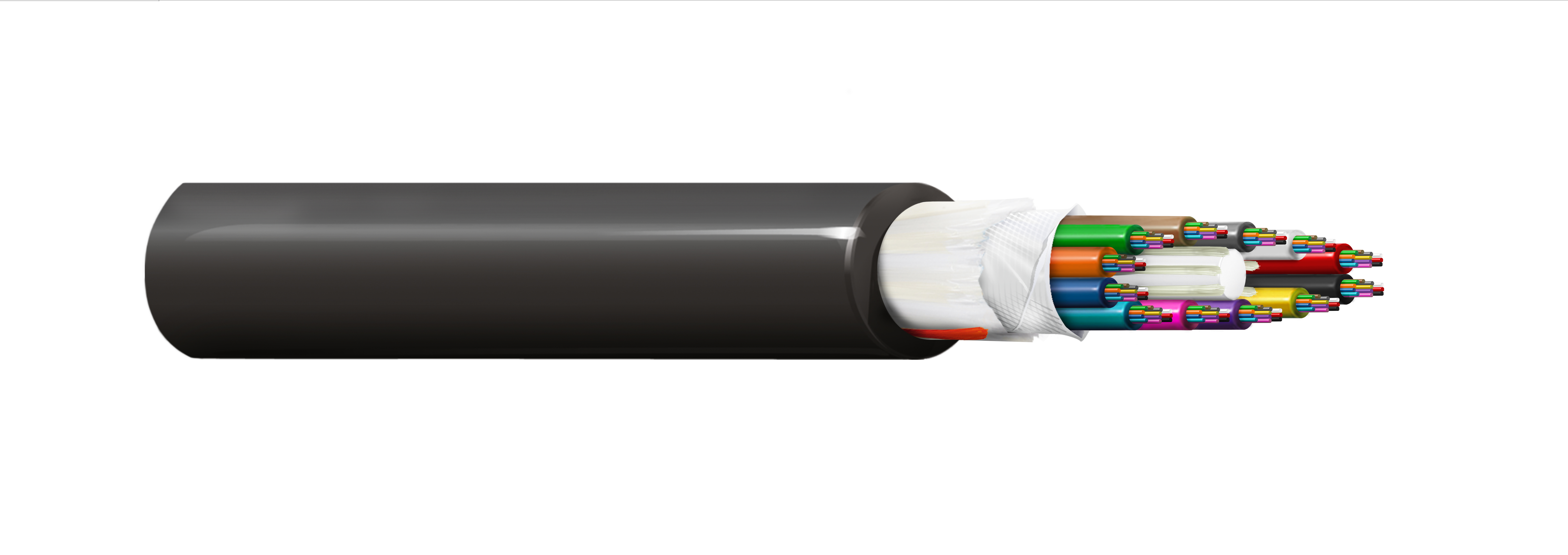

Câble à fibre optique à structure libre multitube-GCRJC896

Câble universel (intérieur/extérieur) à fibres optiques multi-tubes libres (tube rempli de gel) avec des fils de verre comme élément de renforcement et une gaine extérieure à faible fumée et sans halogène. Caractéristique du produit : ce câble est muni d'une protection contre les rongeurs grâce à des fils de verre. Composé de 12 tubes de diamètre 1,9mm avec 96 fibres (12t x 8f) SM OS2 G.652.D & G.657.A1. CPR Euroclass Cca.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Environnement	Intérieur/Extérieur – Euroclass Cca
Applications recommandées	Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et/ou des tubes.

Environnement

Intérieur/Extérieur – Euroclass Cca

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et/ou des tubes.

Conception

Conception du câble à fibre optique

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count	Subunit Color
OS2	G.652.D & G.657.A1	96	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink, Aqua

Code couleur de la fibre	Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir

Type d’élément de résistance centrale	GRP
Le noyau du câble est étanche	Oui
Blocage de l’eau du noyau du câble	Ruban de fils de verre hydrofuges +
Poids câble en vrac	291 kg/km

Caractéristiques des sous-unités

Nombre de sous-unités actives	12
Nombre de places de sous-unités	12
Fibres par sous-unité	8

Spécifications physiques

Type d'armure	Non armé

Caractéristiques de la gaine

Nombre de gaines	Gaine simple

Spécifications de la gaine extérieure

Gaine extérieure

Material	Color	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	Black	16.6 mm	Yes

Notes du tableau de la gaine extérieure1	Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Caractéristiques optiques

Atténuation maximale à 1310 nm	0.39 dB/km
Atténuation maximale à 1550 nm	0.24 dB/km
Atténuation maximale à 1625 nm	0.29 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	312 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	234 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	6000 N (1349 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	2000 N (450 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	15 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	7.5 kN/m	IEC 60794-3-10
Cable Impact Resistance	IEC 60794-1-21-E4	10 J, 300 mm Radius, 3 Cycles	IEC 60794-3-10
Cable Torsion Resistance	IEC 60794-1-21-E7	180°, 2 m, 10 cycles	IEC 60794-3-10

Plage de température

Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température d'installation	-5 °C à +50 °C
Plage de température de stockage	-30 °C à +70 °C

Matériau du produit

Classification UL/Test de combustion	Non certifié UL

Normes

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	10 µS/mm
Inflammabilité IEC	CEI 60332-1-2
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
Réaction au feu – Test de combustion en faisceau	CEI 60332-3-24
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%
CPR Euroclass	Cca-s1,d1,a1
PORTÉE	Conforme
Conformité ISO/IEC	CEI 60794, ISO/CEI 11801-1
Protection contre les UV/la lumière du soleil	Oui
