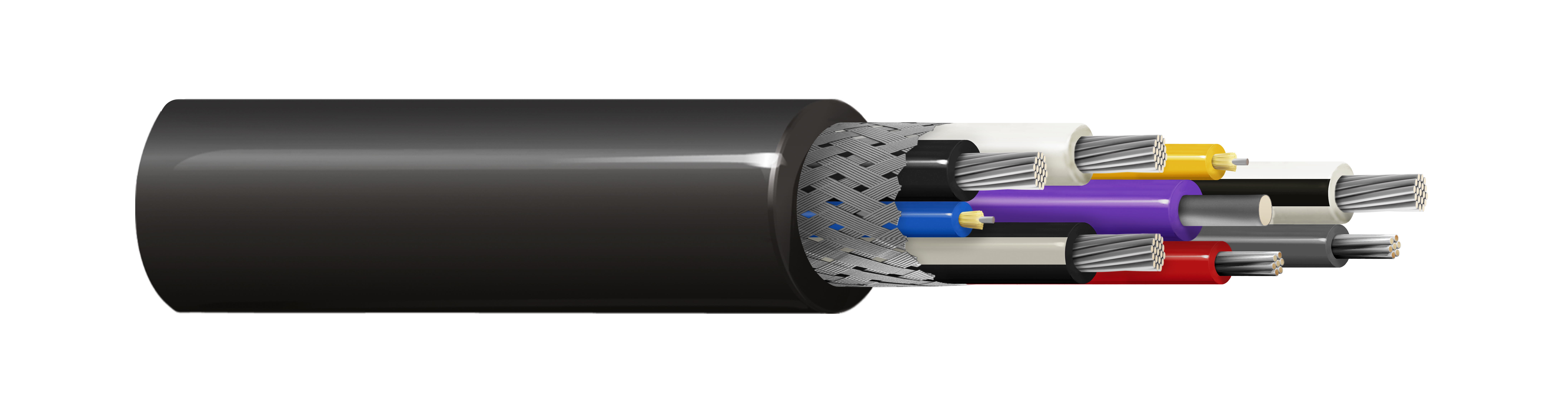

Numéro de produit: 7804ESP

Câble SMPTE 311M pour usage intérieur/extérieur/mobile, 2 sous-unités à fibre unique, 2 conducteurs 24 AWG, 4 conducteurs 20 AWG, gaine PUR

Câble SMPTE 311M intérieur/extérieur/mobile, 2 sous-unités de fibres monomodes, 2 conducteurs TC 24 AWG (7 x 32) et 4 conducteurs TC 20 AWG (19 x 32), isolation FRNC, blindage tressé TC (couverture 80 %), gaine PUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7804ESP
5 de 5

Spécifications

Expand All

Applications recommandées

CÂBLE DE CAMÉRA SMPTE 311M

Conducteur et isolation du multiconducteur

Element No. of Conductors AWG Stranding Material Nominal Conductor DCR Insulation Material Insulation Nominal Diameter
24 AWG 2 24 7x32 TC - Tinned Copper 92 Ohm/km 1.22 mm
20 AWG 4 20 19x32 TC - Tinned Copper 36 Ohm/km Polyolefin (PO ,PE ,PP) 1.57 mm

Nuancier du multiconducteur

Description Color
24 AWG Red
24 AWG Gray
20 AWG Black
20 AWG White
20 AWG White/Black
20 AWG Black/White

Type de blindage

Tresse(s)

Tension UL du multiconducteur

UL Description UL Voltage Rating
24 AWG 300 V RMS
20 AWG 300 V RMS

Conception du câble à fibre optique

Fiber Type Fiber Count
OS2 2

Code couleur de la fibre

Jaune, bleu

Caractéristiques du tampon

Buffer Material Buffer Diameter
Thermoplastic 900 µm

Nombre de sous-unités actives

2

Fibres par sous-unité

1

Diamètre du champ de mode

9.2 µ m

Wavelength@Optical SM1

1310 nm, 1550 nm

Atténuation maximale à 1310 nm

0.50 dB/km

Atténuation maximale à 1550 nm

0.50 dB/km

Matériau du conducteur

Cuivre étamé

Gaine extérieure

Nominal Diameter
9.2 mm

Blindage complet

Layer 1 Type Material Coverage
Overall Braid TC - Tinned Copper 80 %

Matériau de la gaine extérieure

PUR

Diamètre nomial gaine extérieure 1 1_CP_OV

9.2 mm

Plage de température de fonctionnement

-40°C À +75°C

Plage de température de stockage

-40°C À +75°C

Tension de traction maximale recommandée

1350 N

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2003/11/EC (BFR)

Oui

IEC 60754-1 – Quantité d'halogène

Zéro

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui - Noir uniquement

Plénum (oui/non)

N

Notes

La veste adhère étroitement à la tresse

Mise à jour et révision

Numéro de révision : 0.115 Date de révision : 28-11-2025

Mise à jour et révision

Numéro de révision : 0.115 Date de révision : 28-11-2025
