Numéro de produit: 89182

Twinax 150 Ω, 1 Pr #22 Str TC, isolation FFEP, OA DF, gaine FEP, CMP

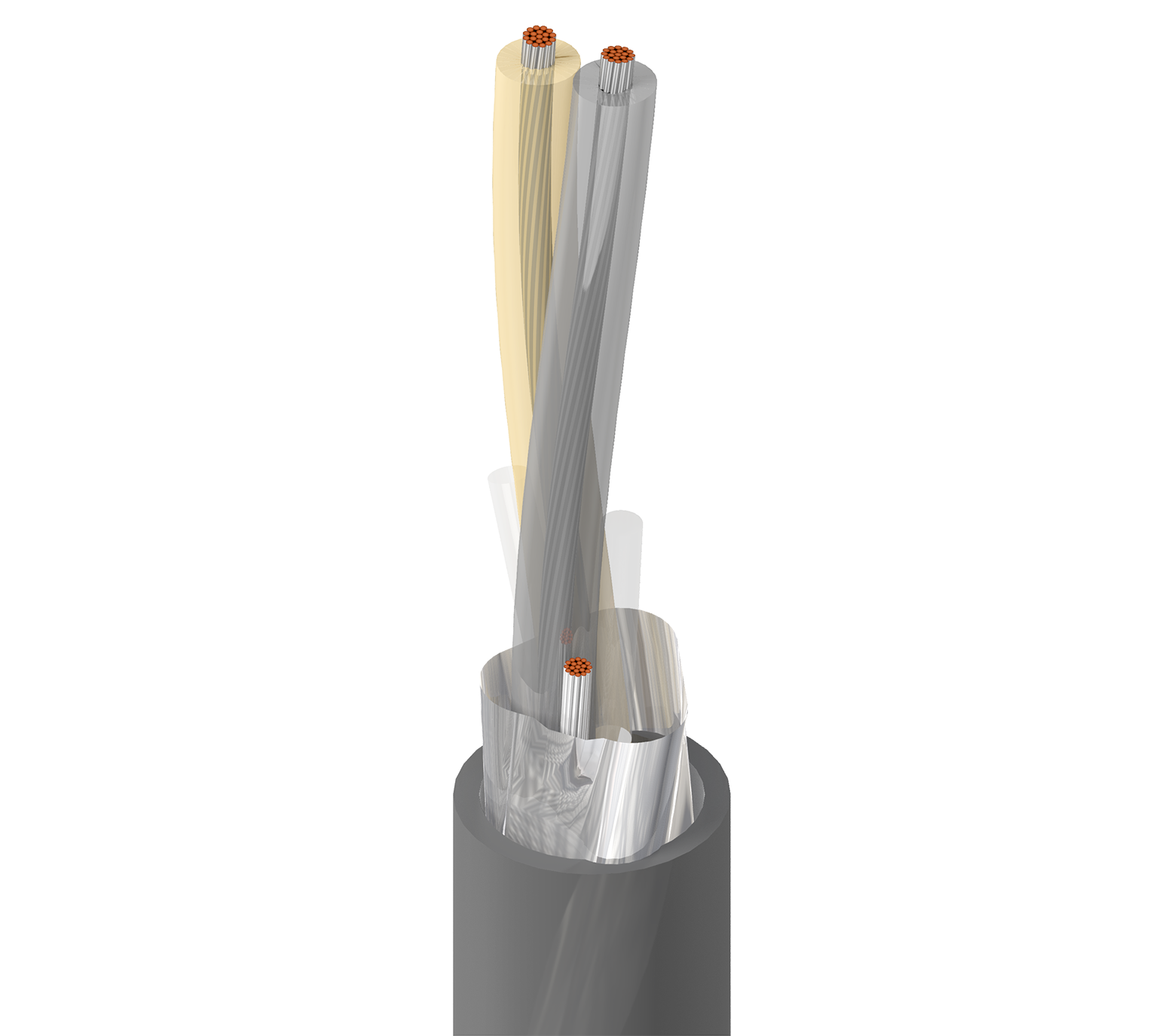

Twinax 150 Ω, 1 paire 22 AWG (19 x 34) en cuivre étamé, isolation en mousse FEP, blindage Duofoil®, gaine FEP, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
89182
5 de 5

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Size Stranding Nom. Diameter Material
22 AWG 19x34 0.030 in TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.130 in (3.30 mm) Black & Yellow

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%

Gaine extérieure

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.307 in (7.80 mm)

Diamètre total du câble (nominal)

7,80 mm (0,307) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.40 dB/100ft
10 MHz 1.10 dB/100ft
50 MHz 2.75 dB/100ft
100 MHz 4.30 dB/100ft
200 MHz 6.20 dB/100ft
400 MHz 8.80 dB/100ft

Électricité

Element Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
Pair(s) 14.0 Ohm/1000ft 6.3 Ohm/1000ft (21 Ohm/km) 16.5 pF/ft (54.1 pF/m) 150 Ohm 78%

Voltage

UL Voltage Rating
300 V RMS (CL2P, CMP)

Température

UL Temperature Operating
200°C -70°C to +200°C

Rayon de courbure

Stationary Min. Installation Min.
6.25 in (159 mm) 2.5 in (64 mm)

Tension de traction maximum

13 kg (28 livres)

Poids câble en vrac

49 lb/1000 pi

Environnement compatible

Intérieur - plénum, intérieur, extérieur, aérien - lorsqu'il est pris en charge par un câble porteur et d'enfouissement.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

Article 725, article 800, CL2P, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9182

Notes

Le câble contient des matériaux de remplissage pour une meilleure performance électrique.

Mise à jour et révision

Numéro de révision : 0.526 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.526 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
89182 010500 Noir Bobine 500 pi 612825220145 C
89182 0101000 Noir Bobine 1,000 pi 612825220138 C
89182 0105000 Noir Bobine 5,000 pi 612825220152
89182 0085000 Gris Bobine 5,000 pi 612825220114 C
