Numéro de produit: 9860

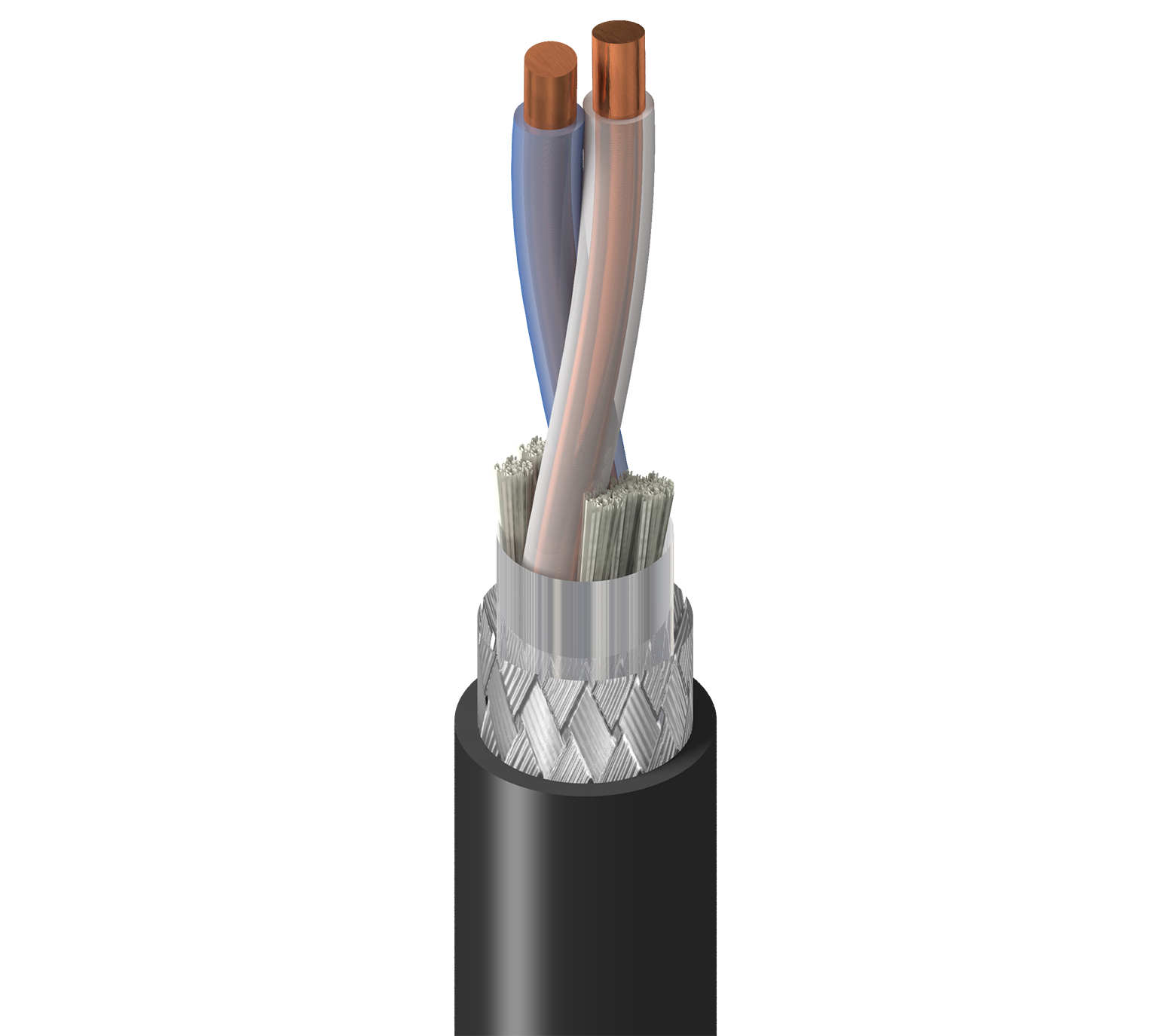

Twinax 124 Ω, 1 Pr #16 Sol BC, PO Ins, OA DF+TC Brd, PVC Jkt, CMX

Twinax 124 Ω, 1 paire 16 AWG (solide) en cuivre nu, isolation PO, blindage Duofoil® + tresse en cuivre étamé (90 %), gaine extérieure en PVC, CMX

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9860
5 de 5

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

AWG Stranding Material Nominal Diameter No. of Pairs
16 Solid BC - Bare Copper 0.051 in 1

Nombre de conducteurs

2

isolation

Material Nominal Diameter
PE - Polyethylene (Foam) 0.161 in

Nuancier

Number Color
1 Blue & Clear

Blindage extérieur

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Tinned Copper (TC) 90%

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.44 in 0.045 in

Câblé

Diameter
0.322 mm

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
4.2 Ohm/1000ft 1.3 Ohm/1000ft 1.3 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield Nom. Capacitance Conductor to Shield
10.9 pF/ft 19.3 pF/ft 10.9 pF/ft

Inductance

Element Nominal Inductance
(Loop) (Loop) 0.24 µH/ft

Impédance

Nominal Characteristic Impedance
124 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.2 dB/100m
10 MHz 0.7 dB/100m
50 MHz 1.8 dB/100m
100 MHz 2.9 dB/100m
200 MHz 4.1 dB/100m
400 MHz 6.2 dB/100m

Délai

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

Haute fréquence

Frequency [MHz]
1 MHz
10 MHz
50 MHz
100 MHz
200 MHz
400 MHz

Voltage

UL Voltage Rating Voltage Rating [V]
300 V RMS (CM) AWM style 2448: 30 V RMS
300 V RMS (CMX)

Indice de température UL

60°C

Plage de température de fonctionnement

-20°C À +60°C

Poids câble en vrac

98 lbs/1000ft

Tension de traction maximale recommandée

73 lbs

Rayon de courbure minimal des axes mineurs

4.5 in

Articles NEC

Article 800

Conformité NEC/(UL)

CMX

Conformité CEC/C(UL)

CMX

Conformité au style UL AWM

AWM 2448

CPR Euroclass

Eca

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Inflammabilité UL

VW-1

Tension nominale UL

300 V RMS (CM)

Plénum (oui/non)

Non

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
9860 010500 Noir Bobine 500 pi 612825259725
9860 0101000 Noir Bobine 1,000 pi 612825259701
9860 0102000 Noir Bobine 2,000 pi 612825259718
