Numéro de produit: 73003WS

MachFlex™, 3 C #20 Str BC, isolation PVC, OA TC Brd, gaine PVC, gaine PVC, AWM 2587 CLASSE K

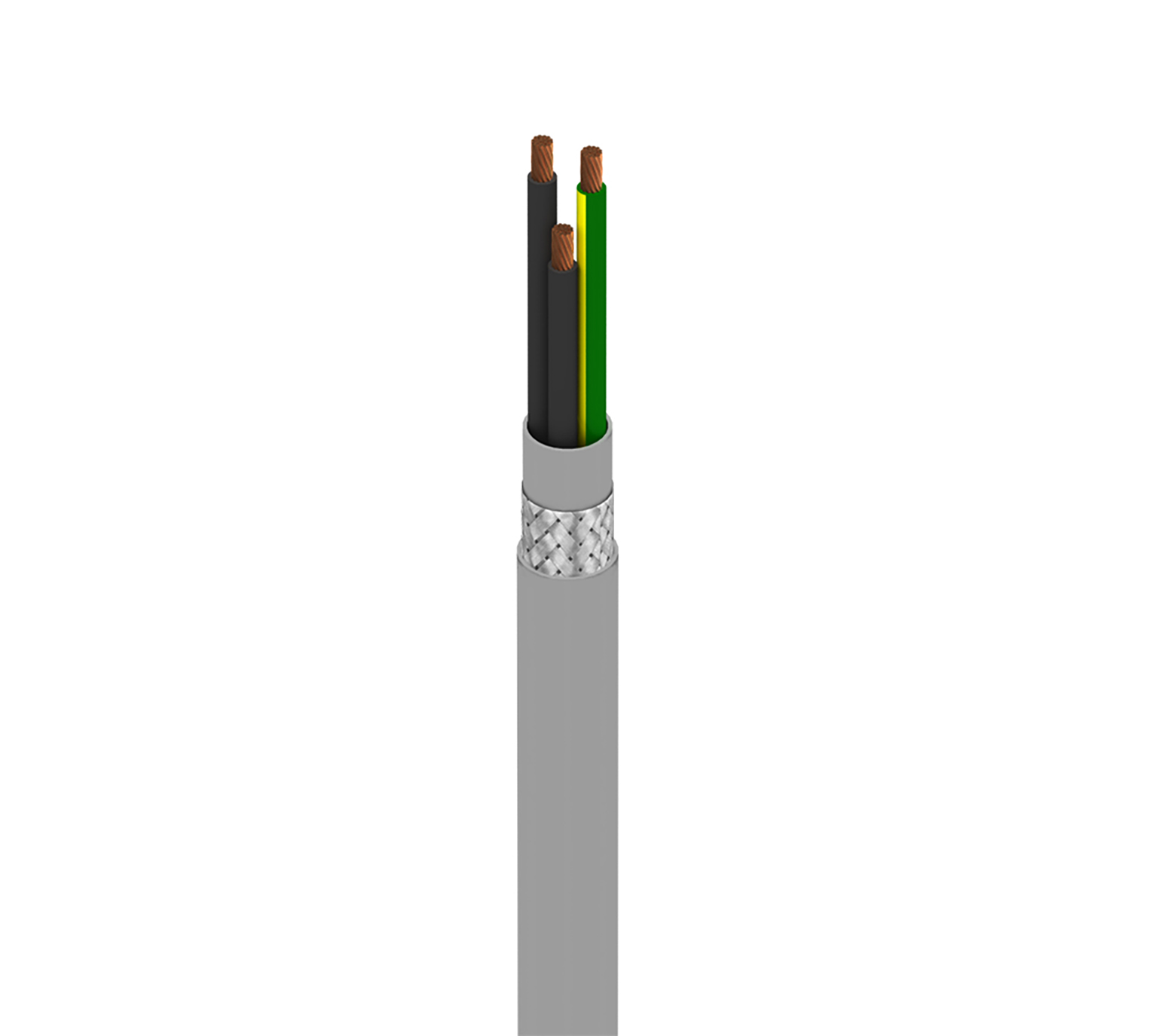

MachFlex™ pour flexion modérée, 3 conducteurs 20 AWG (10 x 30) en cuivre nu, isolation PVC, blindage par tresse de cuivre étamé (85 %), gaine intérieure PVC, gaine extérieure PVC, AWM 2587 CLASSE K

  • Disponibilité:
    Amériques
  • Statut:
    Actif
73003WS
  • 73003WS
1 de 1

Spécifications

Expand All

Applications recommandées

Robotique, Robot, Flexion continue

Conducteur

Element AWG Stranding Material No. of Conductors
Conductor(s) 20 10x30 BC - Bare Copper 2
Ground 20 10x30 BC - Bare Copper 1

Nombre de conducteurs

3

isolation

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.081 in 0.022 in
Ground PVC - Polyvinyl Chloride

Nuancier

Color
Black and Numbered

Gaine intérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride .339 in .030 in

Blindage extérieur

Type Material Coverage [%]
Braid Tinned Copper (TC) 85%

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.339 in 0.035 in

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR
10.7 Ohm/1000ft 3.5 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
38 pF/ft

Inductance

Nominal Inductance
.210 µH/ft

Voltage

UL Voltage Rating
600 V

Indice de température UL

90°C

Plage de température de fonctionnement

-40°C À 90°C (Statique), -5°C À 90°C (Flexion)

Résistance aux huiles

Oui

Taux de cycle de flexion

1 million de cycles

Poids câble en vrac

137 lbs/1000ft

Tension de traction maximale recommandée

30 lbs

Rayon de flexion continue minimal de cintrage

2.7 in

Rayon de courbure minimal des axes mineurs

2.7 in

Conformité NEC/(UL)

THHN, THWN

Conformité au style UL AWM

AWM 2587

Conformité CSA AWM

AWM I/II A/B

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Inflammabilité CSA

FT1

Tension nominale UL

600 V RMS

Mise à jour et révision

Numéro de révision : 0.265 Date de révision : 22-12-2023

Mise à jour et révision

Numéro de révision : 0.265 Date de révision : 22-12-2023


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement UPC
73003WS 008100 Gris Bobine 612825409014
73003WS 0081000 Gris Bobine 612825409021
73003WS 008500 Gris Bobine 612825409038
