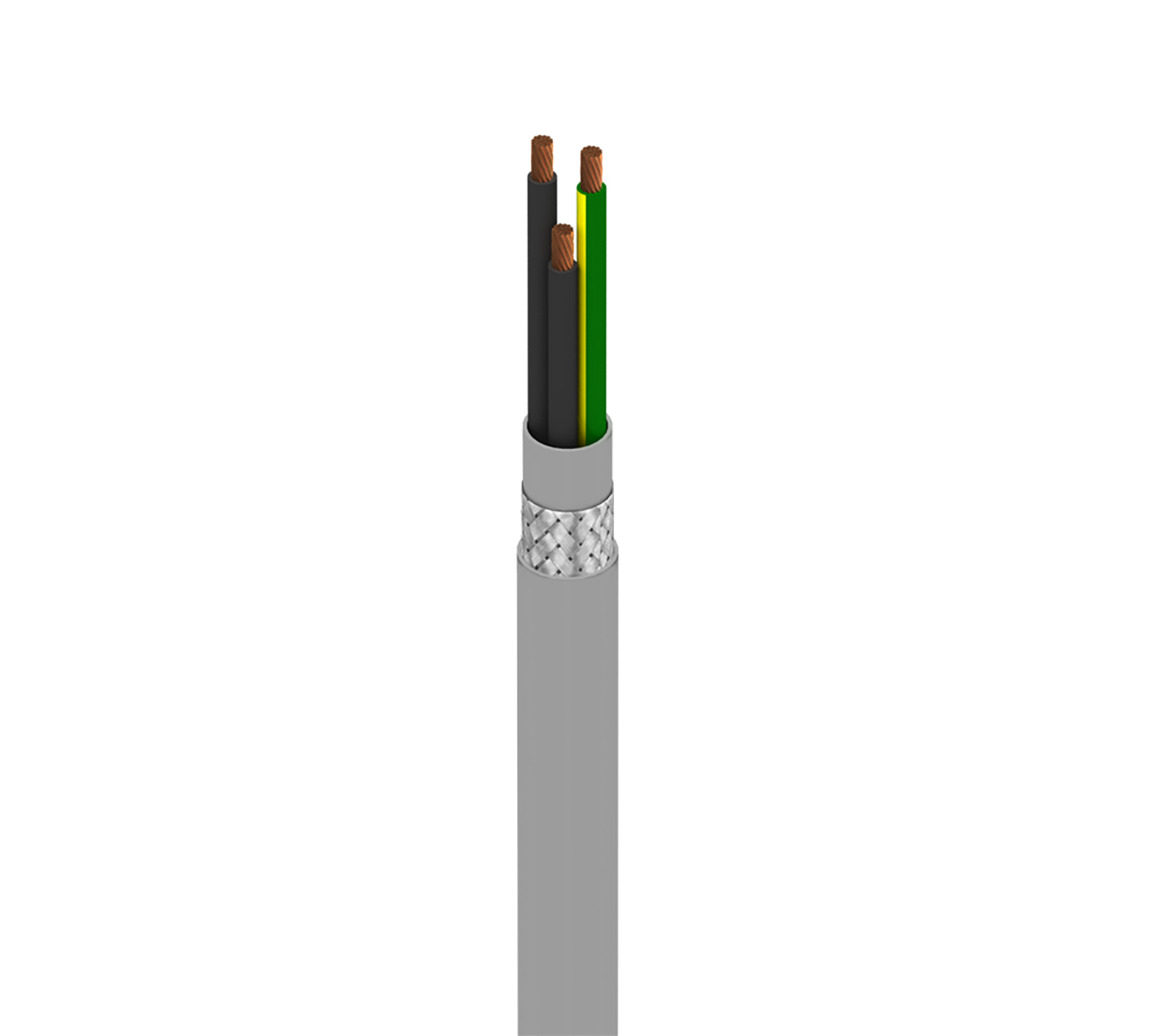

Numéro de produit: 73403WS

MachFlex™, 3 C #14 Str BC, isolation PVC, OA TC Brd, gaine PVC, gaine PVC, AWM 2587 CLASSE K

MachFlex™ pour flexion modérée, 3 conducteurs 14 AWG (41 x 30) en cuivre nu, isolation PVC, blindage par tresse de cuivre étamé (85 %), gaine intérieure PVC, gaine extérieure PVC, AWM 2587 CLASSE K

  • Disponibilité:
    Amériques
  • Statut:
    Actif
73403WS
  • 73403WS
1 de 1

Spécifications

Expand All

Conducteur

Element AWG Stranding Material No. of Conductors
Conductor(s) 14 41x30 BC - Bare Copper 2
Ground 14 41x30 BC - Bare Copper 1

Nombre de conducteurs

3

isolation

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.118 in 0.022 in
Ground PVC - Polyvinyl Chloride

Nuancier

Color
Black and Numbered

Gaine intérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride .331 in .035 in

Blindage extérieur

Type Material Coverage [%]
Braid Tinned Copper (TC) 85%

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.443 in 0.042 in

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR
2.6 Ohm/1000ft 2.6 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
57 pF/ft

Inductance

Nominal Inductance
.170 µH/ft

Voltage

UL Voltage Rating
600 V

Indice de température UL

90°C

Plage de température de fonctionnement

-40°C À 90°C (Statique), -5°C À 90°C (Flexion)

Résistance aux huiles

Oui

Taux de cycle de flexion

1 million de cycles

Poids câble en vrac

261 lbs/1000ft

Tension de traction maximale recommandée

106 lbs

Rayon de flexion continue minimal de cintrage

3.5 in

Rayon de courbure minimal des axes mineurs

3.5 in

Conformité au style UL AWM

AWM 2587

Conformité CSA AWM

AWM I/II A/B

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Utilisation – Résistance aux hydrocarbures

Oui

Inflammabilité CSA

FT1

Tension nominale UL

600 V RMS

Mise à jour et révision

Numéro de révision : 0.140 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.140 Date de révision : 31-05-2024


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement UPC
73403WS 008100 Gris Bobine 612825409465
73403WS 0081000 Gris Bobine 612825409472
73403WS 008500 Gris Bobine 612825409489
