Numéro de produit: 73802W

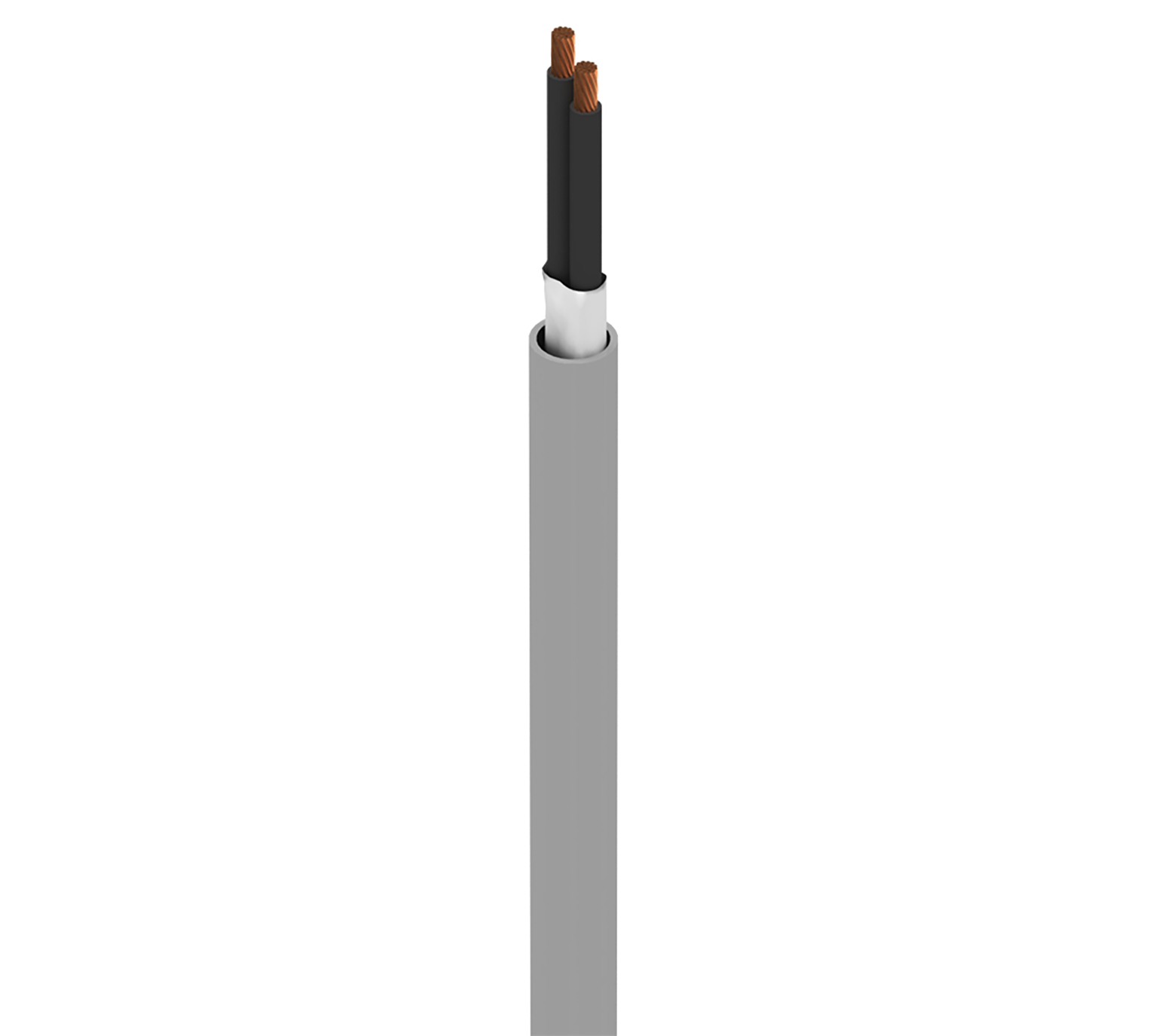

MachFlex™, 2 C #18 Str BC, isolation PVC, gaine PVC, AWM 2587 CLASSE K

MachFlex™ pour flexion modérée, 2 conducteurs 18 AWG (16 x 30) en cuivre nu, isolation PVC, gaine extérieure PVC, AWM 2587 CLASSE K

  • Disponibilité:
    Amériques
  • Statut:
    Actif
73802W
  • 73802W
1 de 1

Spécifications

Expand All

Applications recommandées

Robotique, Robot, Flexion continue

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 16x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.091 in (2.3 mm) Black and Numbered

Blindage extérieur

Shield Type Material
No Shield No Shield

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter
Paper Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.258 in

Diamètre total du câble (nominal)

6,55 mm (0,258) po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
6.7 Ohm/1000ft 31 pF/ft (100 pF/m) 74 Ohm .190 µH/ft (0.623 µH/m) 14 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating Voltage Rating
600 V (AWM 2587) 600 V (CSA AWM I/II A/B)

Température

UL Temperature Operating
90°C -40°C To 90°C (Static), -5°C To 90°C (Flexing)

Rayon de courbure

Flexing Min.
1.3 in

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

66 lb/1000 pi

Environnement compatible

Résistance aux huiles

Conformité AWM

AWM 2587, AWM I/II A/B

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.256 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.256 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
73802W 008100 Gris Bobine 612825410003
73802W 0081000 Gris Bobine 612825410010
73802W 008500 Gris Bobine 612825410027
