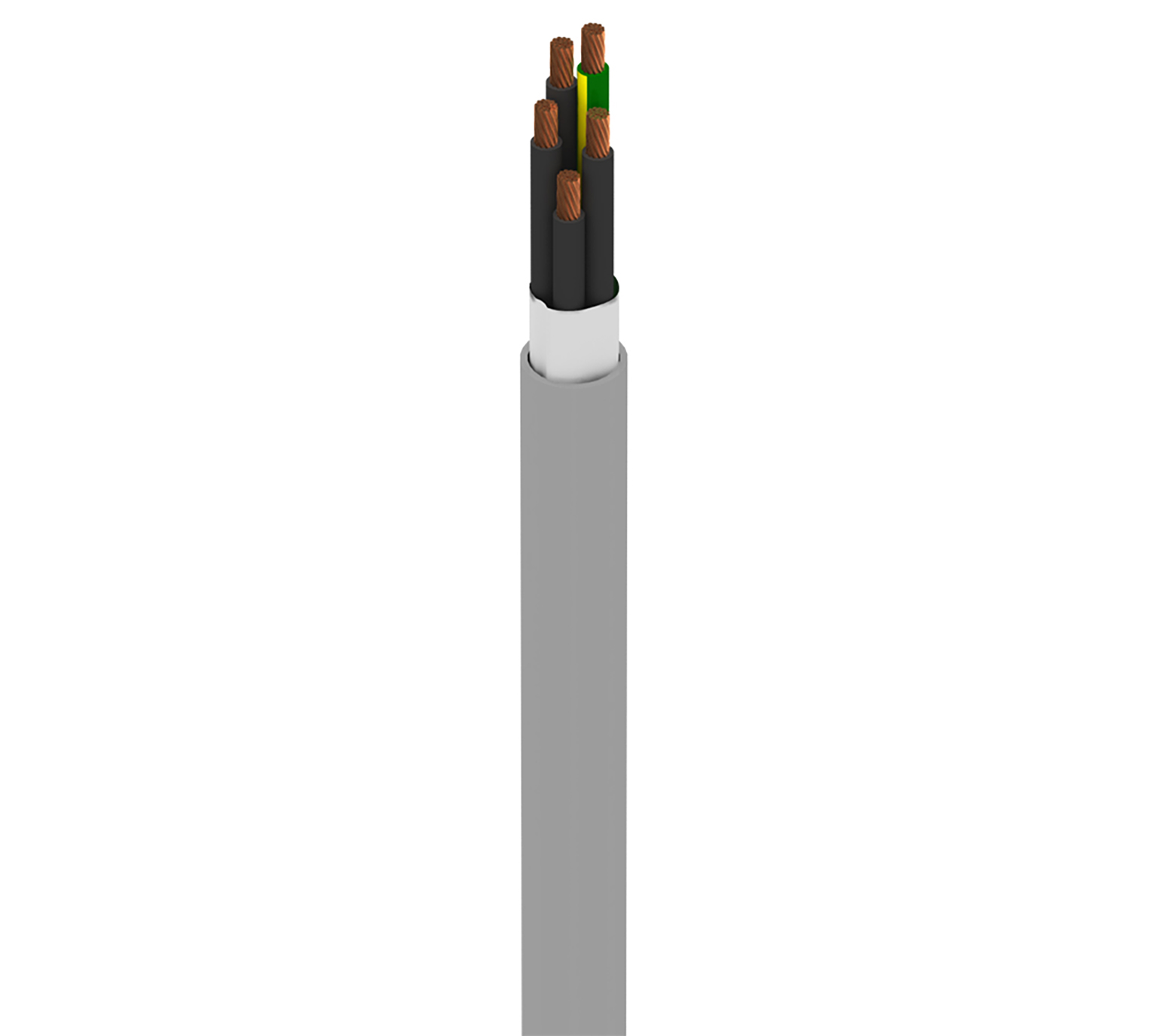

Numéro de produit: 73805W

MachFlex™, 5 C #18 Str BC, isolation PVC, gaine PVC, AWM 2587 CLASSE K

MachFlex™ pour flexion modérée, 5 conducteurs 18 AWG (16 x 30) en cuivre nu, isolation PVC, gaine extérieure PVC, AWM 2587 CLASSE K

  • Disponibilité:
    Amériques
  • Statut:
    Actif
73805W
  • 73805W
1 de 1

Spécifications

Expand All

Conducteur

Element AWG Stranding Material No. of Conductors
Conductor(s) 18 16x30 BC - Bare Copper 4
Ground 18 16x30 BC - Bare Copper 1

Nombre de conducteurs

5

isolation

Element Material Nominal Diameter Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.091 in 0.022 in
Ground PVC - Polyvinyl Chloride

Nuancier

Color
Black and Numbered

Blindage extérieur

Type Material
No Shield No Shield

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.326 in 0.035 in

Résistance en courant continu du conducteur

Nominal Conductor DCR
6.7 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
31 pF/ft

Inductance

Nominal Inductance
.190 µH/ft

Voltage

UL Voltage Rating
600 V

Indice de température UL

90°C

Plage de température de fonctionnement

-40°C À 90°C (Statique), -5°C À 90°C (Flexion)

Résistance aux huiles

Oui

Taux de cycle de flexion

1 million de cycles

Poids câble en vrac

132 lbs/1000ft

Tension de traction maximale recommandée

63 lbs

Rayon de flexion continue minimal de cintrage

1.6 in

Rayon de courbure minimal des axes mineurs

1.6 in

Conformité au style UL AWM

AWM 2587

Conformité CSA AWM

AWM I/II A/B

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Utilisation – Résistance aux hydrocarbures

Oui

Inflammabilité CSA

FT1

Tension nominale UL

600 V RMS

Mise à jour et révision

Numéro de révision : 0.139 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.139 Date de révision : 31-05-2024


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement UPC
73805W 008100 Gris Bobine 612825410140
73805W 0081000 Gris Bobine 612825410157
73805W 008500 Gris Bobine 612825410164
