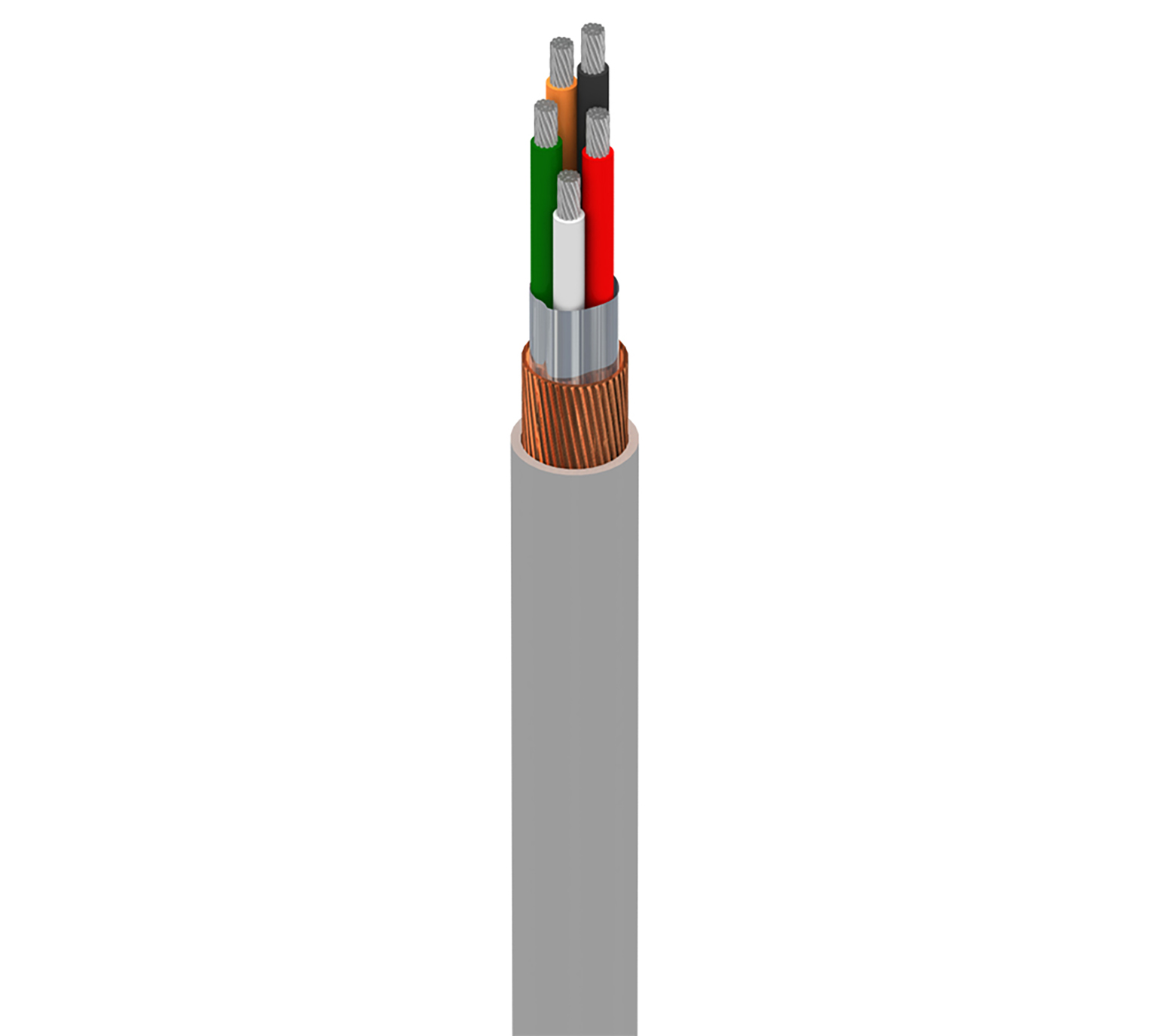

Numéro de produit: 76005WS

MachFlex™, 5 C #28 Str TC, SRPVC Ins, OS+TC Srv, PVC Jkt, CMG

MachFlex™ pour haute flexibilité, 5 conducteurs 28 AWG (7 x 36) en cuivre étamé, isolation SRPVC, blindage global Beldfoil® + cuivre étamé (90 %), gaine extérieure en PVC, CMG

  • Disponibilité:
    Amériques
  • Statut:
    Actif
76005WS
5 de 5

Spécifications

Expand All

Applications recommandées

Robotique, Robot, Flexion continue

Conducteur

Element AWG Stranding Material No. of Conductors
Conductor(s) 28 7x36 TC - Tinned Copper 5

Nombre de conducteurs

5

isolation

Element Material Nominal Wall Thickness
Conductor(s) PVC - Polyvinyl Chloride 0.010 in

Blindage extérieur

Type Material Coverage [%] Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) 100% TC - Tinned Copper 26
Spiral Serve / Screen Tinned Copper (TC) 90%

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.200 in 0.040 in

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR
66 Ohm/1000ft 6.9 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
25 pF/ft

Inductance

Nominal Inductance
.220 µH/ft

Voltage

UL Voltage Rating
300 V

Indice de température UL

105°C

Plage de température de fonctionnement

-10°C À 105°C (Statique), 5°C À 105°C (Flexion)

Taux de cycle de flexion

6 million de cycles

Poids câble en vrac

26 lbs/1000ft

Tension de traction maximale recommandée

10 lbs

Rayon de flexion continue minimal de cintrage

1.6 in

Rayon de courbure minimal des axes mineurs

1.6 in

Conformité NEC/(UL)

CM

Conformité CEC/C(UL)

CMG

Conformité au style UL AWM

AWM 2661, AWM 10002

Conformité CSA AWM

AWM I/II A/B

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Utilisation – Résistance à la lumière

Oui

Inflammabilité CSA

FT4

Tension nominale UL

300 V RMS

Mise à jour et révision

Numéro de révision : 0.250 Date de révision : 26-09-2023

Mise à jour et révision

Numéro de révision : 0.250 Date de révision : 26-09-2023


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement UPC
76005WS 008100 Gris Bobine 612825410409
76005WS 0081000 Gris Bobine 612825410416
76005WS 008500 Gris Bobine 612825410423
