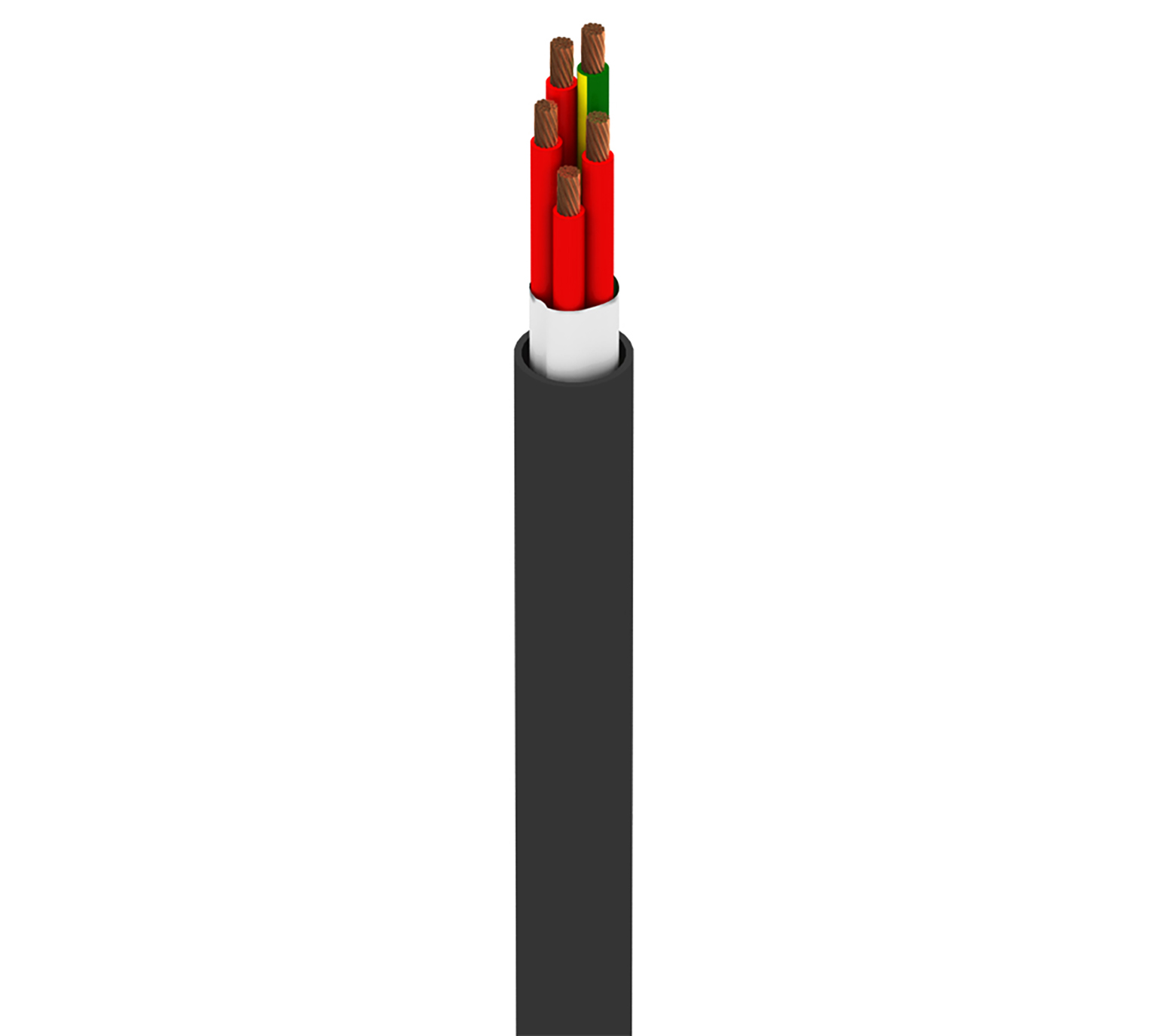

Numéro de produit: 77805W

MachFlex™, 5+G C #18 Str BC, isolation PVC, gaine PVC, AWM 2587

MachFlex™ pour haute flexibilité, conducteur 5+G 18 AWG (105(7x15)x38) cuivre nu, isolation PVC, gaine extérieure PVC, AWM 2587

  • Disponibilité:
    Amériques
  • Statut:
    Actif
77805W
5 de 5

Spécifications

Expand All

Applications recommandées

Robotique, Robots, Flexibilité continue

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 105x38 BC - Bare Copper
Ground 1 18 105x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.096 in (2.4 mm) Red and Numbered
Ground PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.096 in (2.4 mm) Yellow/Green/Green

Blindage extérieur

Shield Type Material
No Shield No Shield

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter
Tissue Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.355 in

Diamètre total du câble (nominal)

9,02 mm (0,355) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 6.6 Ohm/1000ft 31 pF/ft (100 pF/m) .19 µH/ft (0.62 µH/m) 11.2 Amps per Conductor at 30ºC
Ground Wire 6.66 Ohm/1000ft (21.9 Ohm/km)

Voltage

UL Voltage Rating Voltage Rating
600 V (AWM 2587) 600 V (CSA AWM I/II A/B)

Température

UL Temperature Operating
90°C -40°C To 90°C (Static), -5°C To 90°C (Flexing)

Rayon de courbure

Flexing Min.
2.8 in

Tension de traction maximum

30 kg (66 livres)

Poids câble en vrac

200 lb/1000 pi

Environnement compatible

Résistance aux huiles

Conformité AWM

AWM 2587, AWM 10012, AWM I/II A/B

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.258 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.258 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
77805W 010100 Noir Bobine 612825412342
77805W 0101000 Noir Bobine 612825412359
