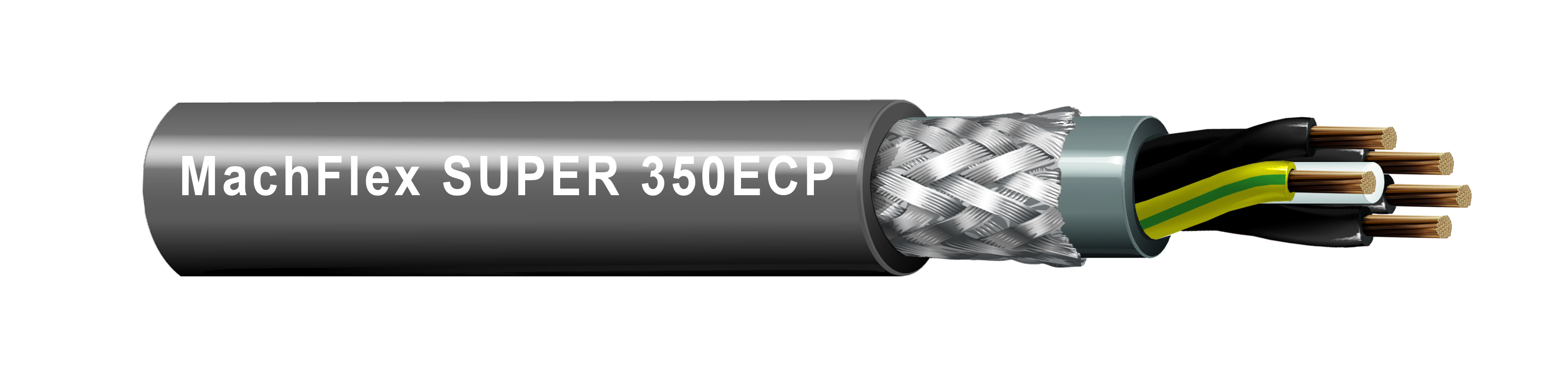

Câble flexible-HF12G0.75ECP

Câble de commande MachFlex™ High Flex Super 350ECP 11 conducteurs + 1 conducteur de terre, 0,75 mm², cuivre nu toronné, isolation TPE, gaine intérieure TPE, blindage tressé en cuivre étamé, gaine extérieure PU

Disponibilité:

EMEA | Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Applicable pour une installation hautement flexible (5 millions de cycles de flexion) reliant des capteurs de contrôle de précision, des machines de contrôle multi-axes, des contrôleurs de température, des panneaux de contrôle, des outils de coupe de machines, des équipements auxiliaires, le contrôle de la vitesse du moteur, des machines de production et bien d'autres dans un environnement industriel bruyant

Applications recommandées

Applicable pour une installation hautement flexible (5 millions de cycles de flexion) reliant des capteurs de contrôle de précision, des machines de contrôle multi-axes, des contrôleurs de température, des panneaux de contrôle, des outils de coupe de machines, des équipements auxiliaires, le contrôle de la vitesse du moteur, des machines de production et bien d'autres dans un environnement industriel bruyant

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Stranding Class	Material
Conductor(s)	11	0.75 mm²	Stranded	Class 6	BC - Bare Copper
Ground	1	0.75 mm²	Stranded	Class 6	BC - Bare Copper

isolation

Element	Material	Color Code
Conductor(s)	TPE - Thermoplastic Elastomer	Black #1, Black #2, Black #3, Black #4, Black #5, Black #6, Black #7, Black #8, Black #9, Black #10, Black #11
Ground	TPE - Thermoplastic Elastomer	Yellow/Green

Blindage extérieur

Shield Type	Material
Braid	Tinned Copper (TC)

Gaine intérieure

Material
TPE - Thermoplastic Elastomer

Gaine extérieure

Material
PUR - Polyurethane

Diamètre total du câble (nominal)	12,8 mm (0,504 po)

Caractéristiques électriques

Voltage

Voltage Rating
300 / 500 V (Max. Operating Voltage)

Caractéristiques mécaniques

Température

Installation	Continuous Flexing
-40°C to +80°C(Fixed installation)	0°C to +70°C

Rayon de courbure

Installation Min.	Flexing Min.
51.2 mm (2.02 in)	96 mm

Notes du tableau du rayon de cintrage	Performances de la chaîne de traction : Distance de déplacement de 1 m, vitesse de déplacement de 2 m/s, accélération de 4 m/s² ≥ 5,000,000 cycles ; distance de déplacement de 3 m, vitesse de déplacement de 3 m/s, accélération de 10 m/s² ≥ 1000000 cycles ; distance de déplacement de 5 m, vitesse de déplacement de 3 m/s, accélération de 10 m/s² ≥ 200,000 cycles
Poids câble en vrac	228 kg/km (153 lb/1000 pi)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à l'huile - 70 x 4 h°C
Inflammabilité/réaction au feu	CEI 60332-1-2, DIN VDE 0482‐332‐1‐2
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	VDE 0285-525-2-11, VDE 0285-525-2-51, VDE-PB-0022, EN 50525-2-11, EN 50525-2-51

Historique

Mise à jour et révision	Numéro de révision : 0.33 Date de révision : 03-02-2026

Information

Mise à jour et révision	Numéro de révision : 0.33 Date de révision : 03-02-2026

Report An Error

Références des pièces

Article n°	Couleur	Longueur
HF12G0.75ECP 010100M	Noir, RAL 9004	100 m
HF12G0.75ECP 010200M	Noir, RAL 9004	200 m
HF12G0.75ECP 010500M	Noir, RAL 9004	500 m
HF12G0.75ECP G8U100M	Gris RAL 7001	100 m
HF12G0.75ECP G8U200M	Gris RAL 7001	200 m
HF12G0.75ECP G8U500M	Gris RAL 7001	500 m
