23539D

ACIC 300V, TC toronné 16 paire n° 16, XLPE Ins E1, IS/OS, gaine en PVC, armure AIA, gaine en PVC noir, 90C humide 105C sec CSA HLABCD SUN RES -40C

23539D

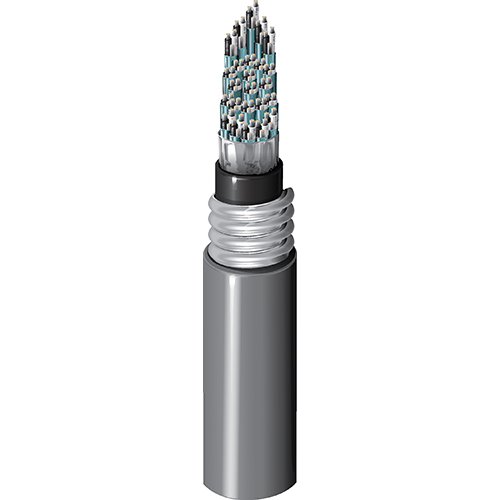

Câble d'instrumentation TC-ACIC 300 V canadien, 16 paires 16 AWG (7x24) cuivre étamé, isolation XLPE E1 code couleur, blindage Beldfoil® individuel et total, gaine intérieure en PVC, armure imbriquée en aluminium, gaine extérieure en PVC noir, 90C humide 105C sec CSA HLABCD SUN RES -40C
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits
Spécifications
Signaler une erreur

Type de conditionnement

Bobine

Aperçu du produit

Applications recommandées

Contrôle industriel, chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), commande numérique basse tension (24v, …), encodeurs, circuits de commande, système de contrôle distribué (DCS), automates programmables (PLC), Solénoïdes, vannes, Actionneurs, positionneurs

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 16 16 AWG 7x24 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) XLP, XLPO, XLPE (thermodurcissable) 0,64 mm (0,025 po) 0,108 mm Noir et blanc et numéroté
Blindage interne
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % 18 AWG (7x26.5) TC
Gaine intérieure
Matériel Épaisseur nominale Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 0,083 po (2,1 mm) 28,35 mm (1,116 po) Oui
Armure
Type et matériau de l'armure Épaisseur de l'armure Diamètre sur armure
AIA – Armure imbriquée en aluminium 34,95 mm (1,376 po) 35,08 mm (1,381 po)
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 1,3 mm (0,052 po) 37,59 mm (1,480 po) Oui

Diamètre total du câble (nominal)

37,59 mm (1,480 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Courant maximum
4,6 Ohm/1000 pi 17,9 Ohm/km (5,47 Ohm/1000 pi) 9,5 Amp par conducteur à 30º C
Voltage
Tension nominale
300 V
Caractéristiques mécaniques
Température
Température de service
-40° C à + 90° C humide/105° C sec
Rayon de courbure
Stationnaire min. Installation min.
17,76 po (451,1 mm) 17,76 po (451,1 mm)

Tension de traction maximum

635,5 kg (1401 livres)

Poids câble en vrac

1008 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Conformité CEC / C(UL)

HLABCD

Historique

Mise à jour et révision

Numéro de révision : 0.65 Date de révision : 23-01-2023

Afficher toutes les spécifications
Masquer les spécifications
