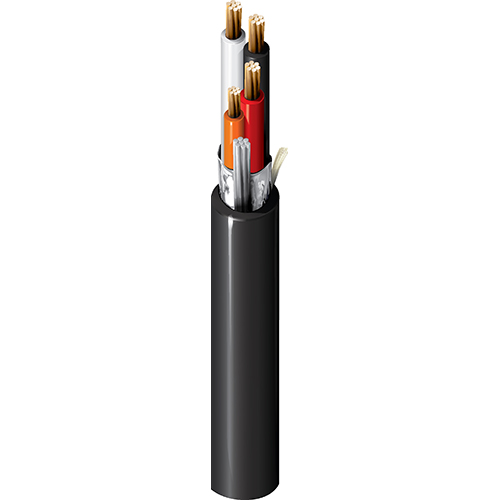

Numéro de produit: 3027A

Inst, 2 Tri #18 Str BC, PVC Ins E1, OS, Blk PVC Jkt, 300V PLTC ITC CMG

Instrumentation UL, 2 triades 18 AWG (7 x 26 + 7 x 30) cuivre nu, isolation PVC, code couleur E1, blindage global Beldfoil®, gaine extérieure en PVC noir, PLTC ITC CMG AWM 2464 SUN RES

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3027A
5 de 5

Spécifications

Expand All

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), RTD, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs&

Conducteur

Element No. of Elements Size Stranding Material
Triad(s) 2 18 AWG 7x26 BC - Bare Copper
Comm Wire(s) 1 22 AWG 7x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.106 in (2.69 mm) Black, White, Red and Numbered
Comm Wire(s) PVC - Polyvinyl Chloride 0.019 in (0.48 mm) Orange

Blindage interne

Element Shield Type
Comm Wire(s) No Shield

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.043 in (1.1 mm) 0.457 in (11.6 mm) Yes

Diamètre total du câble (nominal)

11,6 mm (0,457) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond
Pair(s) 5.86 Ohm/1000ft (19.2 Ohm/km) 50 pF/ft (160 pF/m)
Comm Wire(s) 14.7 Ohm/1000ft (48.2 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMG, PLTC, UL AWM 2464), 150 V (ITC)

Température

UL Temperature Operating
105°C -30°C to +105°C

Rayon de courbure

Stationary Min. Installation Min.
4.6 in (120 mm) 4.6 in (120 mm)

Tension de traction maximum

74.8 kg (165 livres)

Poids câble en vrac

88 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

UL1685 (Chargement FT4), FT4, T-29-520, 1202.

Conformité NEC / UL

Article 725, Article 727, Article 800, CMG, ITC, PLTC

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.165 Date de révision : 04-01-2024

Mise à jour et révision

Numéro de révision : 0.165 Date de révision : 04-01-2024
